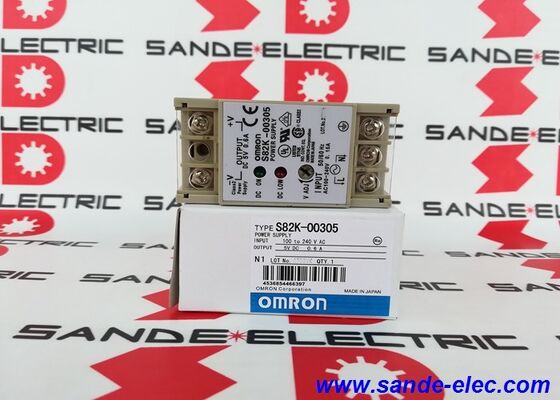

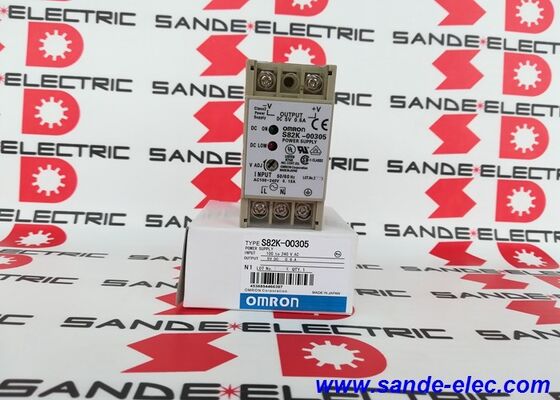

Omron S82K-00305 Stroomtoevoer AC100-240V Nieuw S82K00305

Omron S82K-00305 | S82K-serie 3W DIN-rail schakelende voeding - 5V DC / 0,6A / 100–240V AC / Klasse 2

3W bij 5V DC — De compacte logische voeding in de S82K-reeks

De S82K-00305 is het 5V DC, 3W-lid van Omrons S82K-familie van schakelende voedingen - het kleinste uitgangsvermogen in de S82K-serie en de enige variant die specifiek 5V DC produceert bij 3W. Met een breed ingangsbereik van 100–240 V AC is er geen handmatige spanningsselectie vereist en werkt het over het volledige wereldwijde AC-netbereik. Met 0,6A beschikbaar bij 5V DC levert hij voldoende stroom voor kleine printplaten, sensorvoeding, signaalconditioneringscircuits en microcontrollersystemen die onder deze drempelwaarde komen.

De classificatie van Klasse 2 geeft aan dat de voeding voldoet aan de uitgangsvereisten van Klasse 2: de uitgang is stroom- en vermogensbeperkt, zodat deze bij storing geen gevaarlijke boog of brand kan verdragen. Deze classificatie vereenvoudigt de naleving van de bedradingscode voor de bedrading aan de belastingzijde in veel rechtsgebieden waar klasse 2-vermogensniveaus lagere vereisten voor bedradingsbescherming toestaan.

Bij 3W is dit een doelspecifieke voeding voor belastingen op logisch niveau, en geen algemene 5V-rail voor toepassingen met hoge stroomsterkte. De S82K-00705 (7,5W, 5V, 1,5A) en S82K-01505 (15W, 5V, 2,5A) leveren een hogere stroom bij 5V binnen dezelfde S82K-familie als de belasting meer dan 0,6A vereist.

Belangrijkste specificaties

S82K-familiecontext — Selecteren op vermogen

De S82K-serie reikt van 3W tot 240W over meerdere uitgangsspanningen (5V, 12V, 15V, 24V). Alle modellen delen de universele 100–240V AC-ingang en hetzelfde DIN-railmontageformaat. Wanneer de applicatiebelasting meer dan 0,6A bij 5V DC vereist, zijn de volgende stappen in het S82K 5V-assortiment:

Bevestig het maximale continue stroomverbruik van de belasting voordat u de voeding specificeert; een voeding van 3 W die op continue maximale stroom draait, werkt op zijn thermische limiet.

Veelgestelde vragen

Vraag 1: Wat is klasse 2-vermogensclassificatie en waarom is dit van belang?

Klasse 2 is een UL/NEC-vermogensclassificatie die aangeeft dat de voedingsuitgang stroombeperkt en vermogensbeperkt is tot niveaus die onder normale foutomstandigheden geen gevaarlijke vlamboog of brand kunnen verdragen. De S82K-00305 voldoet aan de uitgangsvereisten van klasse 2 bij 3W. In veel door NEC beheerde installaties kan voor Klasse 2-bedrading aan de belastingszijde gebruik worden gemaakt van lichtere geleiders en zijn er minder leidingen/beschermingseisen vereist in vergelijking met niet-Klasse 2-stroomvoorziening, waardoor de installatie wordt vereenvoudigd.

Vraag 2: De 5V-voedingsuitgang is 0,6A. Is dit voldoende voor een PLC-logicavoeding?

Het hangt af van de specifieke PLC en het energiebudget. Kleine PLC's en controllers met een laag I/O-aantal kunnen werken vanaf 0,6 A bij 5 V (3 W). PLC's met een hogere dichtheid met meer I/O, speciale functiemodules of externe 5V-belastingen verbruiken doorgaans meer. Controleer de 5V-busstroomspecificatie van de PLC voordat u de S82K-00305 specificeert. Gebruik de S82K-00705 of S82K-01505 voor logische voedingen met een hogere stroomsterkte.

Vraag 3: Heeft de S82K-00305 een bereikschakelaar nodig voor 110V versus 230V-ingang?

Nee. De ingang met groot bereik accepteert automatisch 100–240 V AC zonder enige bereikselectie of wijziging van de verbinding. Deze universele ingang omvat 100V Japanse en Noord-Amerikaanse voedingen en 220–240V Europese voedingen met dezelfde unit en bedrading.

Vraag 4: Wat gebeurt er als de belasting groter is dan 0,6 A op de S82K-00305?

Het overbelastingsbeveiligingscircuit wordt geactiveerd, waardoor de uitgang wordt verminderd of uitgeschakeld om zowel de voeding als de belasting te beschermen. Verwijder de overbelastingstoestand en schakel de stroom uit en weer in om de uitvoer te herstellen. Als u de voeding op aanhoudende overbelasting laat draaien, bestaat het risico dat interne componenten beschadigd raken, zelfs als het beveiligingscircuit in werking is. Zorg ervoor dat de totale belastingsstroom binnen de nominale waarde van 0,6 A blijft.

V5: Is de S82K-00305 nog steeds in productie en is er momenteel een equivalent van Omron?

De productiestatus van de S82K-serie moet worden geverifieerd met de huidige Omron-documentatie. Voor huidige toepassingen bieden de S8FS- en S8VK-series van Omron gelijkwaardige of verbeterde prestaties in vergelijkbare DIN-railformaten. De S8FS-C03505 levert 5V DC / 0,6A / 3W met CE-, UL- en KC-certificering als actueel equivalent binnen het productassortiment van Omron.
