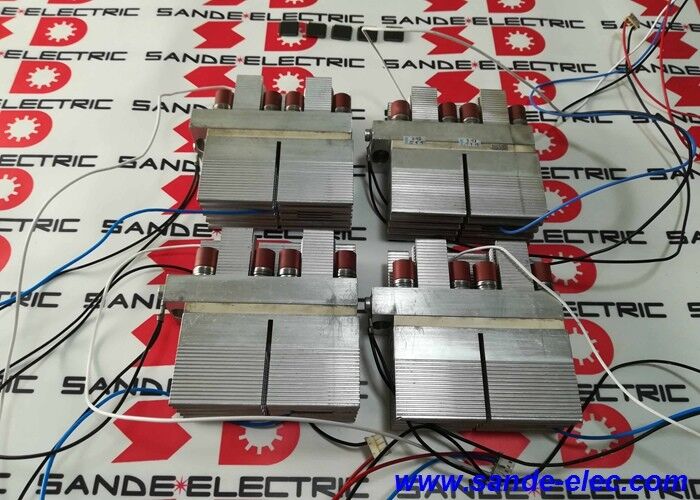

Nieuwe SEMIKRON Power Module Silicon Controlled Rectifier SKKQ560/14E

SKKQ560/14E | Semikron SEMISTART Anti-parallelle thyristor AC-schakelaar - 1400V / 560A / versterkende poort / drukcontact / C11 / schroef / softstarters

Antiparallelle thyristors: hoe een wisselstroomschakelaar werkt

Een enkele thyristor geleidt stroom slechts in één richting: hij wordt ingeschakeld wanneer hij wordt geactiveerd en uitgeschakeld wanneer de stroom op natuurlijke wijze omkeert. Voor AC-vermogensregeling wisselt de stroom elke halve cyclus van richting. Voor het regelen van beide halve cycli zijn twee thyristors nodig: één voor positieve halve cycli, één voor negatieve. Door ze anti-parallel aan te sluiten (kathode van de ene met de anode van de andere) ontstaat een AC-schakelaar: een bidirectioneel bestuurbare schakelaar die op verzoek in beide richtingen geleidt.

De SKKQ560/14E verpakt beide thyristors in één compacte modulebehuizing. Twee thyristors, twee poortaansluitingen, één behuizing. In een driefasige softstarter vervangen drie SKKQ-modules (één per fase) zes afzonderlijke thyristors die anders individuele montage, warmteafvoer en poortbedrading zouden vereisen. Het moduleformaat vermindert het aantal componenten, de complexiteit van de bedrading en de montagetijd in het vermogensgedeelte.

Belangrijkste specificaties

Softstartertoepassing: drie modules, drie fasen

In een standaard driefasige motorsoftstarter is één SKKQ-module in serie geschakeld met elke fase van de motorvoeding. Alle drie de modules vormen samen het vermogensschakelgedeelte:

• Fase L1: Eén SKKQ-module regelt de stroom naar motoraansluiting U
• Fase L2: Eén SKKQ-module regelt de stroom naar motoraansluiting V
• Fase L3: Eén SKKQ-module regelt de stroom naar motoraansluiting W

Door de ontstekingshoek van de thyristors te variëren (hoe laat in elke halve cyclus ze worden geactiveerd), past de softstarter de effectieve RMS-spanning aan die op de motor wordt toegepast. Bij het opstarten is de ontstekingshoek groot (late triggering = lage RMS) en krijgt de motor een lagere spanning. Naarmate de motor versnelt, neemt de ontstekingshoek geleidelijk af totdat de thyristors onder een hoek van nul (volledige spanning) ontsteken en de motor op lijnspanning draait.

Drie SKKQ560/14E-modules dekken motorstartwaarden die afhankelijk zijn van de nominale motorstroom en de inschakelduur. De RMS-capaciteit van 560 A ondersteunt aanzienlijke motorgroottes bij gereduceerd vermogen.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen de SKKQ- en SKKT/SKKE-thyristormodules van Semikron?

De SKKQ-aanduiding geeft een anti-parallel paar aan: twee thyristors die tegenover elkaar staan ​​voor bidirectioneel (AC) schakelen. De SKKT-aanduiding duidt doorgaans op een thyristor-thyristor- of thyristor-diodepaar in serie- of parallelle configuratie voor DC-omzettertoepassingen. SKKE geeft een thyristor-diodepaar aan. Kies SKKQ voor AC-schakelaartoepassingen (softstarters, AC-vermogensregelaars); kies SKKT of SKKE voor gelijkrichter- of DC-omzettertoepassingen.

Vraag 2: Welk koellichaam is vereist voor de SKKQ560/14E in een softstartertoepassing?

Het C11-pakket vereist een koellichaam met een vlak oppervlak en het juiste schroefmontagepatroon. De vereiste thermische weerstand van het koellichaam (Rth,ha in °C/W) hangt af van de bedrijfscyclus van de motor, de omgevingstemperatuur in de behuizing en het vermogensverlies van de thyristor bij de specifieke bedrijfsstroom en het ontstekingshoekprofiel. Gebruik de thermische ontwerptools van Semikron of de vermogensverliesgrafieken van het apparaat om de minimale koellichaamspecificatie voor de doeltoepassing te berekenen.

Vraag 3: Hoeveel SKKQ560/14E-modules zijn er nodig voor een driefasige softstarter?

Drie modules – één per fase. Elke module verwerkt zowel de positieve als de negatieve halve cycli van zijn fasestroom via zijn anti-parallelle thyristorpaar. Voor een zachte start van een driefasige motor met de standaard in-line faseaansluiting vormen drie SKKQ-modules en de bijbehorende gate-drivercircuits het complete vermogensgedeelte.

Vraag 4: Wat is de betekenis van de nominale spanning van 1400 V (14E) in een standaard netvoedingstoepassing?

De standaard industriële netvoeding in Europa en Azië is 400V AC lijn-naar-lijn (690V in sommige toepassingen). Een vuistregel voor de selectie van de thyristorspanning is om de repetitieve piekspanning te verlagen tot ongeveer 50% van de nominale VDRM van het apparaat. Voor de SKKQ560/14E bij 1400 V levert dit een gereduceerde werkspanning op van ongeveer 700 V, waardoor een netspanning van 400 V comfortabel wordt gedekt, met ruimte voor voedingstransiënten en commutatiepieken. De 1400V-classificatie biedt ook voldoende veiligheidsmarge voor 480V (Noord-Amerikaanse) en 600V-toepassingen.

Vraag 5: Kan de SKKQ560/14E worden gebruikt in toepassingen met wisselstroomregelaars (AC-spanningsregelaars) die verder gaan dan zacht starten?

Ja. Anti-parallelle thyristormodules in de SEMISTART-serie zijn niet beperkt tot motorsoftstarters. AC-vermogensregeling - weerstandsregeling van verwarmingselementen, transformatoraftakking, elektrolytische procesregeling, blindvermogencompensatie - maakt ook gebruik van anti-parallelle thyristorparen met ontstekingshoekregeling. Dezelfde module die een zachte start voor een motor biedt, kan worden gebruikt als fasehoekregelaar voor een ohmse belasting bij dezelfde spannings- en stroomwaarden.
