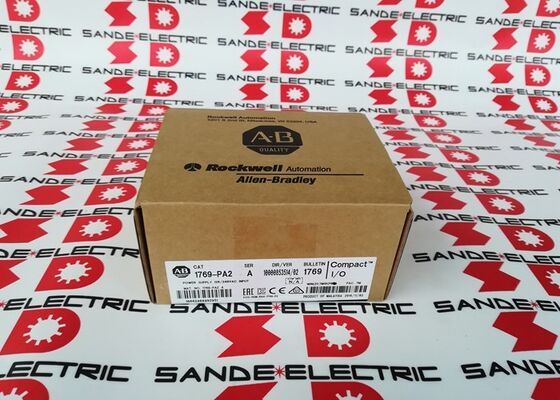

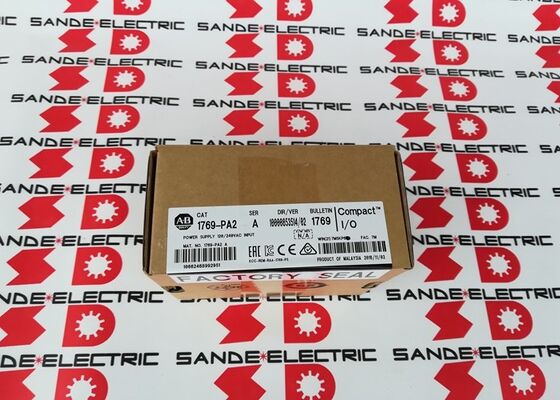

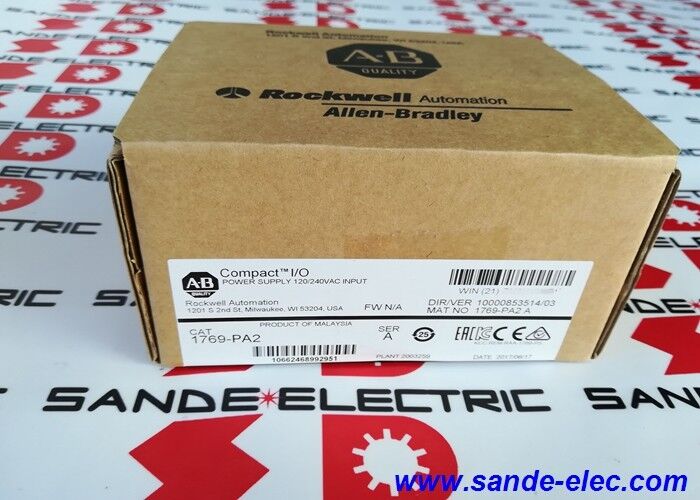

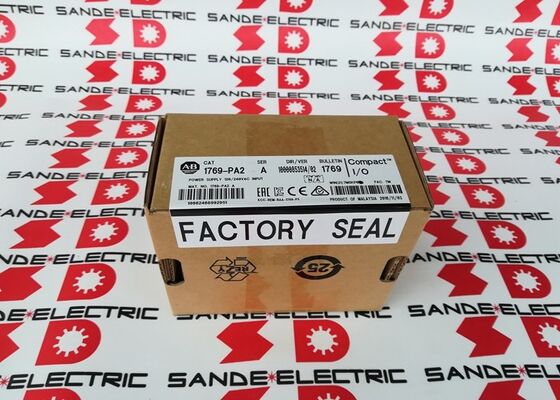

Nieuwe AB 1769-PA2 CompactLogix stroomtoevoer 1769PA2 in doos

Allen-Bradley 1769-PA2 | Compacte I/O AC-voedingsmodule — 85–265 V AC / 2,0 A bij 5 V DC / 0,8 A bij 24 V DC / capaciteit van 16 modules

Voeding voor de 1769 Compact I/O Bank

De 1769-PA2 is de AC-ingangsvoedingsmodule voor het 1769 Compact I/O-systeem van Allen-Bradley. Elke rij van 1769 Compact I/O-modules heeft een voeding nodig. Dit is de module die de AC-voeding van het paneel omzet in de 5V DC en 24V DC die de Compact I/O-modules nodig hebben om te kunnen werken.

De stroomvoorzieningmoduleafstandsbeoordeling van 8bepaalt hoe ver de stroomverdeling reikt: maximaal 8 I/O-modules naar links en 8 naar rechts – 16 modules in totaal per voedingsbank. Voor een bank met meer dan 16 modules, of waar de stroomcapaciteit wordt overschreden voordat de 16 modules zijn bereikt, wordt een extra voeding toegevoegd om de bank uit te breiden.

De stroomuitgang splitst zich over twee rails:2,0A bij 5V gelijkstroomvoedt de modulelogica en de backplane-communicatie (de elektronica van de I/O-module).0,8A bij 24V gelijkstroomvoedt 24V DC-veldapparaten en uitgangscircuits aangesloten op de I/O-modules. Elke module in de bank haalt uit beide rails volgens de specificatie; de ​​totale afname over alle modules in de bank mag deze limieten in geen van beide rails overschrijden.

Een breed ingangsspanningsbereik (85-265V AC) en een verzonken schuifschakelaar voor het selecteren van 120V of 240V nominaal bedrijf maken de 1769-PA2 compatibel met zowel Noord-Amerikaanse als internationale paneelvoedingsnormen zonder extra transformatoren.

Belangrijkste specificaties

Backplane-verbinding - geen kabels vereist

De 1769-PA2 wordt aangesloten op de 1769 Compact I/O-backplane via een tand-en-groef-zijvergrendelingsmechanisme dat in de linker- en rechterkant van de module is ingebouwd. De module schuift en vergrendelt in de aangrenzende I/O-module of controller, en de stroom- en busverbindingen op de backplane worden via deze zijconnectoren tot stand gebracht. Er zijn geen kabels, jumpers of bedrading tussen modules nodig voor de stroomverdeling binnen de bank; de zijconnectoren zorgen ervoor.

Dankzij dit connectormechanisme aan de zijkant kan de voeding stroom in beide richtingen distribueren - naar I/O-modules die tegelijkertijd aan de linker- en rechterkant zijn geïnstalleerd, tot een maximale afstand van 8 modules per zijde.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen 1769-PA2 en 1769-PA4?

Beide zijn 1769 Compact I/O-voedingen met AC-ingang. De PA2 levert 2,0A bij 5V DC en 0,8A bij 24V DC. De PA4 levert 4,0A bij 5V DC en 2,0A bij 24V DC – het dubbele van de huidige capaciteit. Gebruik de PA4 voor grotere banken met een hoger totaal stroomverbruik van de module, of waar de vereiste veldstroom van 24 V DC hoger is dan 0,8 A. Bereken het totale 5V- en 24V-verbruik van alle modules in de bank voordat u dit specificeert.

Vraag 2: Hoe wordt de 120V/240V-ingang geselecteerd op de 1769-PA2?

Een verzonken schuifschakelaar aan de voor- of bovenkant van de module (bereikbaar met een schroevendraaier om onbedoeld schakelen te voorkomen) selecteert tussen 120V en 240V AC nominale ingang. Controleer en stel deze schakelaar zo in dat deze overeenkomt met de voedingsspanning van het paneel voordat u de netvoeding aansluit. Het brede ingangsbereik van 85–265 V AC betekent dat de module aanzienlijke spanningsvariaties rond beide nominale instellingen tolereert.

Vraag 3: De bank heeft 10 I/O-modules. Kan één 1769-PA2 ze allemaal van stroom voorzien?

De afstandsklasse van 8 modules per zijde beperkt het fysieke bereik van de voeding, niet alleen de huidige capaciteit. Met 10 modules in één richting vanaf de voeding, liggen de 9e en 10e module buiten de toegestane afstand en ontvangen mogelijk niet voldoende stroom. Plaats de voeding binnen 8 modules van de verste module in beide richtingen, of voeg een tweede voeding toe om de bank uit te breiden. Voor banken waar het totale stroomverbruik ook de 2,0 A bij 5 V DC of 0,8 A bij 24 V DC nadert, verifieert u ook het huidige budget.

Vraag 4: Heeft de 1769-PA2 een overbelastings- of kortsluitbeveiliging?

Ja. Een interne zekering (Wickmann 19195-3.15A of gelijkwaardig) biedt bescherming tegen kortsluiting en overbelasting op de AC-ingang. De zekering is een intern onderdeel en kan niet door de gebruiker ter plaatse worden vervangen. Als de zekering door een stroomopwaartse fout is doorgebrand, moet de voeding worden vervangen of moet er fabrieksonderhoud worden uitgevoerd. Los de hoofdoorzaak van de overbelasting of kortsluiting op voordat u een vervangende module installeert.

Vraag 5: Is de 1769-PA2 compatibel met zowel CompactLogix- als MicroLogix-systemen?

Ja. De 1769-PA2 voedt 1769 Compact I/O-modules in zowel CompactLogix- als MicroLogix 1500-configuraties. Voor MicroLogix 1500 hebben Compact I/O-uitbreidingsbanken een 1769-voeding nodig, tenzij de modules direct naast de MicroLogix 1500-basiseenheid worden gemonteerd (die zijn eigen stroom levert aan de direct aangrenzende modules). Bevestig de specifieke voedingsvereisten uit de MicroLogix 1500- of CompactLogix-systeemontwerpdocumentatie.
