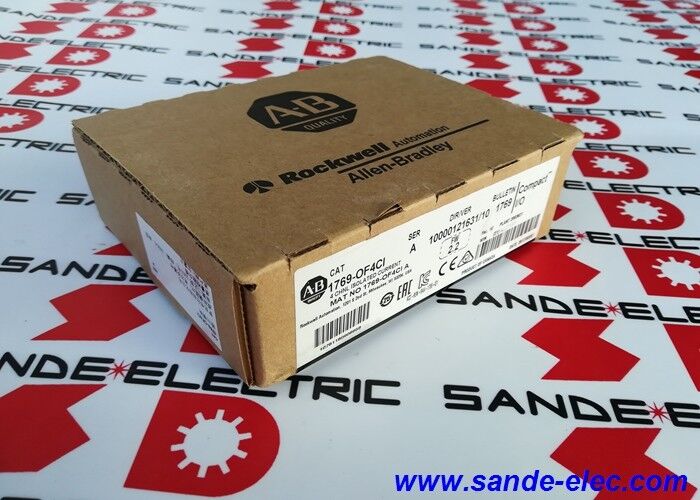

1769-OF4CI AB PLC-module 1769OF4CI

1769-OF4CI | Compacte I/O 4-kanaals geïsoleerde analoge stroomuitgang — 4–20 mA / 110 ms / geen veldkalibratie / EGU / PID / MicroLogix 1500 en CompactLogix

Vier afzonderlijk geïsoleerde uitgangen: waarom het ertoe doet

Standaard analoge uitgangsmodules delen een gemeenschappelijke referentie voor alle uitgangskanalen. Wanneer alle vier de belastingen op dezelfde common zijn aangesloten, verschijnt er een common-mode spanningsverschil tussen de belastingscircuits over de uitgang. Dit kan aardlusstromen veroorzaken die als signaalfouten bij de actuatoren verschijnen.

De 1769-OF4CI pakt dit aan met individuele kanaalisolatie. Elk van de vier kanalen is galvanisch geïsoleerd van elk ander kanaal. Een aardpotentiaalverschil tussen de vier veldapparaten die op deze module zijn aangesloten, bederft de uitvoer van geen enkel kanaal. Voor installaties waar veldapparatuur (regelkleppen, frequentieregelaars, klepstandstellers) verschillende aardreferenties hebben over de machine of het proces, elimineren individueel geïsoleerde uitgangen de hardwarematige oplossing van externe signaalisolatoren.

Belangrijkste specificaties

Vier opties voor gegevensindelingen: geven aan wat het programma nodig heeft

De meeste analoge uitgangsmodules accepteren een onbewerkt geheel getal uit het programma en zetten dit om in een stroomsterkte. De 1769-OF4CI voegt drie hogere formatteringsopties toe waarmee de programmeur de meest natuurlijke manier kan kiezen om het uitgangsinstelpunt uit te drukken:

Ruw/proportioneel:Een 16-bits geheel getal wordt rechtstreeks toegewezen aan de uitvoerreeks. Standaard voor programma's die huidige uitgangen berekenen als gehele waarden.

Technische eenheden (EGU):Het programma verzendt de waarde in technische eenheden: bar, °C, m³/h of een andere aangepaste eenheid. De module schaalt van EGU naar stroom met behulp van de geconfigureerde min/max-toewijzing. Het programma heeft geen schaalberekening nodig.

Geschaald voor PID:De uitgang is rechtstreeks verbonden met de CV-uitgang (stuurvariabele) van de PID-instructie. De module accepteert de uitvoer van de PID in procenten (0–100%) en converteert deze naar het huidige bereik; de uitvoer van de PID-instructie stuurt rechtstreeks de analoge uitvoer aan zonder extra schaallogica.

Percentage van volledig bereik:Het programma verzendt een percentage (0–100%) en de module converteert dit naar het geconfigureerde stroombereik. Handig voor interfaces waarbij het percentage van de uitvoercapaciteit de natuurlijke uitdrukking is.

Toepassingsscenario's

Stromingscontrole in meerdere zones:Vier regelkleppen op vier onafhankelijke procestakken, elk gerelateerd aan een ander aardpotentiaal. De 1769-OF4CI biedt één geïsoleerde uitgang per klep - geen interferentie tussen kanalen, ongeacht de potentiaalverschillen tussen klepactuatorlichamen.

PID-temperatuurlussen:Vier PID-lussen voor de temperatuur van de ovenzone in één CompactLogix-programma, uitgevoerd via een enkele 1769-OF4CI. Dankzij het Scaled-for-PID-formaat kan de CV-uitgang van elke PID-instructie direct één modulekanaal aansturen zonder tussenliggende schaallogica.

Gemengde VFD-snelheidsreferenties:Vier frequentieregelaars die analoge snelheidsreferenties van 4–20 mA ontvangen van één module. De schijven kunnen een gemeenschappelijke AC-voeding delen, maar hebben verschillende signaalaardreferenties; individuele isolatie zorgt voor het verschil.

Veelgestelde vragen

Vraag 1: Kunnen 1769-OF4CI-kanalen 0-20mA- en 4-20mA-signalen op dezelfde module mixen?

Ja. Elk kanaal is individueel configureerbaar voor een uitgangsbereik van 0–20 mA of 4–20 mA. Kanaal 0 kan worden ingesteld op 4–20 mA voor een regelklep, terwijl kanaal 1 is geconfigureerd voor 0–20 mA voor een ander type actuator. De bereikinstelling wordt gemaakt in de I/O-configuratie van de module binnen de programmeersoftware.

Vraag 2: Wat is de betekenis van de voedingsafstandswaarde van 8?

Compacte I/O-modules halen stroom uit de lokale voedingsbus van de controller. De Power Supply Distance Rating van 8 geeft aan hoe ver de 1769-OF4CI van de voedingsmodule in de Compact I/O-bank kan worden geplaatst. Een hoger vermogen betekent een groter stroomverbruik van de bus; de positielimiet zorgt ervoor dat de busspanning op de modulesleuf binnen de specificaties blijft. Plan de positie van de moduleslot binnen het Compact I/O-rack dienovereenkomstig.

V3: Is de 1769-OF4CI achterwaarts compatibel met Series A- en Series B-controllers?

De module zelf wordt geleverd in de aanduidingen Serie A en Serie B. Beide series van de 1769-OF4CI zijn functioneel compatibel met de genoemde controllers (MicroLogix 1500 en CompactLogix). De serieaanduiding weerspiegelt hardwarerevisie; de programmeerinterface en de dataformaatconfiguratie van de module zijn hetzelfde tussen series.

Vraag 4: Welke koperdraaddikte moet worden gebruikt met de 1769-OF4CI?

De module specificeert koper-90 AWG-draad - standaard koperen geleider met een isolatietemperatuurklasse van 90°C. De keuze van de AWG-maat hangt af van de lengte van de kabel en de aanvaardbare spanningsval over de 4–20 mA-lus. Voor typische instrument-naar-paneel afstanden tot 300 meter wordt gewoonlijk een massieve of gestrande koperen geleider van AWG 18 tot AWG 22 gebruikt. Gebruik afgeschermde, getwiste kabel voor analoge signaalbedrading om EMC-interferentie te minimaliseren.

Vraag 5: Waar wordt de vervangende deur 1769-RD voor gebruikt?

De 1769-RD is de vervangende deurafdekking voor de toegangsafdekking aan de voorkant van de 1769-OF4CI. De voordeur bedekt de bedradingsterminals van de module wanneer deze gesloten is en beschermt tegen onbedoeld contact of besmetting. Als de deur beschadigd of kapot is, zorgt de 1769-RD voor een directe vervanging die de mechanische bescherming van de module herstelt zonder de volledige module te vervangen.
