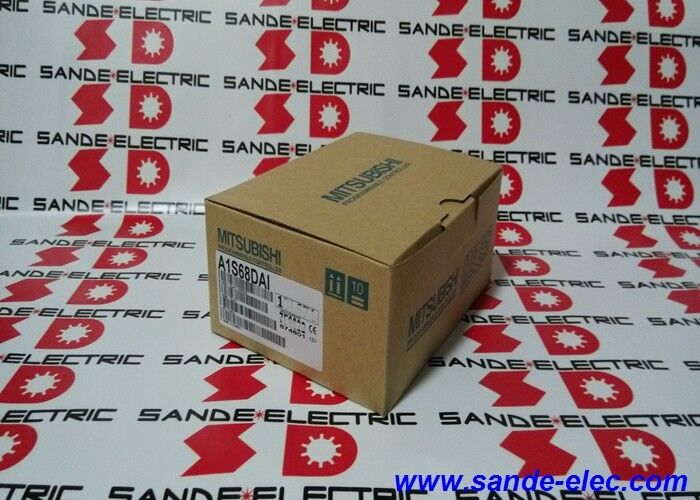

Mitsubishi Module A1S68DAI Nieuw en origineel

Mitsubishi A1S68DAI∙ MELSEC-A Slim Series 8-kanaal 4 ∙ 20mA Analoog stroomuitgang ∙ A1S Rack / PLC Expansion I/O

8-kanaals analoge stroomuitgang in een enkel A1S-rack slot

In een MELSEC-A besturingssysteem dat meerdere analoge veldtoestellen beheert, wordt de A1S68DAI voorzien van acht stroomuitgangskanalen met een stroomvermogen van 4×20 mA.snelheidsinstellingen voor variabele frequentiedrivers, afstandsindicatoren,signaalomvormers acht kanalen van één module concentreert het analoge uitvoergedeelte van het paneel zonder enkel- of tweekanaals uitvoermodules over meerdere rackposities te verspreiden.

De 4 ̊20 mA-stroomlus is de dominante analoge signaalstandaard in procesbesturing en industriële automatisering.Stroomsignalen dragen betrouwbaar over langere kabellopen dan spanningssignalen, omdat de stroomomvang onafhankelijk is van de kabelweerstand tot de spanningslimiet van de lus. voor veldtoestellen die op afstand van de bedieningskast zijn gemonteerdof snelheidsreferenties op gedistribueerde aandrijvingen 4 20 mA is het juiste signaaltype.

Het achtervoegsel "DAI" in de Mitsubishi-benamingconventie duidt op een analooguitgangmodule (D = digitale/analoge converter, A = analoge, I = stroom). Dit onderscheidt het duidelijk van de A1S68ADN of soortgelijke modules die analoge ingangen zijn.Het onderscheid tussen output en input is van fundamenteel belang. Een output module genereert het signaal.Een verkeerde richting betekent een volledig niet-functionele vervanging, ongeacht het aantal kanalen.

Belangrijkste specificaties

A1S68DAI in de MELSEC-A-analoogmodulefamilie

In het bereik van de analoge modules van de A1S slim serie:

• A1S68ADN:8-kanaals analoge spanning/stroomInvoer(input, niet output)
• A1S62DAV:2-kanaals analooguitgangsspanning
• A1S62DAI:2-kanaals analoogstroomuitgang
• A1S68DAI:8-kanaals analoogstroomuitgang(deze module)

De A1S68DAI biedt de hoogste kanaaldensiteit voor stroomuitgang in de A1S slim-serie, vier keer het kanaaldetal van de 2-kanaals A1S62DAI in dezelfde rackruimteverhouding.Voor systemen die meerdere veldtoestellen met een stroomlus bedienen, de 8-kanaal dichtheid minimaliseert het aantal rack slots verbruikt door analoge uitgangen.

Toepassingsscenario's

Referentiesnelheid van de meerassige aandrijving:Een A1S68DAI-slot verwerkt alle acht aandrijflijnen, waarbij de analoge uitgangsbedrading geconcentreerd blijft op één module.

met een vermogen van niet meer dan 50 WAcht analoge regelkleppen (stroomregeling, drukregeling, niveaubeheersing) die elk hun positie-instellingspunt over 4 ′ 20 mA ontvangen.De afstandsvertraging van de 4?? 20mA-stroomlus maakt het mogelijk dat kleppositionairs op afgelegen veldlocaties nauwkeurige instellingspunten ontvangen.

Oorspronkelijk systeem reserve:MELSEC-A-systemen die A1S68DAI gebruiken voor analoge uitgangen van meerdere kanalen blijven in gebruik bij proces- en fabrieksautomatisering.een rechtstreekse vervanging herstelt het analoge uitvoergedeelte zonder adres- of bedradingswijzigingen.

Veelgestelde vragen

V1: Is de A1S68DAI een analoge uitvoer- of analoge invoermodule?

Het is een analoge stroom.uitgangDe module genereert 420mA-signalen die worden aangestuurd door waarden die door het MELSEC-A-CPU-programma worden opgeschreven.De achtervoegsel "DAI" verwijst naar een D-to-A (digitaal-analoog) converter met een uitgangsstroomDe analoge invoermodules van de A1S-familie dragen verschillende benamingen (ADN, ADI-suffixen).

V2: Is de A1S68DAI compatibel met full-size A-serie rekken, of alleen A1S slim rekken?

De aanduiding A1S geeft de slanke vormfactor aan deze module is alleen geschikt voor racks van de A1S-slimserie.) gebruik maken van fysiek grotere modules met verschillende slotdimensies. Het volgrote equivalent is de A68DAI. Bevestig het rektype A1S slim of volgrote A ¢ van de geïnstalleerde hardware voordat u bestelt.

V3: Wat heeft het MELSEC-A-programma nodig om de A1S68DAI-outputs te stimuleren?

De MELSEC-A-CPU schrijft met behulp van de instructie TO uitvoerwaarden in het buffergeheugen van de module (BFM ?? Buffer Memory).De A1S68DAI zet de digitale waarde in het BFM-register van elk kanaal om naar de overeenkomstige stroom van 420 mA op de uitgangsterminal. Kanalen, uitvoerbereik en besturingsmodus worden ook geconfigureerd door middel van BFM-schrijven tijdens het initialiseren van het programma.

V4: Welke programmeringssoftware programmeert de MELSEC-A-CPU die de A1S68DAI bestuurt?

GX-ontwikkelaar Mitsubishi's programmeeromgeving voor de MELSEC-A-serie.Programmeren verbindt zich met de RS-422-poort van de A-serie CPU met behulp van een compatibele USB-adapter. GX Works3 ondersteunt geen MELSEC-A hardware.

Vraag 5: Waar wordt de A1S68DAI vandaag gekocht?

Via de MELSEC-A-achterhoudsmarkt van gespecialiseerde Mitsubishi A-serie onderdelendealers, leveranciers van industriële overschotten en distributeurs van oude automatiseringssystemen.Mitsubishi heeft geen A1S68DAI.. Bevestig de A1S slim formaat, 8-kanaal 4 ¢ 20mA stroom uitslag specificatie, en test de module in een A1S rack voordat het zich in kritisch productie gebruik.
