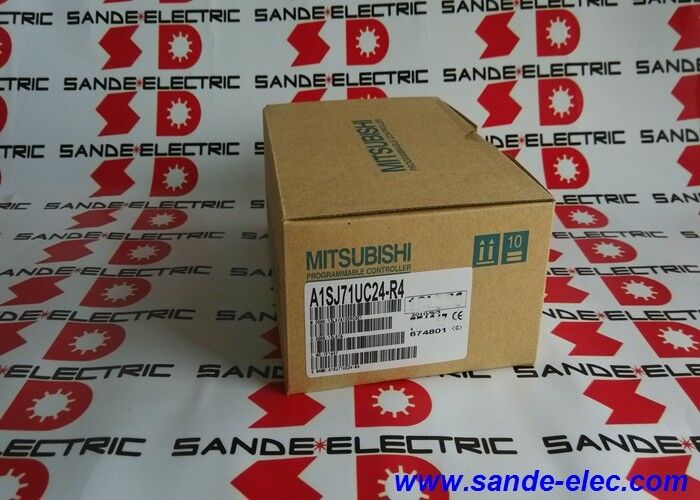

Mitsubishi Unit A1SJ71UC24-R4 of A1SJ71UC24R4 Nieuw

MitsubishiA1SJ71UC24-R4 | MELSEC-A computerlinkmodule — RS-422/RS-485 / 0,3–19,2 kbps / 500 m / 2-delig aansluitblok

Seriële communicatie tussen MELSEC-A CPU en externe apparaten

De A1SJ71UC24-R4 is een computerlinkmodule voor Mitsubishi's MELSEC-A PLC-platform - de module die een RS-422/RS-485 serieel communicatiekanaal toevoegt aan het rack uit de A-serie. Hiermee kan de MELSEC-A CPU gegevens uitwisselen met externe apparaten: computers, HMI-terminals, andere PLC's en intelligente veldinstrumenten die communiceren via seriële RS-422- of RS-485-verbindingen.

De module ondersteunt zowel de computerlinkfunctie als de multi-droplink. Computerlink verbindt de PLC rechtstreeks met een hostcomputer of SCADA-systeem, waardoor de computer PLC-apparaatgegevens (registers, contacten, timers, tellers) kan lezen en schrijven met behulp van het speciale Mitsubishi-protocol. Dankzij de Multi-drop link kan één enkel communicatiekanaal meerdere slave-stations bedienen; er worden tot 32 stationadressen ondersteund op één RS-422/485-segment.

De U-aanduiding in A1SJ71UC24-R4 identificeert de versie met uitgebreide mogelijkheden. Naast de standaard computerlinkfunctie ondersteunt de UC24-R4 toegang tot apparaten die zijn uitgebreid met AnACPU, AnUCPU en A2US(H)CPU, en toegang tot andere MELSECNET/10-netwerkstations via de aangesloten CPU. Dit maakt hem compatibel met een breder scala aan MELSEC-A CPU-typen dan de basis A1SJ71C24-R4.

Belangrijkste specificaties

RS-422 en RS-485 — Eindweerstanden vereist op lijneindpunten

Wanneer de A1SJ71UC24-R4 het eerste of laatste station op een RS-422/485-bussegment is, moet er een afsluitweerstand worden aangesloten over de differentiële paren voor ontvangst en verzending. De juiste waarde is afhankelijk van het bedradingstype:

• RS-422:330Ω, 1/4W tussen RDA en RDB, en tussen SDA en SDB
• RS-485:110Ω, 1/2W tussen RDA en RDB

Ontbrekende of onjuist gewaardeerde aansluitingen veroorzaken fouten in de datacommunicatie, vooral bij hogere baudrates en langere kabeltrajecten. Alle apparaten op hetzelfde RS-422/485-segment moeten dezelfde communicatiestandaard gebruiken; het combineren van RS-422- en RS-485-apparaten op één segment wordt niet ondersteund.

Stationsnummers worden ingesteld met behulp van de stationnummerschakelaars op de modulezijde, met een geldig bereik van 00 tot 31.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen A1SJ71UC24-R4 en A1SJ71C24-R4?

Beide zijn MELSEC-A computerlinkmodules met RS-422/RS-485-interface en dezelfde fysieke afmetingen. De UC24-R4 (U-voorvoegsel) voegt uitgebreide toegangsmogelijkheden toe: het heeft toegang tot apparaten van AnACPU, AnUCPU en A2US(H)CPU, en ondersteunt communicatie met andere MELSECNET/10-stations. Voor CPU-types buiten het standaard MELSEC-A-assortiment is de UC24-R4 de compatibele keuze.

Vraag 2: Hoeveel externe apparaten kunnen op één A1SJ71UC24-R4 worden aangesloten?

De module ondersteunt maximaal 32 stationadressen (00 tot 31) op een enkel RS-422/485-segment in multi-drop-configuraties. In de praktijk wordt het aantal apparaten beperkt door de kabellengte (totaal segment 500 m), de geselecteerde baudrate en het laadvermogen van de RS-485-ontvangereenheid van de aangesloten apparaten.

V3: Welke transmissieprotocollen ondersteunt de A1SJ71UC24-R4?

De module ondersteunt full-duplex en half-duplex transmissie, vier speciale communicatieprotocollen, een protocolloze modus voor algemene seriële communicatie en een bidirectionele modus. Protocolselectie gebeurt via schakelaars op de module. De no-protocol-modus maakt het lezen en schrijven van ruwe seriële gegevens uit het PLC-ladderprogramma mogelijk, waardoor communicatie mogelijk is met apparaten die het speciale protocol van Mitsubishi niet ondersteunen.

V4: Kan de A1SJ71UC24-R4 communiceren met apparaten van derden die RS-485 gebruiken?

Ja, met gebruik van de modus zonder protocol of een compatibele protocolvariant. Specifiek voor Modbus RTU-communicatie is de A1SJ71UC24-R4-S2-variant de juiste keuze; deze voegt speciale Modbus RTU-ondersteuning toe. De basis R4-module gebruikt Mitsubishi's eigen speciale protocol of geen-protocolmodus voor aangepaste seriële uitwisselingen.

Vraag 5: Wat moet worden gecontroleerd als de module na installatie communicatiefouten vertoont?

Controleer of op het eerste en laatste station op het RS-422/485-bussegment afsluitweerstanden met de juiste weerstandswaarde zijn aangebracht. Controleer of alle apparaten in het segment consistent zijn bedraad (allemaal RS-422 of allemaal RS-485). Controleer of de stationsnummerinstellingen overeenkomen met de geprogrammeerde adrestoewijzingen. Controleer of de kabelafscherming slechts aan één uiteinde geaard is en of de kabellengte niet groter is dan 500 meter.
