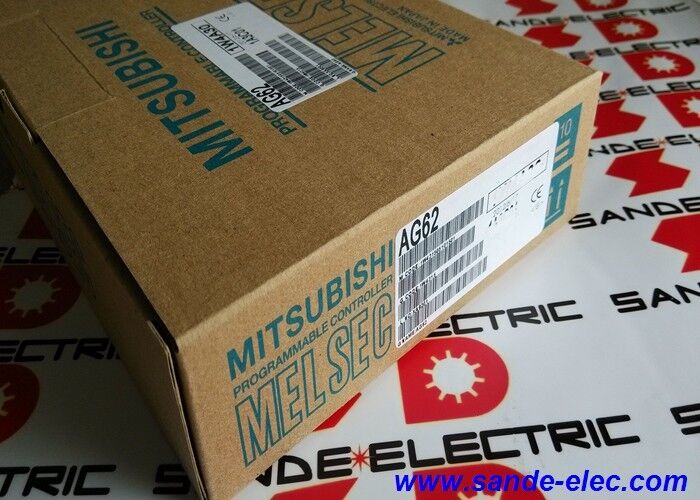

Mitsubishi AG62 PLC gereserveerde I/O-modulekaarteenheid AG-62

AG62 | Mitsubishi MELSEC-A-serie dummymodule - QA65B / QA68B uitbreiding basiseenheid / sleufbescherming / M4 bevestigingsschroeven

Wat een dummymodule doet – en waarom lege slots bescherming nodig hebben

Een MELSEC-A uitbreidingsbasiseenheid biedt meerdere moduleslots die I/O-modules, speciale functiemodules en communicatiekaarten accepteren. Bij een bepaalde installatie is het onwaarschijnlijk dat alle slots in een uitbreidingsbasis gevuld zijn; sommige slots blijven leeg, hetzij omdat de eerste installatie die capaciteit niet nodig heeft, of omdat er ruimte gereserveerd is voor toekomstige uitbreiding.

Een leeg moduleslot laat de pinnen van de backplane-connector zien. Blootliggende connectoren verzamelen stof, geleidende deeltjes, vocht en machinaal spanen in productieomgevingen. Deze verontreinigingen kunnen contacten overbruggen, de signaalintegriteit op de bus aantasten of periodieke fouten veroorzaken die moeilijk terug te voeren zijn op de bron van de verontreiniging.

De AG62 dummymodule vult lege sleuven met een stevige, correct geproportioneerde afdekking. Het beschermt de connector en sleuf tegen omgevingsverontreiniging zonder de werking van geïnstalleerde modules te beïnvloeden. De bus blijft normaal werken: de dummymodule neemt de fysieke ruimte in beslag, maar bevat geen elektronica en verbruikt geen stroom.

Belangrijkste specificaties

M4 bevestigingsschroeven – het juiste aanhaalmoment is belangrijk

De AG62 wordt aan de basiseenheid bevestigd met M4-bevestigingsschroeven, aangedraaid tot 78–118 N-cm. Dit koppelbereik is niet willekeurig; het is het bereik dat:

• Biedt voldoende klemkracht om de dummymodule stevig in de sleuf te houden, zodat deze niet los kan rammelen onder trillingen
• Voorkomt te strak aandraaien, waardoor de M4-schroefdraad in de montagenok van de basiseenheid kan worden verwijderd

Gebruik een gekalibreerde momentschroevendraaier die in het midden is ingesteld (ongeveer 100 N-cm) voor een consistente installatie over meerdere dummymodules. Te weinig aangedraaide modules in omgevingen met veel trillingen kunnen na verloop van tijd losraken en in de holte van de basiseenheid vallen.

Toepassingsscenario's

Nieuwe installatie met gedeeltelijke I/O-belasting:Een machinebesturingssysteem installeert een QA68B-uitbreidingsbasis met vier I/O-modules, waardoor vier slots leeg blijven. Vier AG62-dummymodules vullen de resterende sleuven en beschermen de connectoren tijdens het gebruik van de machine in een metaalbewerkingsomgeving waar koelmiddelnevel en spanen aanwezig zijn.

Toekomstige uitbreidingsplanning:Een ingenieur is van plan om in de volgende fase van een project analoge ingangsmodules toe te voegen aan een MELSEC-A-systeem. De huidige modules vullen slechts een deel van de QA65B. AG62 dummymodules beschermen de gereserveerde uitbreidingsslots totdat de tweede fasemodules zijn besteld en geïnstalleerd.

Beveiliging van I/O-rack op afstand:Een extern I/O-rek wordt naast een slijpmachine geplaatst. Zelfs volledig geconfigureerde I/O-racks hebben soms ongebruikte slots. AG62-modules beschermen deze sleuven tegen ophoping van slijpstof.

Veelgestelde vragen

Vraag 1: Werkt de AG62-dummymodule op MELSEC-Q- of MELSEC-iQ-R-basiseenheden?

Nee. De AG62 is ontworpen voor de MELSEC-A-serie, met name de QA65B en QA68B uitbreidingsbasiseenheden. MELSEC-Q- en MELSEC-iQ-R-basiseenheden gebruiken verschillende modulevormfactoren, sleufafstanden en connectorconfiguraties. Dummymodules voor die platforms hebben afzonderlijke onderdeelnummers die specifiek zijn voor de Q- en iQ-R-serie.

Vraag 2: Heeft het installeren van een AG62 invloed op de I/O-adressering of het programma van het systeem?

Nee. De AG62 heeft geen elektronica, trekt geen stroom op de backplane en genereert geen bussignalen. Het PLC-programma en de I/O-adresconfiguratie worden niet beïnvloed door de aan- of afwezigheid van dummymodules. De dummymodule is puur een mechanische sleufvuller zonder elektrische functie.

Vraag 3: Hoeveel AG62-modules kunnen er in één QA65B- of QA68B-basiseenheid worden geïnstalleerd?

Het maximale aantal AG62-modules in één basis is gelijk aan het totale aantal slots in die basis minus het aantal geïnstalleerde actieve I/O- of functiemodules. Alle resterende lege slots moeten worden uitgerust met AG62 dummy-modules. Er is geen elektrische limiet op het aantal dummymodules; ze bezetten slots zonder bij te dragen aan de belasting van de backplane-bus.

Vraag 4: Kan de AG62 worden gebruikt op de hoofd-CPU-basiseenheid in plaats van op uitbreidingsbasissen?

De AG62 is gespecificeerd als een dummy-basismodule voor uitbreiding. Controleer de compatibiliteit met het specifieke model van de hoofdbasiseenheid voordat u deze monteert; hoofdbasiseenheden en uitbreidingsbasissen kunnen verschillen qua type sleufconnector of montageafmetingen. Gebruik de reserveonderdelen- of accessoirelijst voor de specifieke hoofdbasiseenheid om de juiste dummymodule voor die eenheid te identificeren.

Vraag 5: Wat is het juiste gereedschap om de AG62 M4-bevestigingsschroeven met het gespecificeerde aanhaalmoment vast te draaien?

Een standaard nr. 2 kruiskopschroevendraaier of JIS nr. 2 kruispuntschroevendraaier past op de M4-bolkopschroeven die doorgaans worden gebruikt op MELSEC-A-modules. Voor herhaalbare torsietoepassingen gebruikt u een momentschroevendraaier ingesteld op 100 N-cm (middenpunt van het bereik van 78–118 N-cm). Een handmatige momentschroevendraaier die geschikt is voor M4-bevestigingen is het juiste gereedschap; elektrische schroevendraaiers zonder koppelcontrole mogen niet worden gebruikt, omdat deze gemakkelijk te vast kunnen worden aangedraaid.
