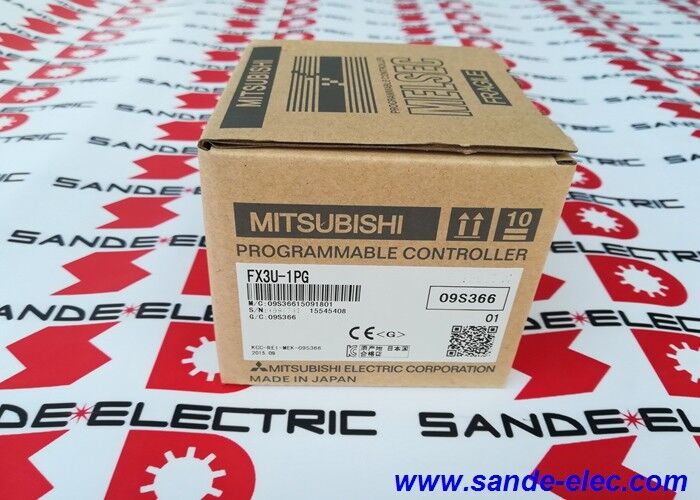

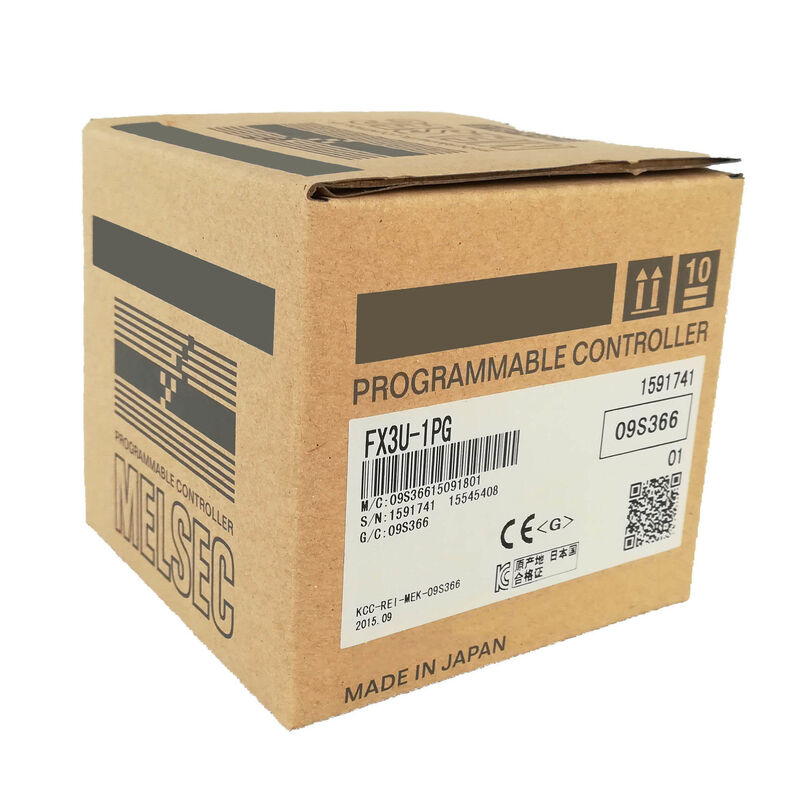

Nieuwe en originele Mitsubishi PLC FX3U-1PG of FX3U1PG

Mitsubishi FX3U-1PG. Een-assige 200 kHz Pulse Output Positioning Module. FX3U / FX3UC / FX5U compatibel.

Dedicated Pulse Output: één module, één as, tot 200 kHz

De FX3U-1PG is een speciaal functieblok dat één onafhankelijke hoge snelheidspuls-uitgangs-as aan een MELSEC FX3U of FX3UC PLC toevoegt. The module generates pulse train outputs at up to 200 kHz for commanding servo motor drivers or stepping motor drivers — the same CW/CCW or PULSE+DIR format that motor drivers use as their motion command input.

De PLC schrijft positie doelen, snelheidsprofielen en start opdrachten naar het buffergeheugen van de module via de PLC-systeem.

De instructies van FROM/TO en de module voeren het positioneringsprofiel onafhankelijk uit.een 200 kHz pulsstroom gecoördineerd met de scancyclus van de PLC zou de belangrijkste CPU verzadigen als het native wordt behandeldDoor de generatie van de pulsen over te dragen aan een speciale hardware, kan de PLC zonder onderbreking de regelmatige I/O-scan en programma-uitvoering beheren.

maximaal 8 FX3U-1PG-eenheden kunnen worden aangesloten op één FX3U-controller,het leveren van maximaal 8 onafhankelijke positioneringsassen van een enkele CPU om vrijwel alle multi-assige bewegingstoepassingen binnen het FX3U-platform te dekken.

Belangrijkste specificaties

Compatibiliteit van servomotoren en stappenmotoren

De FX3U-1PG geeft een impulstrain af die elke servo-driver of stapmotor stuurt.CW/CCW-modus met twee pulsen of PULSE+SIGN-modus (puls plus richting) is selecteerbaar om overeen te komen met het invoerformaat van de aangesloten bestuurder. Handmatige jogging, nul-terugkeer en automatische positioneringsbewerkingen zijn allemaal configureerbaar in de parameterset van de module. De PLC schrijft de vereiste bedrijfsmodus en de module verwerkt de uitvoering.

Voor meerassige geïnterpoleerde beweging (lineaire interpolatie tussen twee of meer assen) is de FX3U-20SSC-H (SSCNET III-interface) de geschikte module.De FX3U-1PG hanteert een-as onafhankelijke beweging; gecoördineerde meerassige interpolatie valt buiten het toepassingsgebied.

Veelgestelde vragen

V1: Hoe communiceert de FX3U-1PG met de FX3U PLC?

De PLC-CPU heeft toegang tot de FX3U-1PG via FROM (read buffer memory) en TO (write buffer memory) instructies.de werkingswijzen aan het buffergeheugen van de moduleDe module leest deze gegevens en voert het positioneringsprofiel onafhankelijk uit, waardoor de buffer wordt bijgewerkt met actuele positie- en statusgegevens die de PLC bij elke scan kan lezen.

V2: Kan de FX3U-1PG worden gebruikt met een stapsmotor in plaats van een servo-driver?

Ja. Alle impulsinputdrivers zijn compatibel Servo-drivers en stappenmotor-drivers accepteren beide de CW/CCW of PULSE+SIGN impulstrain die de FX3U-1PG uitbrengt.De module kan geen encoder-feedback rechtstreeks ontvangen; de positie-telling van een servo-encoder wordt door de interne positie-lus van de servo-bestuurder beheerd, niet door de FX3U-1PG.

V3: Hoeveel maximaal FX3U-1PG-modules kunnen worden aangesloten op één FX3U PLC?

Op FX3UC PLC's worden maximaal 6 eenheden ondersteund. Op FX5U (iQ-F) PLC's met FX3U-1PSU-5V-stroomadapter, is de maximale capaciteit van de FX3U-PLC's maximaal 5 PLC's.tot 8 eenheden aansluitenHet totale aantal speciale functie-eenheden op de FX3U-uitbreidingsbus moet binnen de limiet van de PLC blijven.

V4: Wat is het verschil tussen FX3U-1PG en FX3U-20SSC-H?

De FX3U-1PG geeft een impulstraject uit voor eenassige positionering van standaard impulsinputservo- of stappendrivers.De FX3U-20SSC-H maakt gebruik van SSCNET III glasvezel-interface om Mitsubishi MR-J3 en MR-J4 serie servoversterkers te bedienen met multi-as interpolatie. Gebruik FX3U-1PG voor eenassige toepassingen met een pulsinputdriver; gebruik FX3U-20SSC-H voor meerassige geïnterpoleerde beweging met Mitsubishi servoversterkers.

V5: Behoudt de FX3U-1PG de positioneringsgegevens na stroomverlies?

De in de FX3U-1PG-module opgeslagen positioneringsgegevens (tabelgegevens, parameters) worden op basis van batterijen in SRAM of in het eigen parametergeheugen van de FX3U PLC opgeslagen, afhankelijk van het gegevenstype.Bevestig de gegevensbewaringsregeling uit de FX3U-1PG-gebruikershandleiding voor de specifieke parametertypen die in de toepassing worden gebruikt- Houd altijd een GX Works back-up van het FX3U programma en de uitbreidingsinstellingen.
