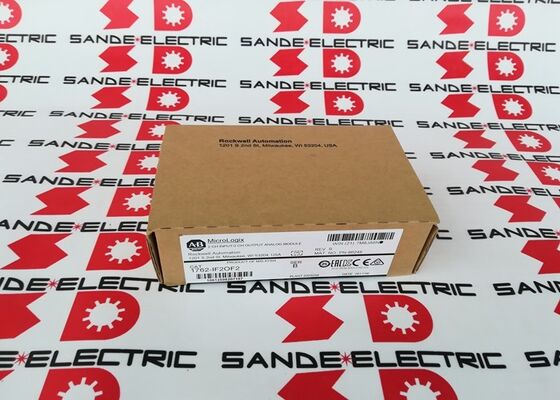

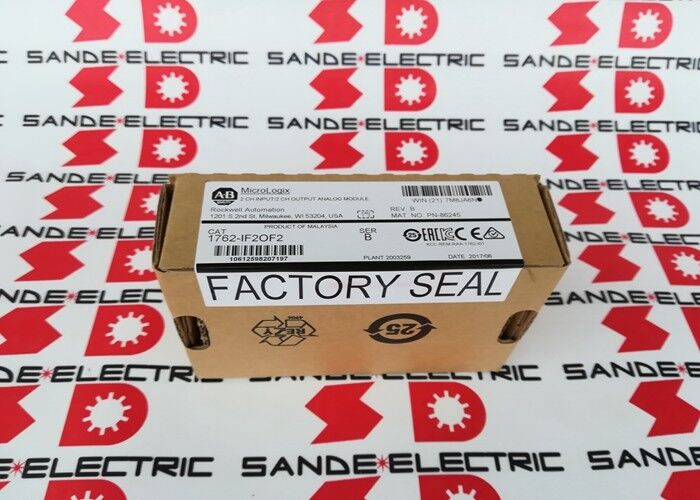

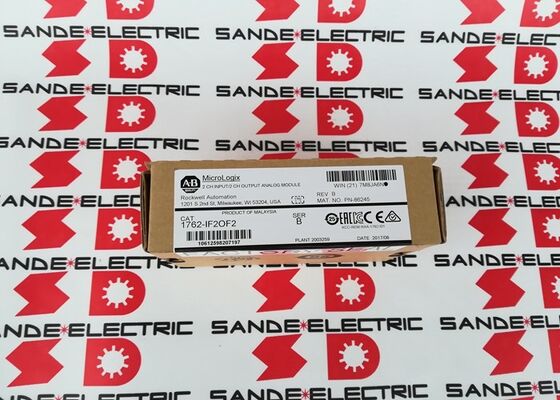

AB New Allen Bradley 1762-IF2OF2 MicroLogix 4-punts analoge kammodule

Allen-Bradley 1762-IF2OF2 MicroLogix 4-Channel Analoog Combinatie Module 2 In / 2 Out / 12-Bit / 010V / 420mA / Geïsoleerd

Analoog in- en uitgaan van een enkele slot 1762

De 1762-IF2OF2 voegt vier analoge kanalen toe, twee in, twee uit, aan een MicroLogix-controller via de 1762 uitbreidingsbus.Het combineert wat anders afzonderlijke invoer- en uitvoermodules in één slot vereisen, waardoor het aantal apparaten en het aantal panelen voor machines die zowel analoge meting als analoge besturing nodig hebben, wordt verminderd.

De twee invoerkanalen zijn differentieel elke input heeft zijn eigen positieve en negatieve terminal, geïsoleerd van elkaar.:Interferentie van aardlussen, gedeelde kabelschilden en nabijgelegen stroomleidingen beïnvloedt beide ingangslijnen evenveel en annuleert in het differentiaalcircuit.Voor sensorsignalen die in lawaaierige industriële omgevingen werken, verbetert dit rechtstreeks de meetbetrouwbaarheid zonder dat er een externe signaalconditionering wordt toegevoegd.

Zowel de ingangen als de uitgangen accepteren spanningssignalen (010 V gelijkstroom) of stroomsignalen (420 mA), geconfigureerd per kanaal.en snelheidsreferentiepotentiometersDe stroommodus is geschikt voor de 420mA-lusstandaard die op industriële zenders wordt aangetroffen voor druk, stroom, temperatuur en niveau, waarbij de lusstroom nauwkeurig blijft, zelfs met kabelweerstand.

Belangrijkste specificaties

12-bits resolutie Wat dit in de praktijk betekent

Bij een resolutie van 12 bit lost de module analoge inputs en outputs op tot 4.096 stappen over het volledige bereik.elk getal vertegenwoordigt ongeveer 0.024 bar voldoende voor drukregeling in gesloten kring of kwaliteitsbewaking.12% repeatability specification confirms that repeated readings of the same physical signal vary by no more than this fraction — precision relevant when comparing measurements over time or between process cycles.

Diagnostiek voor omstandigheden buiten en onder het bereik Signaalsignalen buiten het geldige invoerbereik Een open 420mA-lus (waar de zender uitvalt) presenteert zich meestal als een alarm onder het bereik van 4mA, onmiddellijk te onderscheiden van een geldige laagverwerkingsmeting bij 4 mA.

Veelgestelde vragen

V1: Kunnen de ingangen en uitgangen elk onafhankelijk worden ingesteld op de spannings- of stroomstand?

Ja. Elk van de twee invoerkanalen en elk van de twee uitvoerkanalen kan onafhankelijk worden geconfigureerd voor de spanningsmodus (010 V gelijkstroom) of de stroommodus (420 mA).Dit maakt het mogelijk om één ingang om een spanningssensor te lezen en de andere om een stroom-lus zender te lezen tegelijkertijd op dezelfde module.

V2: Is de 1762-IF2OF2 compatibel met MicroLogix 1100 en 1400, of alleen 1200?

De 1762-IF2OF2 is compatibel met MicroLogix 1100, 1200 en 1400.Bevestig het maximum aantal uitbreidingsmodules van de controller en het totale uitbreidings-I/O-budget in de specifieke MicroLogix-documentatie voordat u configureert.

V3: Wat is differentiële input en waarom is het belangrijk?

Differentiële ingangen meten het spanningsverschil tussen twee speciale terminals per kanaal in plaats van te meten tegen een gedeelde gemeenschappelijke.Dit verwerpt de interferentie van de gemeenschappelijke modus. Het geluid dat op beide eindpunten evenveel verschijnt, wordt bij de differentiële meting afgewezen.In omgevingen met variabele grondpotentialen, lange kabellijnen of aangrenzende wisselstroomkabelingen verbeteren differentiële ingangen de signaalintegritie aanzienlijk ten opzichte van alternatieven met één eind.

V4: De analoge invoer leest verkeerd af ondanks het feit dat de zender goed is bevestigd.

Controleer de ingangsmodusconfiguratie (spanning vs. stroom) in de moduleparameters een ingang die is geconfigureerd voor de spanningsmodus en verbonden is met een zender van 4·20 mA geeft onjuiste metingen.Controleer of de schakel van de zender is aangesloten en binnen bereik. Voor de stroommodus 4·20 mA wordt de werkelijke lusstroom bij de modulafsluitingen met een mA-meter gemeten; een correcte meting bij de afsluitingen met onjuiste modulafslagen wijst op een modulefout.

V5: Hoe is de 1762-IF2OF2 fysiek verbonden met de MicroLogix-controller?

De module maakt gebruik van de bandkabel en connector die bij de MicroLogix-uitbreidingsmodules zijn geleverd.Het knapt naast de controller basis of de aangrenzende uitbreidingsmodule en verbindt via de bus connector aan de zijkantInstalleer en verwijder de uitbreidingsmodules alleen met de controller uitgeschakeld.
