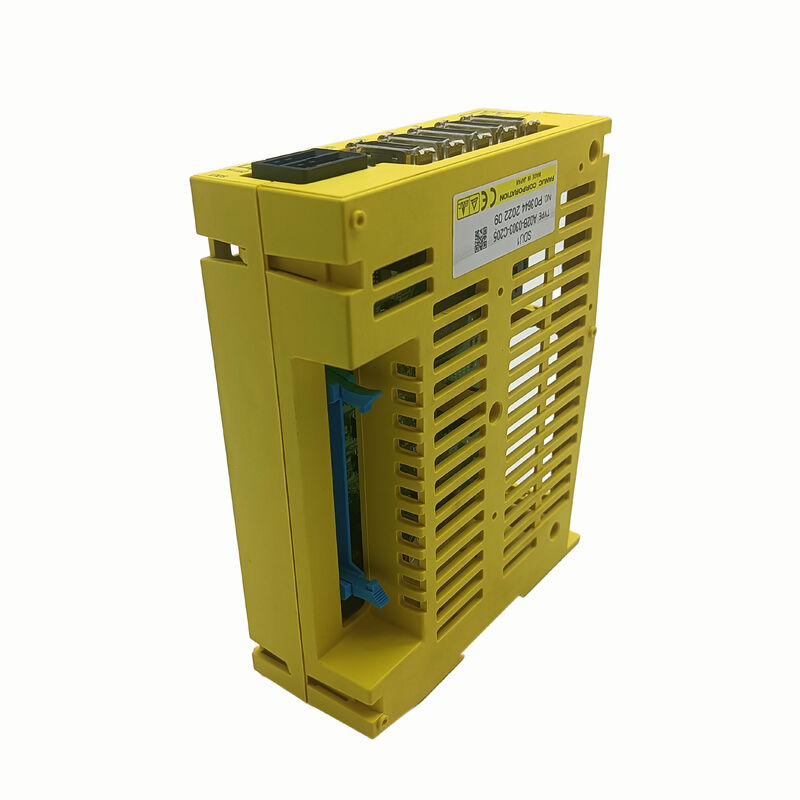

Oorspronkelijke 24 V automatisering Fanuc stroomvoorziening module A02B-0303-C205

FANUC A02B-0303-C205 | SDU1 Basis 4-assige afzonderlijke detectorinterface - FSSB / Positiefeedback / Serie 30i/31i/32i

Wat de SDU1 doet in de FANUC-architectuur

De A02B-0303-C205 is de SDU1 Basic – een afzonderlijke detectorinterface-eenheid die externe positiedetectoren (lineaire schalen, roterende encoders gemonteerd op de machinestructuur in plaats van op de servomotoras) verbindt met de FANUC CNC via de FSSB seriële glasvezelbus. Op CNC-bewerkingsmachines met volledige positiecontrole met gesloten lus wordt de detector gemonteerd op de machinetafel of kogelomloopspilmoer, waardoor de werkelijke aspositie wordt teruggekoppeld, onafhankelijk van de encoder van de servomotor. Hierdoor wordt de positielus op het mechanische werkpunt gesloten, waardoor fouten als gevolg van de spoedafwijking van de kogelomloopspindel, thermische uitzetting en mechanische flexibiliteit tussen motor en tafel worden geëlimineerd.

De A02B-0303-C205 ontvangt signalen van maximaal vier afzonderlijke detectoren en communiceert positiegegevens naar de CNC via FSSB – dezelfde optische bus die de FSSB-servoversterkers van FANUC gebruiken. De SDU1 wordt naast de versterkers aangesloten op de FSSB-keten, en de CNC beheert alle positiefeedback via dit enkele snelle optische netwerk.

Belangrijkste specificaties

4-assige capaciteit in één module

De SDU1 Basic verwerkt vier detectorkanalen vanuit één enkele module: vier afzonderlijke detectorverbindingen die gelijktijdig positiegegevens naar de CNC sturen. Voor een bewerkingscentrum met afzonderlijke schaalfeedback op alle vier de primaire lineaire assen (X, Y, Z, B) dekt één enkele A02B-0303-C205 het volledige gesloten-luspositiesysteem af. Voor machines die meer dan vier afzonderlijke detectorassen vereisen, worden extra SDU1-eenheden gekoppeld aan het FSSB-netwerk.

Selectie — Exact onderdeelnummer vereist

De A02B-0303-serie omvat verschillende SDU-varianten. Controleer A02B-0303-C205 specifiek op het label van de geïnstalleerde module; aangrenzende onderdeelnummers kunnen verschillen in aantal assen, interfaceversie of functionele rol. De FSSB-configuratie en asparameterset van de CNC zijn opgebouwd rond de specifieke SDU-variant; Als u een ander achtervoegsel vervangt, riskeert u communicatie- of asconfiguratiefouten.

Veelgestelde vragen

Vraag 1: Wat doet de SDU1 dat de servomotor-encoder niet doet?

De servomotor-encoder geeft positiefeedback van de motoras – voldoende voor semi-closed-loop-regeling. De afzonderlijke detector geeft de werkelijke aspositie op de machinetafel of kogelomloopspindel door, waardoor de lus op het mechanische werkpunt wordt gesloten. Dit elimineert positioneringsfouten als gevolg van afwijkingen in de spoed van de kogelomloopspindel, thermische uitzetting en mechanische compliantie. De A02B-0303-C205 is de FSSB-interface-eenheid die deze afzonderlijke detectoren met de CNC verbindt.

Vraag 2: Welke FANUC CNC-generaties zijn compatibel?

De SDU1 Basic maakt gebruik van een FSSB-glasvezelinterface, waardoor hij compatibel is met besturingen uit de FANUC i-serie die FSSB ondersteunen: Serie 30i, 31i, 32i, 16i, 18i en 160-MC. Het is niet compatibel met eerdere CNC-generaties die niet-FSSB-servocommunicatie-architecturen gebruikten.

V3: Hoeveel SDU1-units kunnen op één FANUC CNC-systeem worden aangesloten?

Meerdere SDU1-eenheden kunnen naast servoversterkers in het FSSB-netwerk worden aangesloten. Eén A02B-0303-C205 biedt vier detectorkanalen. Voor meer dan vier afzonderlijke detectorassen breiden extra SDU1-modules het systeem uit. De FSSB-asparameterset van de CNC moet de volledige ketentopologie weerspiegelen.

Vraag 4: Zijn er voor het vervangen van de A02B-0303-C205 CNC-parameterwijzigingen nodig?

Voor een vergelijkbare vervanging in dezelfde FSSB-kettingpositie dekken de bestaande CNC FSSB-topologieparameters de vervanging zonder wijziging. Als de ketentopologie wordt gewijzigd of de vervangende eenheid een andere asconfiguratie heeft, moeten de FSSB-astoewijzing en de detectorinterfaceparameters van de CNC worden beoordeeld voordat deze opnieuw in gebruik wordt genomen.

Vraag 5: Waar komt de A02B-0303-C205 vandaan?

Via de FANUC i-serie aftermarket – FANUC CNC-onderdelendealers en reparatiespecialisten. Ruil en geteste overtollige beschikbaarheid. Bevestig specifiek A02B-0303-C205. Voor productiekritische machines met afzonderlijke detector-closed-loop-besturing minimaliseert het aanhouden van een geverifieerde reserve de hersteltijd. SDU1-storing schakelt afzonderlijke detectorfeedback uit op alle vier aangesloten assen tegelijk.
