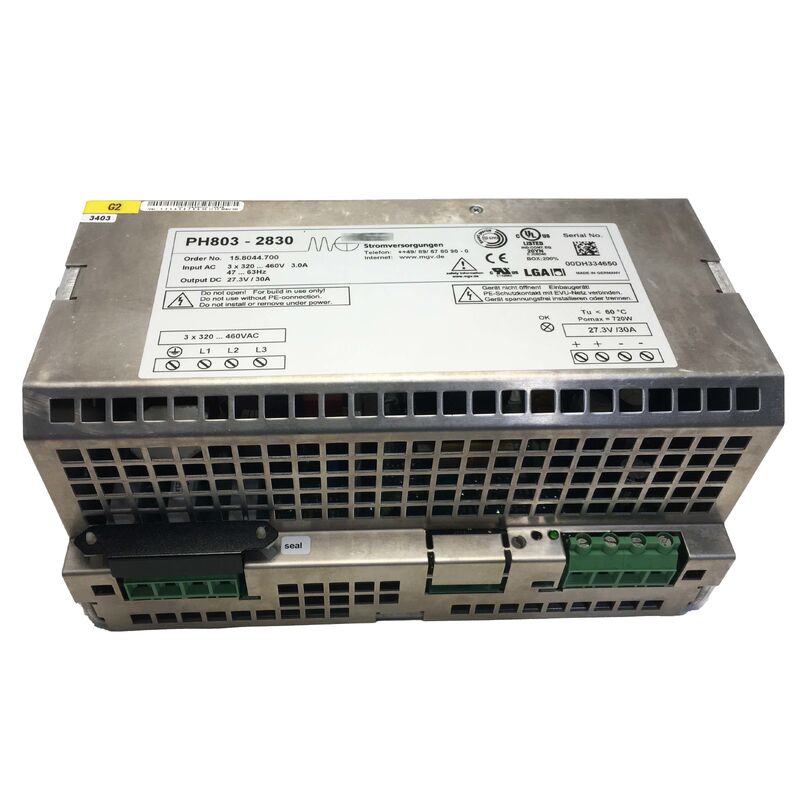

PH803-2830 MGV-KUKA ID 00-110-699 Stroomvoorziening Nieuw in doos
  • PH803-2830 MGV-KUKA ID 00-110-699 Stroomvoorziening Nieuw in doos
  • PH803-2830 MGV-KUKA ID 00-110-699 Stroomvoorziening Nieuw in doos
  • PH803-2830 MGV-KUKA ID 00-110-699 Stroomvoorziening Nieuw in doos
  • PH803-2830 MGV-KUKA ID 00-110-699 Stroomvoorziening Nieuw in doos
  • PH803-2830 MGV-KUKA ID 00-110-699 Stroomvoorziening Nieuw in doos

PH803-2830 MGV-KUKA ID 00-110-699 Stroomvoorziening Nieuw in doos

Plaats van herkomst Duitsland
Merknaam MGV Kuka
Certificering CE RoHS
Modelnummer PH803-2830
Productdetails
Merk:
MGV
Model:
PH803-2830
Uitvoer:
27,3 V DC, 30 A
Invoer:
3 × 320–460 V wisselstroom, 3 A, 47–63 Hz
Producttype:
Laagspanningsvoeding
Productcategorie:
DC-voedingsmodule
Sollicitatie:
KUKA Robots stroomvoorziening
Alternatief nr:
15.8044.700
Garantie:
een jaar
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Prijs
USD 800-900 / piece
Verpakking Details
originele verpakking
Levertijd
2 dagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union
Levering vermogen
100 stuks per dag
Productbeschrijving
PH803-2830 MGV-KUKA ID 00-110-699 Stroomvoorziening Nieuw in doos
KUKA 00-110-699. MGV PH803-2830 Lage stroomtoevoer.
3-fase 320-460VAC-ingang, 27,3VDC / 30A-uitgang, voor KRC2- en KRCed05-robotcontrollers, 1,8 kg
Overzicht
DeKUKA 00-110-699is the MGV PH803-2830 low-voltage DC power supply — the unit inside every KUKA KRC2 robot controller responsible for powering all of the controller's internal electronics from the three-phase AC mains supply.
In de KRC2's power architectuur, haalt de high-voltage aandrijving sectie zijn stroom uit een aparte high-voltage bus, terwijl de controller's logica boards, veiligheid circuits, leren hanger interface,I/O-modules, en besturings-elektronica worden allemaal aangedreven door een gereguleerde 27,3 V gelijkstroomrail die wordt geleverd door de MGV PH803-2830.
De KRC2-controller was de vlaggenschiprobotcontroller van KUKA van de late jaren 90 tot het midden van de jaren 2000, die honderdduizenden industriële robots uitrustte die nog steeds in automobielfabrieken werken,Laslijnen, assemblagecellen en machine-tending toepassingen wereldwijd.
Elektrolytische condensatoren in stroomvoorzieningen behoren tot de eerste componenten die na verloop van tijd en warmtecyclussen afbreken.Een mislukte of mislukte MGV PH803-2830 is een van de meest voorkomende oorzaken van stilstand van de KRC2-controller, meestal manifesteert zich als geleidelijke spanning verzakking onder belasting, timing schendingen, en intermitterende fouten voor uiteindelijke boot falen.
Belangrijkste specificaties
Parameter Waarde
Invoer 3-fase 320-460VAC, maximaal 3,0A
Invoerfrequentie 47-63 Hz
Output 27.3VDC, maximaal 30A
Uitgangsvermogen ~ 820 W
Compatibele controllers KUKA KRC2, KRCed05
Gewicht 10,8 kg
Afmetingen 254*152*127 mm
Oorsprong Duitsland
KRC2 Power Architecture
Het KRC2-kabinet bevat twee verschillende machtsdomeinen:
  • Hoogspanningsgebied:DC-verbindingsbus bij enkele honderden volt DC, die servo-versterkers voor robotassen voedt
  • Laagspanningsgebied:27.3V DC van de MGV PH803-2830, voorzien van alle besturings-elektronica, inclusief hoofdcomputer, veiligheidscircuits, onderwijs hanger interface en I / O-modules
Wanneer de MGV-toevoer afvalt of faalt, wordt elk laagspanningscircuit gelijktijdig aangetast, wat verklaart waarom een mislukte voedingsbron meerdere schijnbaar niet-gerelateerde foutberichten kan genereren.
KRCed05 Verenigbaarheid
De KRCed05 is KUKA's educatieve variant van de KRC2, die dezelfde fundamentele hardware- en softwarearchitectuur heeft.De MGV PH803-2830 (KUKA 00-110-699) is een directe vervanging in beide besturingsvarianten, die zowel de ingenieurs van het onderhoud van de productievloer als het technisch personeel van de onderwijsinstelling bedient.
Vaak gestelde vragen
Hoe bevestig ik of de MGV PH803-2830 in mijn KRC2-controller is gebroken?
Meet de uitgangsspanning bij de gelijkstroom-uitgangsterminals van de stroomtoevoer onder belasting met de KRC2-controller aangesloten.3V (meestal onder de 26V) of fluctueert onder belastingOok meet de uitgangsspanningsrimpel met een oscilloscoop, omdat overmatige wisselstroomrimpel wijst op het falen van filtercapacitoren.
Kan een 27V / 30A gelijkstroomvoorziening de MGV PH803-2830 vervangen?
De fysieke montage, het type aansluiting en de uitgangsspanning van de PH803-2830 zijn afgestemd op de interne lay-out van de KRC2-kast.aanpassingsconnectorenVoor productieomgevingen wordt het gebruik van de directe vervanging sterk voorkeur gegeven ten opzichte van de geïmproviseerde vervanging.
Is dit een switch-mode (SMPS) of een lineaire transformer-gebaseerde voeding?
De MGV PH803-2830 is een switch-mode stroomtoevoer (SMPS). Het gewicht van 1,8 kg en de compacte afmetingen voor een 820W-uitgang bevestigen de switched-mode topologie.lage warmteopwekking, en een stabiele uitgangsspanning in het brede 320-460VAC-invoerbereik dat wereldwijde driefasevoorraden kan bevatten.
Wat is de verwachte levensduur van de MGV PH803-2830?
In typische KRC2-installaties met normaal thermisch beheer kan de MGV PH803-2830 10-15 jaar betrouwbaar werken voordat elektrolytische condensatorveroudering leidt tot afbraak van de output.Controllers in warme omgevingenHet gebruik van de controllers uit de late jaren negentig en begin jaren 2000 is nu verder gegaan dan de verwachte levensduur.
Is het vervangen van de MGV PH803-2830 een herconfiguratie vereist?
De MGV PH803-2830 is een hardware stroomtoevoer zonder software-configureerbare parameters.Parameter herladen, of onderwijs back-up is alleen nodig vanwege de vervanging van de voedingsbron.
