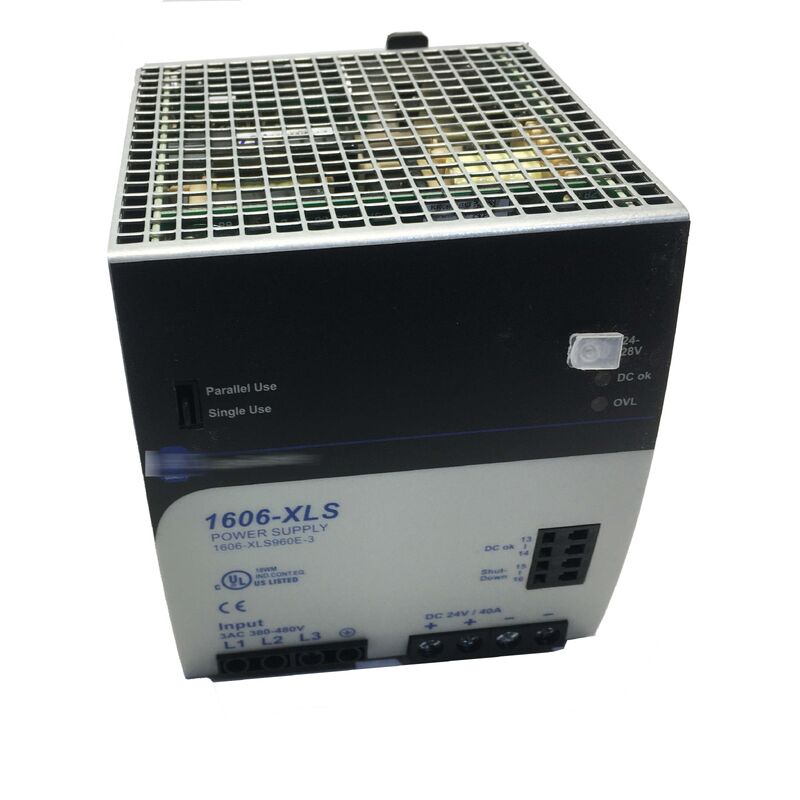

Allen-Bradley 1606-XLS960E-3
960 W Driefasige Prestatie Voeding, 24-28V DC Uitgang
Productoverzicht
De 1606-XLS960E-3 is een driefasige geschakelde voeding ontworpen om 24-28V DC uitgang te leveren bij maximaal 960 W. De nominale uitgang is 24 VDC met een nominale uitgangsstroom van 40A, en is bedoeld voor 380-480V AC driefasige ingang.
In praktische industriële controlesystemen maakt dit het een sterke kandidaat voor het voeden van dichte 24VDC belastingen vanuit één DIN-rail voeding in plaats van de belasting te verdelen over meerdere kleinere eenheden. Dit model behoort tot de 1606-XLS Performance familie, met een hoog rendement, vermogensreserve, externe regeling van de uitgangsspanning, een DC-OK relaiscontact en interne datalogging voor probleemoplossing.
Het ondersteunt ook volledige vermogenswerking van -25°C tot +60°C, waardoor het geschikt is voor zwaardere kastomgevingen waar thermische ruimte belangrijk is.
Technische Specificaties
| Parameter |
Waarde |
| Onderdeelnummer |
1606-XLS960E-3 |
| Merk |
Allen-Bradley |
| Producttype |
Geschakelde Voeding |
| Ingangstype |
3 AC 380-480V |
| Uitgangsspanning |
24-28V DC |
| Nominale Uitgangsspanning |
24V DC |
| Nominale Uitgangsstroom |
40A @ 24V DC |
| Uitgangsvermogen |
960W |
| Vermogensreserve |
50% |
| Reservevermogen |
60A @ 24V DC |
| Rendement |
94,6% typisch |
| Hold-up Tijd |
32 ms |
| DC OK Relaiscontact |
Ja |
| Railmontage |
Ja |
| Beschermingsgraad |
IP20 |
| Breedte × Hoogte × Diepte |
125 × 124 × 127 mm |
Toepassingen
De 1606-XLS960E-3 is ideaal voor 24VDC stroomdistributie voor besturing in grotere industriële kasten, vooral waar meerdere PLC-racks, I/O-eilanden, relais, sensoren, communicatieapparaten en veiligheidscomponenten moeten worden gevoed vanuit één gecentraliseerde voeding.
Met 960W beschikbaar en een 40A nominale uitgang, past het bij toepassingen zoals geautomatiseerde verpakkingslijnen, transportsystemen, procesunits, materiaalbehandelingssystemen en grote machinebesturingspanelen. Het is ook een praktische keuze in systemen die profiteren van parallelle stroomdeling, vermogensreserve en diagnostische functies.
Bij renovatiewerkzaamheden kan het de complexiteit van de kast verminderen door meerdere kleinere 24V voedingen te vervangen door één eenheid met hogere capaciteit, mits de totale belasting, bedrading en thermische omstandigheden zorgvuldig worden gecontroleerd.
Vervangingsgids
Bij het vervangen van een bestaande 24V voeding door de 1606-XLS960E-3, begin met het controleren van de ingangsbron, omdat dit model is gebouwd voor driefasige 380-480V AC in plaats van eenfasige ingang.
Controleer vervolgens de totale 24V belastingstroom, inclusief opstartpieken, omdat de voeding is beoordeeld op 40A nominaal met aanvullende reservevermogen beschikbaar voor kortstondige overbelastingsondersteuning. Bekijk ook de paneelruimte, kabelinvoer en omgevingstemperatuur.
Deze unit is DIN-rail monteerbaar, IP20 beoordeeld en ontworpen voor kastinstallatie. Controleer na vervanging de instelling van de uitgangsspanning, het DC-OK gedrag en de temperatuurstijging onder normale bedrijfsbelasting. In kasten met hoge dichtheid, controleer of de geïnstalleerde belasting binnen de gepubliceerde derating en het operationele temperatuurbereik van de unit blijft.
Veelgestelde Vragen
V1: Wat is de hoofdfunctie van de 1606-XLS960E-3?
Het is een 960W driefasige industriële voeding die 380-480V AC omzet in een gereguleerde 24-28V DC uitgang voor besturingssysteembelastingen.
V2: Hoeveel uitgangsstroom levert het?
De nominale uitgang is 40A bij 24V DC, en het vermeldt ook 60A reservevermogen bij 24V DC voor kortstondige ondersteuning.
V3: Is het geschikt voor DIN-rail installatie?
Ja. De unit wordt beschreven als een DIN-rail voeding, en de specificaties geven expliciet aan dat railmontage mogelijk is.
V4: Wat maakt dit model geschikt voor grotere besturingspanelen?
De combinatie van 960W uitgangsvermogen, 40A stroom, hoog rendement, vermogensreserve en diagnostische functies maakt het geschikt voor grotere 24VDC distributietaken waarbij veel besturingscomponenten één voeding delen.
V5: Wat moet worden gecontroleerd voordat het als vervanging wordt gebruikt?
Controleer de ingangsfasen en -spanning, de totale 24VDC belasting, de montage-ruimte en de kasttemperatuur. Dit model is bedoeld voor driefasige 380-480V AC systemen, dus het mag niet worden behandeld als een directe vervanging voor een kleinere of eenfasige voeding zonder de volledige toepassing te controleren.
