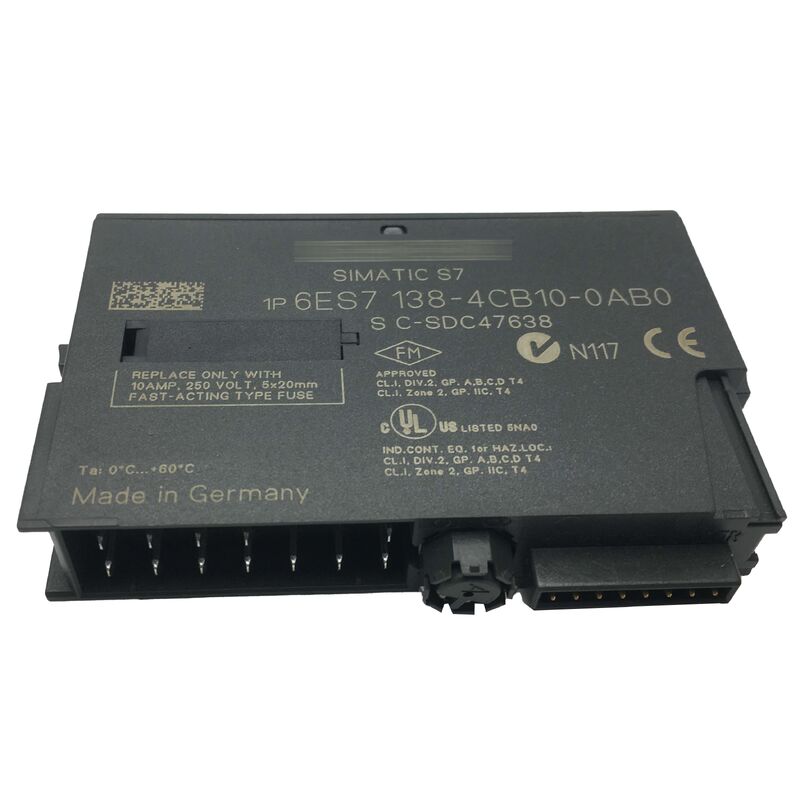

6ES7138-4CB10-0AB0 Simatic S7 ET 200S Power Module 6ES71384CB100AB0 Nieuw Originaal

De 6ES7138-4CB10-0AB0 is de PM-E voedingsmodule voor Siemens ET200S gedistribueerde I/O-systemen. In een ET200S-station dient de PM-E-module als de elektrische basis in plaats van een gegevensverwerkend onderdeel.

Het levert de belastingsspanning aan de elektronische modules in zijn spanningsgroep en zorgt voor continue spanningsbewaking. Alle actuatoruitgangen en signalen die naar veldapparaten worden gestuurd, zijn afhankelijk van de stabiele, bewaakte voeding die door de PM-E wordt geleverd.

Deze module biedt uitzonderlijke veelzijdigheid met zijn brede spanningsbereik, en kan DC-belastingsspanningen van 24 tot 48V en AC-belastingsspanningen van 24V tot 120V tot 230V aan. Dit elimineert de noodzaak voor meerdere voedingsmodulevarianten in verschillende systeemsecties.

Opmerking: Dit product is uit productie. Siemens produceert nu de 6ES7138-4CB11-0AB0 als directe vervanging. Bestaande systemen blijven werken, maar voor onderhoud moet de originele module worden aangeschaft, aangezien de opvolger mogelijk niet in alle configuraties direct compatibel is.

De PM-E bewaakt continu de voedingsspanning over zijn gehele spanningsgroep. Wanneer de spanning onder de drempelwaarde daalt of wegvalt, detecteert en meldt de module onmiddellijk de storing op hardwareniveau zonder te wachten op CPU-polling.

Diagnostische informatie reist via twee gelijktijdige paden:

• LED-indicatoren op de module geven onmiddellijk de status weer — groen voor normale werking, rood voor storingen
• Statusinformatie komt in het PROFIBUS DP-procesbeeld en bereikt het PLC-programma voor alarmuitgangen, veilige toestandsinitiatie of SCADA-gebeurtenissen

Kortsluitbeveiliging maakt gebruik van een vervangbare snel smeltende zekering die opent bij kortsluiting van de uitgang om de downstream veldbedrading en de module zelf te beschermen. De module bevat ook beveiliging tegen omgekeerde polariteit om schade door onjuiste DC-voedingsbedrading te voorkomen.

In een ET200S-station definieert de PM-E-module het begin van een spanningsgroep. Elektronische modules die rechts ervan zijn geïnstalleerd, delen zijn belastingsspanning.

Meerdere PM-E-modules in hetzelfde station creëren onafhankelijke spanningsgroepen, waardoor verschillende voedingsspanningen voor verschillende secties mogelijk zijn, terwijl dezelfde PROFIBUS DP-verbinding en CPU-adressering worden gedeeld.

Deze architectuur maakt het mogelijk dat één ET200S-hoofdstation veldapparaten met verschillende spanningsvereisten bedient — bijvoorbeeld 230V AC-schakelaars in de ene spanningsgroep en 24V DC-solenoïdes in de andere.

De compacte terminalbreedte van 15 mm van de 6ES7138-4CB10-0AB0 handhaaft smalle spanningsgroepgrenzen op de montagerail.

De rode LED geeft een storing in de spanningsgroep aan — meestal verlies van voedingsspanning, een doorgebrande zekering of een spanning die onder de bewakingsdrempel is gedaald. Controleer eerst de belastingsvoedingsspanning op de PM-E-aansluitingen. Indien correct, controleer de vervangbare zekering. Als beide intact zijn, kan de module zelf defect zijn.

In de meeste gevallen wel — de -4CB11-0AB0 is ontworpen als directe vervanging. Verifieer echter de specifieke firmwareversie van de ET200S-interface-module en eventuele configuratie-instellingen in STEP 7 vóór vervanging, aangezien sommige configuraties parameterupdates kunnen vereisen.

De back-upfunctie stelt het ET200S-station in staat om de laatste uitgangstoestanden te behouden wanneer de PLC CPU overschakelt naar STOP-modus of wanneer de communicatie wordt onderbroken. Dit voorkomt onbedoelde uitgangsveranderingen tijdens CPU-stops die problemen met machines of processen kunnen veroorzaken.

Een zekering die onmiddellijk opent, duidt op een aanhoudende kortsluiting verderop — in de veldbedrading, een aangesloten actuator of een beschadigde elektronische module. Vervang de zekering niet opnieuw zonder de storing te hebben geïdentificeerd en opgelost. Koppel de veldbedrading los en test elk circuit afzonderlijk om de kortsluiting te lokaliseren.

Deze module is ontworpen voor PROFIBUS DP-gebaseerde ET200S-stations. PROFINET ET200S-stations gebruiken andere interface-moduletypen. Bevestig het communicatieprotocol van het ET200S-hoofdstation voordat u voedingsmodules van verschillende varianten mengt, aangezien de systeemconfiguratiecontext verschilt.
