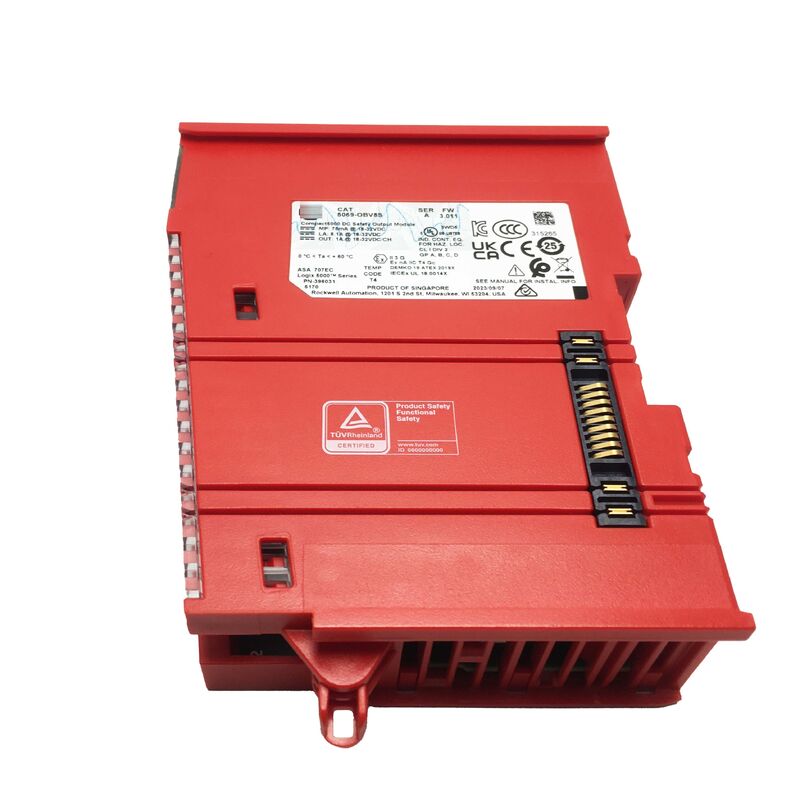

5069-OBV8S AB Safety Output Module 5069OBV8S Originele nieuwe

Catalogusnummer: 5069-OBV8S

Fabrikant: Rockwell Automation / Allen-Bradley

Productfamilie: Compact 5000 I/O

Module Type: Configureerbare Digitale Veiligheidsuitgang (Sourcing of Bipolair)

Kanalen: 8

Uitgangsspanning: 24V DC (17,5-32V DC bereik)

Veiligheidsclassificatie: SIL CL3 / PLe / Categorie 4

De 5069-OBV8S is een 8-kanaals configureerbare digitale veiligheidsuitgangsmodule uit de Compact 5000 I/O-familie van Allen-Bradley. Hij levert 24V DC sourcing-uitgangen die gecertificeerd zijn volgens Safety Integrity Level CL3, Performance Level e (PLe) en Categorie 4 — de hoogste classificatie voor functionele veiligheid in industriële automatisering.

Deze module is ontworpen voor toepassingen waar machinebeveiliging, veiligheidsschakelaaruitgangen en gecontroleerde stopfuncties gecertificeerde veiligheidsuitgangen met geïntegreerde foutdetectie vereisen.

De module functioneert als lokale I/O in CompactLogix 5380, Compact GuardLogix 5380 of CompactLogix 5480 systemen, en functioneert als gedistribueerde I/O via EtherNet/IP voor CompactLogix 5380, Compact GuardLogix 5380, CompactLogix 5480, ControlLogix 5580 en GuardLogix 5580 controllers.

Het configureerbare uitgangstype — sourcing of bipolair — is geschikt voor een reeks bedradingsvereisten van veldapparaten zonder dat er verschillende modulevarianten nodig zijn voor verschillende toepassingen.

Met 1 ampère per kanaal stuurt de module de belastingen aan die typisch zijn voor machineveiligheidstoepassingen: veiligheidsrelaisspoelen, lichtgordijn-activeringscircuits, klep-solenoïden en motor-activeringssignalen. Acht onafhankelijke kanalen in één slanke module bieden aanzienlijke uitgangscapaciteit terwijl paneel- en chassisruimte wordt bespaard.

Safety Integrity Level 3 (SIL 3) is de hoogste veiligheidsclassificatie gedefinieerd in IEC 62061 voor machinale veiligheid. Het komt overeen met een waarschijnlijkheid van gevaarlijke storing per uur in het bereik van 10⁻⁸ tot 10⁻⁷. In duidelijke bewoordingen is het het niveau dat vereist is voor veiligheidsfuncties die betrouwbaar moeten werken ondanks ernstig potentieel letsel.

Performance Level e (PLe) en Categorie 4 zijn equivalente aanduidingen van ISO 13849-1.

Categorie 4 vereist dat een enkele storing niet leidt tot verlies van de veiligheidsfunctie en dat de storing wordt gedetecteerd voordat de volgende veiligheidsvraag wordt gesteld — of in ieder geval voordat de volgende normale machinecyclus plaatsvindt.

De 5069-OBV8S bereikt deze classificaties door zijn dubbelkanaals uitgangsarchitectuur en uitgebreide ingebouwde diagnostiek.

De module controleert continu zijn uitgangen op verlies van veldvoeding, geen-belasting-omstandigheden, kortsluitingen, overbelastingen en oververhitting. Omgekeerde spanningsbeveiliging en overspanningsbeveiliging zijn ingebouwd in de hardware. Deze diagnostiek werkt onafhankelijk van het veiligheidsprogramma en biedt een veiligheidsnet op hardwareniveau onder de softwarelogica.

De aanduiding "configureerbaar" in de volledige naam van de module verwijst naar het selecteerbare elektrische type van de uitgang. Sourcing-uitgangen leveren stroom van de module naar de belasting — de uitgangsklem van de module levert de positieve voeding, en de belasting wordt aangesloten tussen deze klem en aarde.

Dit is de meest voorkomende bedradingsconventie voor veiligheidsuitgangen van werktuigmachines en robots.

Bipolaire configuratie maakt het mogelijk om de uitgangen van de module te gebruiken in circuits waar de stroomrichting kan variëren — nuttig in specifieke klep-driver en actuator-toepassingen waar de belasting beide polariteiten vereist bij verschillende bedrijfspunten.

Het uitgangstype wordt geconfigureerd in de Studio 5000 Logix Designer-software als onderdeel van de moduleconfiguratie. Er zijn geen hardwarewijzigingen of jumpers nodig.

Compact 5000 I/O-modules maken gebruik van een ingebedde 1 Gb switch-technologie die lineaire en Device Level Ring (DLR) topologieën ondersteunt.

Deze snelle backplane-communicatie maakt snelle gegevensoverdracht tussen de controller en I/O-modules mogelijk — cruciaal voor veiligheidstoepassingen waar het budget voor veiligheidsreactietijd krap is.

De veiligheidsreactietijd van 4,5 ms van de module is de tijd vanaf het detecteren van een verandering aan de veiligheidsingangszijde tot het bijwerken van de veiligheidsuitgang — een belangrijke parameter voor het berekenen van de totale systeemreactietijd in een veiligheidsfunctie.

Dit moet worden opgeteld bij de andere tijdsvertragingen in de veiligheidsketen (reactietijd sensor, uitvoering veiligheidsfunctie, reactietijd actuator) bij het valideren van de prestaties van de volledige veiligheidsfunctie ten opzichte van de vereiste stoptijd.

De module integreert ook met het bredere Compact 5000-ecosysteem en ontvangt veldzijde stroomdistributie van compatibele Compact 5000-modules die deze service bieden.
