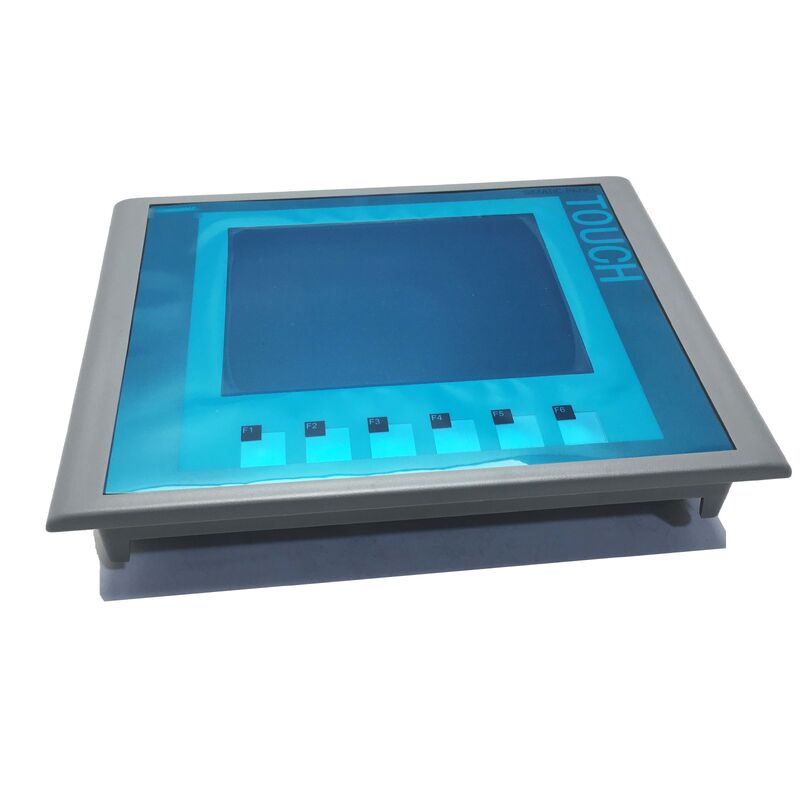

6AV6647-0AC11-3AX1 Touchscreen Echt nieuw 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Touchscreen Echt nieuw 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Touchscreen Echt nieuw 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Touchscreen Echt nieuw 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Touchscreen Echt nieuw 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Touchscreen Echt nieuw 6AV66470AC113AX1

6AV6647-0AC11-3AX1 Touchscreen Echt nieuw 6AV66470AC113AX1

Plaats van herkomst China
Merknaam Siemens
Certificering CE RoHS
Modelnummer 6AV6 647-0AC11-3AX1
Productdetails
Modelnummer:
6AV6 647-0AC11-3AX1
Merk:
Siemens
Producttype:
HMI-basispaneel
Serie:
SIMATIC HMI basispaneel
Weergavetype:
TFT
Schermgrootte:
6 inch / 5,7 inch schermklasse
Kleuren weergeven:
256 kleuren
Bedrijfsmodus:
Toets- en aanraakbediening
Garantie:
Eén jaar
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Prijs
USD 800-1000 / piece
Verpakking Details
originele verpakking
Levertijd
2 dagen
Betalingscondities
D/A, L/C, D/P, T/T, Western Union
Levering vermogen
100 stuks per dag
Productbeschrijving
6AV6647-0AC11-3AX1 Touchscreen Echt nieuw 6AV66470AC113AX1
Productoverzicht
6AV6647-0AC11-3AX1 | SIMATIC KTP600 Basiskleur DP -- 5,7" TFT / 256 kleuren / PROFIBUS DP / 24VDC / Touch + toetsbediening
KTP600 - Het toegangspunt voor compacte PROFIBUS-aangesloten HMI
De SIMATIC KTP600 Basic Color DP is een compact bedieningspaneel ontworpen voor visualisatie op machineniveau op PROFIBUS DP-gebaseerde besturingssystemen. De aanduiding "KTP" weerspiegelt het ontwerp met dubbele invoer: het paneel accepteert zowel aanraakinvoer op het TFT-scherm als fysieke functietoetsaanslagen - zes functietoetsen onder het display bieden tactiele knopinvoer voor operators die de voorkeur geven aan fysieke bediening of werken in omgevingen met handschoenen.
De PROFIBUS DP-interface maakt rechtstreeks verbinding met het PROFIBUS-netwerk, waardoor het paneel kan communiceren met elke DP-master: een SIMATIC S7-300, S7-400 of compatibele DP-slave. Er is geen extra netwerkgateway vereist. Het paneel wordt een knooppunt op de PROFIBUS-ring naast I/O-apparaten en drives.
Belangrijkste specificaties
Parameter Waarde
Weergave 5,7" TFT-scherm
Oplossing QVGA 320 × 240
Kleuren 256
Weergavegebied 115,2 × 86,4 mm
Interface Touch + 6 functietoetsen
Netwerk PROFIBUS-DP
Levering 24VDC (19,2-28,8V)
Huidig 0,35A nominaal
Inschakelstroom (I²t) 0,5 A²*s
5,7" TFT met 256 kleuren - Compacte visualisatie voor machinepanelen
Het 5,7-inch TFT-scherm past in een standaard paneeluitsparing in de machinebesturingskast met minimale diepte achter het paneel. Met een breedte van 115,2 mm en een hoogte van 86,4 mm is het actieve weergavegebied groot genoeg voor een statusscherm, alarmweergave en parameterinvoer, zonder dat een volledige industriële pc-opening nodig is.
256-kleuren TFT geeft procesgrafieken, alarmstatusindicatoren en trenddisplays weer met voldoende kleurdifferentiatie voor de meeste machine-HMI-toepassingen. Voor installaties die voorheen karakterdisplaypanelen of oudere monochrome HMI's gebruikten, biedt de KTP600 een aanzienlijke verbetering in informatiedichtheid en leesbaarheid binnen dezelfde paneelruimte.
Toepassingsscenario's
  • SIMATIC S7-300 machinebedieningspaneel:Een productiemachine maakt gebruik van een S7-300 met PROFIBUS DP. De 6AV6647-0AC11-3AX1 wordt aangesloten als lokaal bedieningspaneel en geeft de huidige batchtelling, machinesnelheid en actieve alarmen weer, met functietoetsen voor Start/Stop/Reset-bewerkingen.
  • Verouderde HMI-vervanging:Een werktuigmachine met een ouder PROFIBUS-aangesloten tekstdisplay vereist een HMI-upgrade. De KTP600 vervangt het oude paneel in dezelfde uitsparing, waarbij SIMATIC WinCC flexible de originele schermindelingen opnieuw creëert en een grafische trendweergave toevoegt.
  • Gedistribueerd PROFIBUS-station:Meerdere KTP600-panelen maken verbinding met hetzelfde PROFIBUS DP-netwerk op verschillende machinesecties - elk paneel adresseert de relevante PLC-gegevens voor zijn sectie terwijl hij dezelfde DP-kabelinfrastructuur deelt.
Veelgestelde vragen
V1: Welke configuratiesoftware is compatibel met de KTP600 Basic Color DP (6AV6647-0AC11-3AX1)?
SIMATIC WinCC flexible (Compact of Standard) is de standaard configuratietool voor deze paneelgeneratie. Het project wordt op een pc gemaakt en naar het paneel gedownload via een USB-kabel of een MPI/PROFIBUS-programmeerverbinding. Als alternatief ondersteunt TIA Portal met WinCC (V11 en hoger) migratie van oudere paneelconfiguraties. Controleer de flexibele systeemvereisten van WinCC voor de specifieke firmwareversie die op het paneel is geïnstalleerd.
Vraag 2: Kan de KTP600 Basic Color DP verbinding maken met EtherNet/IP- of PROFINET-netwerken?
Nee. De aanduiding "DP" geeft aan dat de enige netwerkinterface van dit paneel PROFIBUS DP is. Het heeft geen PROFINET- of industriële Ethernet-poort. Voor Ethernet-aangesloten HMI-toepassingen is een andere KTP-variant met het PROFINET-achtervoegsel (bijv. KTP600 Basic Color PN) vereist. Voor het aansluiten van de DP-versie op een Ethernet-netwerk is een externe gateway of overbruggingsapparaat vereist.
Vraag 3: Wat is de functie van de 6 fysieke toetsen op de KTP600?
De zes functietoetsen (F1-F6) onder het TFT-scherm zijn configureerbaar in het HMI-project. Aan elke toets kan een functie worden toegewezen: Starten, Stoppen, Bevestigen, Navigeren of aangepaste toepassingsfuncties. Ze kunnen worden geprogrammeerd als tijdelijke of vergrendelende acties. Hun fysieke aard maakt ze geschikt voor operators die industriële handschoenen gebruiken of voor toepassingen waarbij tactiele bevestiging van een druk op de knop de voorkeur heeft boven touchscreen-invoer.
Vraag 4: Wat betekent de I²t-inschakelstroomwaarde van 0,5 A²*s voor de keuze van de voeding?
De I²t-waarde karakteriseert de energie van de aanloopstroompuls. Wanneer de KTP600 wordt ingeschakeld, trekt de interne voeding een korte piekstroom voordat deze terugkeert naar de stabiele toestand van 0,35 A. Een voeding of circuitbeveiligingsapparaat moet deze inschakelstroom van 0,5 A²*s tolereren zonder te struikelen of overmatige spanningsval. Voor de meeste standaard 24VDC-voedingen op DIN-rail ligt 0,5 A²*s binnen de normale limieten; controleer de inschakeltolerantie van de voeding als meerdere panelen één voedingstak delen.
V5: Wat is het verschil tussen de KTP600 Basic Color DP en de KTP600 Basic Color PN?
De DP (PROFIBUS DP) en PN (PROFINET) varianten van de KTP600 Basic Color zijn fysiek vergelijkbare 5,7-inch TFT-panelen met hetzelfde display en dezelfde toetsindeling. Het cruciale verschil is de netwerkinterface: de DP-variant (6AV6647-0AC11-3AX1) maakt verbinding met PROFIBUS DP-netwerken; de PN-variant maakt verbinding met PROFINET industrieel Ethernet. Ze zijn niet uitwisselbaar; de netwerkinfrastructuur en PLC-communicatie moeten overeenkomen met de paneelvariant.
6AV6647-0AC11-3AX1 Touchscreen Echt nieuw 6AV66470AC113AX1 0
