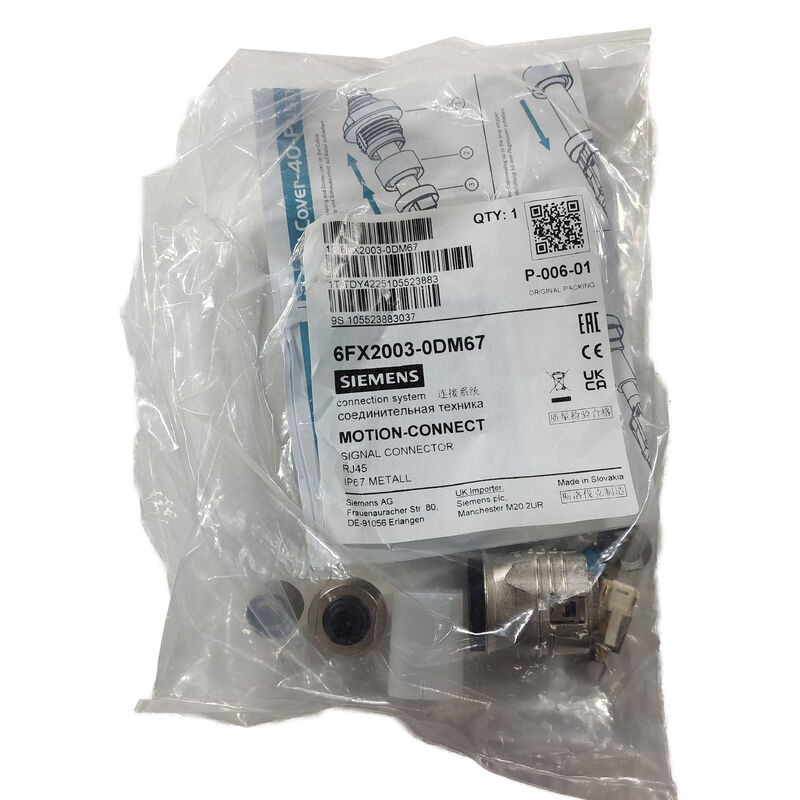

6FX2003-0DM67 ∙ Siemens MOTION-CONNECT RJ45 Signal Connector ∙ DRIVE-CLiQ / IP67 Metalen Versie

Robuuste metalen RJ45-connector voor DRIVE-CLiQ-interfaceverbindingen

De 6FX2003-0DM67 is de RJ45-signaalconnector van Siemens met een metalen behuizing voor de DRIVE-CLiQ-interface, de digitale communicatie- en feedbackbus die in het hele SINAMICS-aandrijfsysteem wordt gebruikt om motoren aan te sluiten.codeerdersDRIVE-CLiQ draagt zowel stroom als seriële communicatie met hoge snelheid via een enkele kabelverbinding in RJ45-formaat.de mechanische en milieuvriendelijkheid van de connector rechtstreeks relevant maken voor de betrouwbaarheid van het systeem.

The 6FX2003-0DM67 metal version replaces the earlier plastic-bodied 6FX2003-0DC67 connector — Siemens upgraded the construction material specifically to achieve the IP67 protection rating and the mechanical durability needed in demanding machine tool and industrial automation installation environments.

Belangrijkste specificaties

DRIVE-CLiQ

DRIVE-CLiQ (Drive Component Link with IQ) is de eigen digitale interface van Siemens voor het aandrijfsysteem SINAMICS, die aandrijvingselementen verbindt in een gestructureerde digitale communicatietopologie:

Geïntegreerde motorencodercommunicatie:SINAMICS-compatibele motoren met een geïntegreerde DRIVE-CLiQ-interface in de encoder communiceren positie, snelheid,en motor-identificatiegegevens rechtstreeks naar de SINAMICS-aandrijving via de DRIVE-CLiQ-link, waarbij de afzonderlijke resolver- of analoge encoderkabelinterfaces die in oudere aandrijvingsgeneraties worden gebruikt, worden geëlimineerd.

Plug-and-identify mogelijkheid:Componenten die zijn uitgerust met DRIVE-CLiQ bevatten digitale identificatiegegevens die bij aansluiting door de SINAMICS-aandrijving kunnen worden gelezen.vermindering van inbedrijfstellingsfouten als gevolg van een onjuiste keuze van het type kabel of motor.

Daisy-ketting- en stertopologieën:DRIVE-CLiQ supports both daisy-chain (sequential module-to-module) and star (hub) wiring topologies depending on the specific SINAMICS hardware configuration — the RJ45 connector format is common across both topology types.

Toepassingen

SINAMICS S120 motorverbindingen:DRIVE-CLiQ-interfaceverbindingen tussen de SINAMICS S120 motormodules en SIMOTICS servomotoren met geïntegreerde DRIVE-CLiQ-encoders

met een vermogen van niet meer dan 50 WSINUMERIK CNC-werktuigen met SINAMICS S120 aandrijfsystemen met DRIVE-CLiQ motorencoder feedback

met een vermogen van niet meer dan 50 WSINAMICS-gebaseerde robotservo-aandrijfsystemen waarbij DRIVE-CLiQ-verbindingen bij elke motor een robuuste, afgesloten verbindingsprestatie vereisen in de bedrijfsomgeving van de robot.

Vervanging en reparatie op het terrein:Vervanging van beschadigde DRIVE-CLiQ-connectoren tijdens onderhoud op het terrein, met name wanneer de originele kunststofconnector 6FX2003-0DC67 is afgebroken,het metaal 6FX2003-0DM67 biedt een directe functionele upgrade in dezelfde aansluitpositie.

Veelgestelde vragen

V1: Is 6FX2003-0DM67 een drop-in vervanger voor de oudere 6FX2003-0DC67 plastic connector?

De 6FX2003-0DM67 metalen versie is de directe opvolger van de 6FX2003-0DC67, met dezelfde RJ45 connectorinterface en DRIVE-CLiQ pin toewijzing.De metalen versie kan de plastic versie vervangen in dezelfde toepassing, met een verbeterde mechanische duurzaamheid en IP67 milieusluiting als functionele upgrade.

V2: Is de IP67-classificatie alleen van toepassing op de connector of vereist deze een specifieke koppelkabelconstructie?

De IP67-classificatie van de 6FX2003-0DM67-connector zelf beschrijft de afdichtingsprestaties van de connector wanneer deze correct is aangesloten en aangesloten.Het bereiken van de volledige IP67-bescherming in het geassembleerde kabelsysteem vereist ook het gebruik van een DRIVE-CLiQ-kabel met dezelfde beschermingsklasse en ervoor zorgen dat de connector volledig is bevestigd en vergrendeldBevestig de IP-classificatie van de volledige kabelassemblage aan de hand van de DRIVE-CLiQ-kabeldocumentatie van Siemens, aangezien de kabelmantel en de belastingverlichting ook bijdragen aan het algemene beschermingsniveau van het systeem.

V3: Welke signalen wordt door de DRIVE-CLiQ-interface door deze connector geleid?

DRIVE-CLiQ draagt een combinatie van laagspannings gelijkstroom (die de elektronica van het aangesloten onderdeel voedt) en hoge snelheid serie digitale communicatie (encoder positiegegegevens, componentidentificatie,de diagnostische gegevens en firmware-informatie) over dezelfde kabelverbinding in RJ45-formaat.De pinconfiguratie van de 6FX2003-0DM67 connector biedt plaats aan deze gecombineerde power-and-data interface binnen het standaard 8-positie RJ45-formaat.

V4: Kan 6FX2003-0DM67 worden gebruikt met andere SINAMICS-aandrijvergeneraties dan S120?

DRIVE-CLiQ wordt gebruikt op meerdere SINAMICS-aandrijflijnen naast S120, waaronder bepaalde S110 en andere Siemens-aandrijflijnen van de huidige generatie die de DRIVE-CLiQ-interface-standaard hebben aangenomen. Confirm from the specific drive system's hardware documentation whether the DRIVE-CLiQ interface and connector specification match — while the RJ45 physical connector format is consistent across DRIVE-CLiQ-equipped platforms, moet de compatibiliteit altijd worden gecontroleerd op de specifieke combinatie van aandrijving en motor in de installatie.
