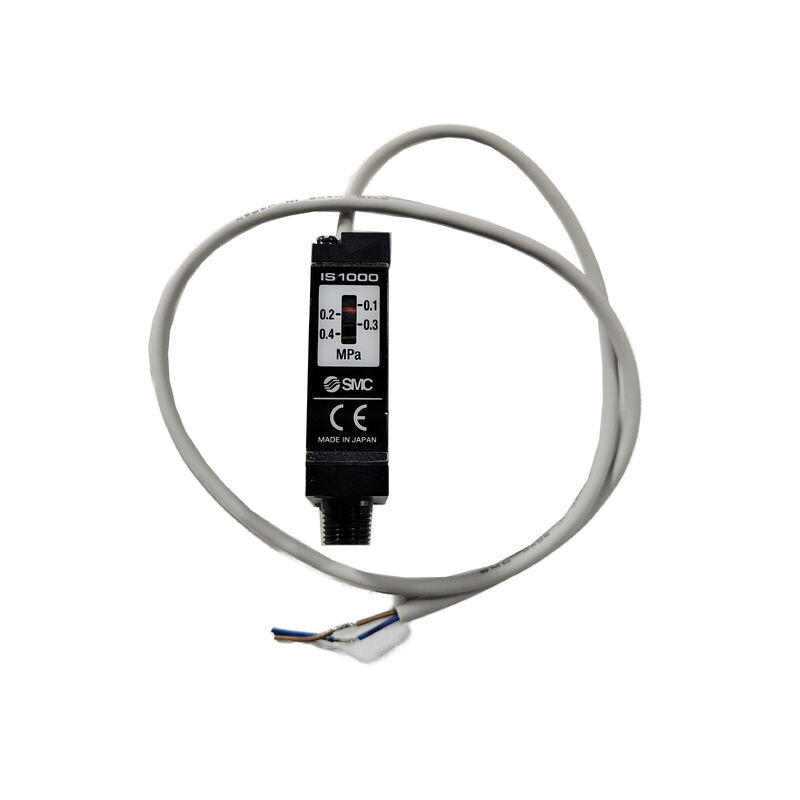

SMC IS1000-01 Druk- en Inertgasdrukschakelaar
Drukbewaking
De SMC IS1000-01 drukschakelaar bewaakt de druk van lucht en inert gas in pneumatische systemen. Het instelbereik van het UIT-punt is 0,1-0,4 MPa. Het apparaat weegt 74 g en maakt gebruik van een R 1/8 poort.
Technische Specificaties
| Parameter |
Specificatie |
| Merk |
SMC |
| Model |
IS1000-01 |
| Vloeistof |
Lucht / inert gas |
| Maximale bedrijfsdruk |
0,7 MPa |
| Testdruk |
1,0 MPa |
| Drukinstelbereik bij UIT-punt |
0,1-0,4 MPa |
| Hysteresis |
0,08 MPa of minder |
| Schaalfout |
±0,05 MPa |
| Herhaalbaarheid |
±0,05 MPa |
| Contacten |
1a |
| Bedrading |
Doorvoertule, standaard 0,5 m aansluitdraad |
| Behuizing |
Equivalent aan IP40 |
| Omgevings- en vloeistoftemperatuur |
−5 tot 60 °C, geen bevriezing |
| Poortmaat |
R 1/8 |
| Gewicht |
74 g |
Schakelen en Installatie
De herhaalbaarheid is ±0,05 MPa. De hysteresis is 0,08 MPa of minder. Houd rekening met beide waarden bij het instellen van de schakeldrempel. De standaard aansluitdraad is 0,5 m lang. Houd de omgevings- en vloeistoftemperaturen binnen −5 tot 60 °C en voorkom bevriezing.
Toepassingsgebieden
Toepassingsgebieden omvatten fabrieksautomatisering, pneumatische assemblageapparatuur, verpakkingsmachines en bewaking van perslucht. De schakelaar ondersteunt ook de bewaking van inertgasdruk binnen de gespecificeerde werkingsgrenzen.
Veelgestelde Vragen
V1: Welke vloeistoffen kan de SMC IS1000-01 bewaken?
A: Lucht en inert gas.
V2: Wat is het instelbare drukbereik?
A: Het instelbereik van het UIT-punt is 0,1-0,4 MPa.
V3: Wat is de maximale bedrijfsdruk?
A: 0,7 MPa. De waarde van 1,0 MPa is de testdruk.
V4: Welke aansluiting en bedrading gebruikt het?
A: Een R 1/8 poort en een standaard 0,5 m doorvoertule aansluitdraad.
