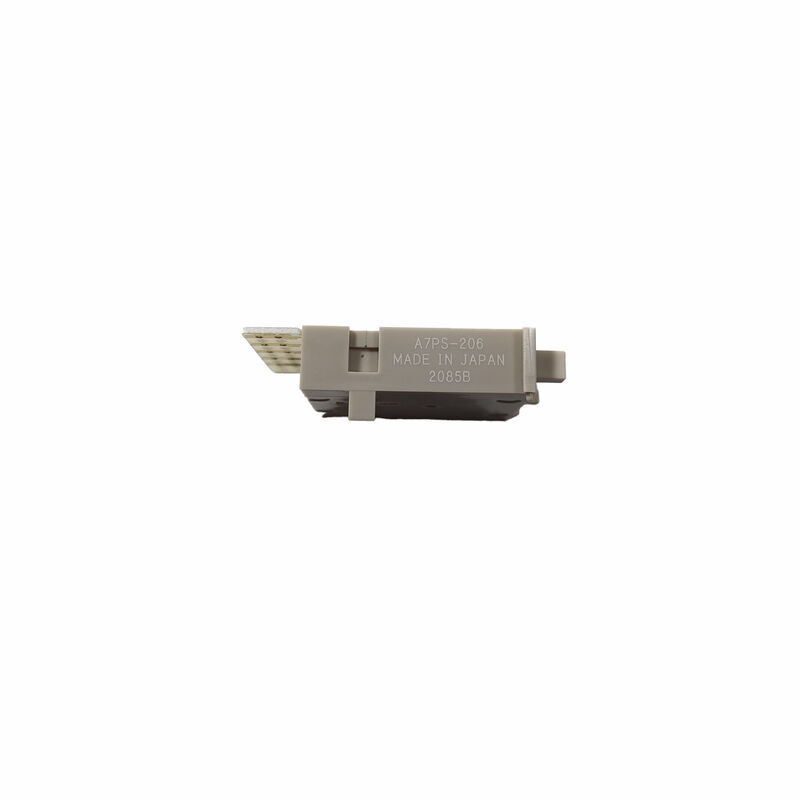

OMRON A7PS-206 BCD duimwielschakelaar met soldeeraansluitingen
Numerieke instellingen op het paneel
De OMRON A7PS-206 biedt handmatige decimale selectie via een push-mechanisme. Elke eenheid geeft één cijfer van 0 tot 9 weer en voert het bijbehorende BCD-contactpatroon uit. Grote karakters zorgen ervoor dat de geselecteerde waarde gemakkelijk te controleren is.
Technische specificaties
| Parameter |
Specificatie |
| Producttype |
Duimwielschakelaar |
| Uitvoercode |
Binair gecodeerd decimaal (BCD) |
| Weergave |
Eén cijfer, 0–9 |
| Karakter hoogte |
6,8 mm |
| Kleur behuizing |
Lichtgrijs |
| Terminals |
Soldeeraansluitingen |
| Montage |
Voorpaneel, inklikbaar met eindkappen |
| Schakelvermogen, resistieve belasting |
1 mA–0,1 A bij 50 VAC of 3,3–28 VDC |
| Bedrijfstemperatuur |
−10 tot +65°C |
Een meercijferige selector bouwen
Combineer individuele eenheden om een meercijferige instelcombinatie te creëren. Bijpassende eindkappen bevestigen het geheel aan het paneel. Afgedichte etalages helpen het binnendringen van stof te voorkomen. Sluit de BCD-contacten aan op een compatibel ingangscircuit en controleer de code op elke positie.
Industriële toepassingen
Toepassingsgebieden zijn onder meer werktuigmachines, apparatuur voor de productie van halfgeleiders en meetinstrumenten. Typische toepassingen zijn onder meer het invoeren van cyclustellingen, tijdinstellingen en numerieke limieten in een besturingssysteem.
Veelgestelde vragen
Vraag 1: Is de A7PS-206 een complete meercijferige assemblage?
A: Nee. Het is een schakeleenheid met één cijfer.
Vraag 2: Welke output levert het op?
A: Een BCD-contactpatroon voor het geselecteerde cijfer.
Vraag 3: Heeft het display stroom nodig?
A: Nee. De cijferweergave is mechanisch.
Vraag 4: Hoe is het elektrisch aangesloten?
A: Via soldeeraansluitingen.
