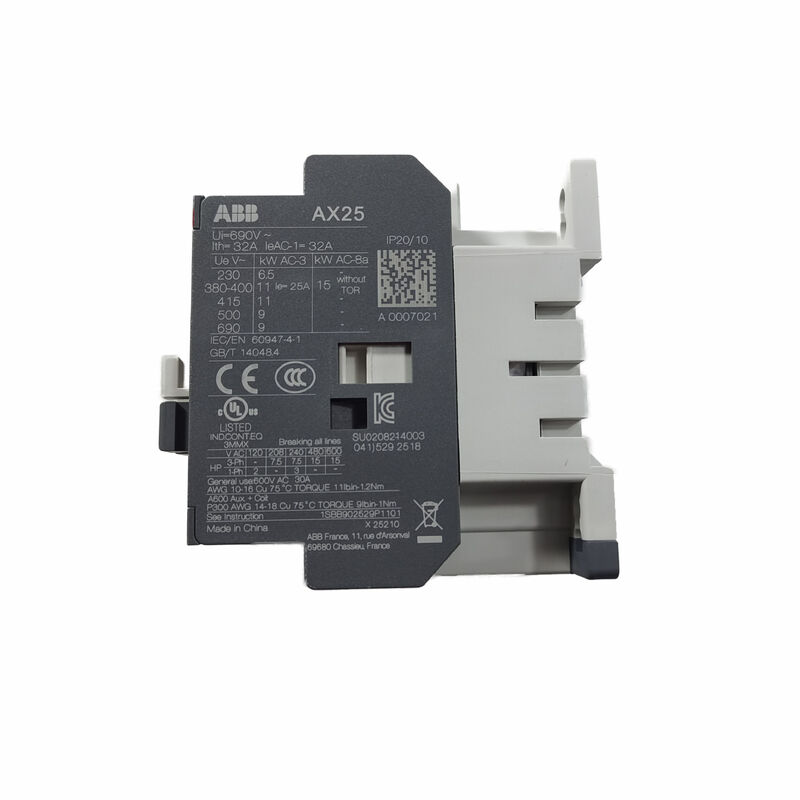

ABB AX25301081 25A Schakelaar met 24V AC Spoel
Schakelen van Driefasige Motoren
De ABB AX25301081, aangeduid als AX25-30-10-81, is een driepolige schakelaar voor de besturing van motor- en stroomcircuits. De 24V AC spoel werkt op 50/60Hz. Drie normaal open hoofdcontacten schakelen de belasting. Eén ingebouwd normaal open hulpcontact ondersteunt functies van het stuurcircuit.
Elektrische Specificaties
| Parameter |
Specificatie |
| Productaanduiding |
AX25-30-10-81 |
| ABB product ID |
1SBL931074R8110 |
| Hoofdcontacten |
3 NO |
| Ingebouwd hulpcontact |
1 NO |
| Spoelspanning |
24V AC, 50/60Hz |
| AC-3 nominale stroom |
25A bij 380/400V, 55°C |
| AC-3 motorvermogen |
11kW bij 380/400V |
| AC-1 nominale stroom |
32A bij 690V, 40°C |
| Aansluittype |
Schroefklemmen |
Integratie Stuurcircuit
Het hulpcontact kan een vasthoudcircuit of een signaal voor de bedrijfsstatus leveren. Compatibele hulpblokken die aan de voor- of zijkant gemonteerd kunnen worden, maken extra stuurcontacten mogelijk. Selecteer overbelastings- en kortsluitingsbeveiliging die overeenkomen met de motor en het circuit.
Toepassingsgebieden
Geschikte toepassingen zijn pomppanelen, ventilatiesystemen, transportbanden en industriële machines. Selecteer de schakelaar op basis van de bedrijfsspanning, motorstroom en schakelduur.
Veelgestelde Vragen
V1: Welke spoelvoeding vereist deze schakelaar?
A: 24V AC bij 50/60Hz.
V2: Hoeveel hulpcontacten zijn ingebouwd?
A: Eén normaal open contact.
V3: Wat is het motorvermogen bij 400V?
A: 11kW onder AC-3 bedrijf.
V4: Biedt het motoroverbelastingsbeveiliging?
A: Nee. Een geschikte aparte beveiliging is vereist.
