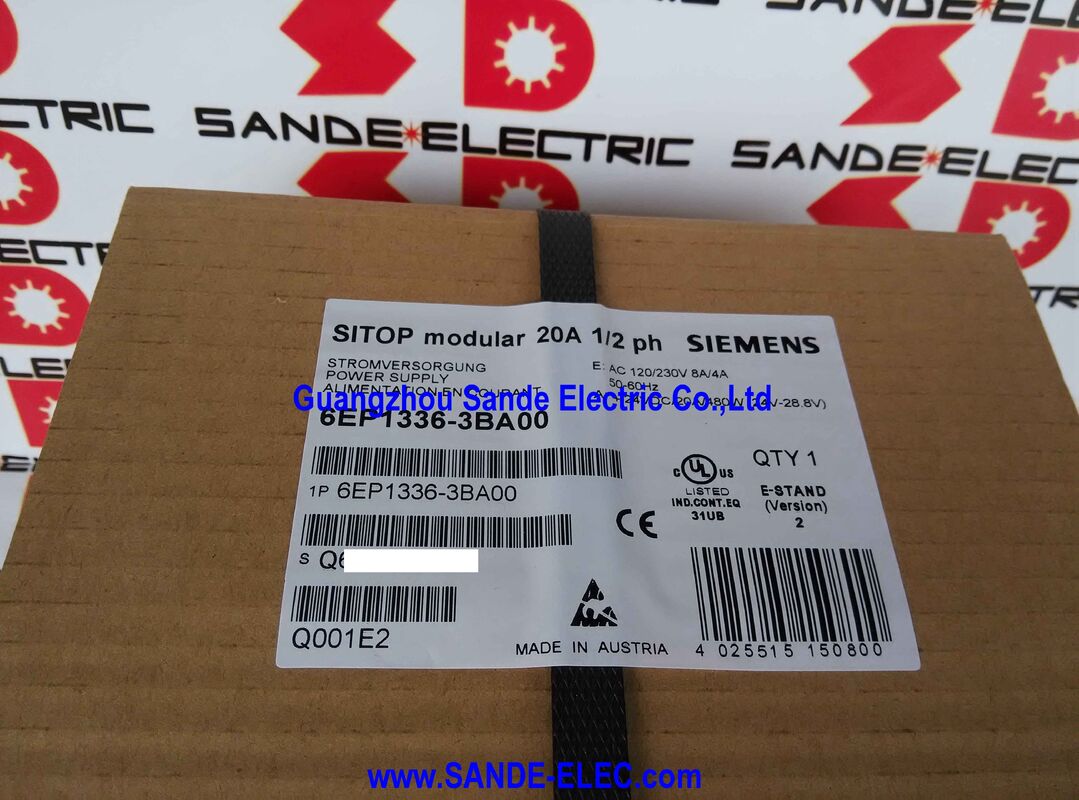

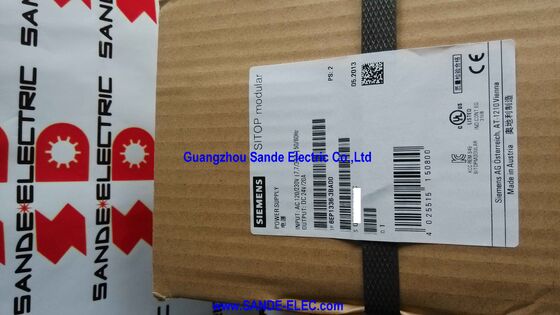

Sitop Modulaire 20 Stabiliseerde stroomvoorziening 6EP1336-3BA00 6EP1 336-3BA00 6EP1336-3BAOO

Siemens6EP1336-3BA00 | SITOP modulaire 24V DC / 20A / 480W voeding - PSU8200 / AC-ingang met groot bereik / Power Boost / DIN Rail

SITOP Modulair — Het 20A-werkpaard voor veeleisende paneelbouw

De 6EP1336-3BA00 is de 20A SITOP modulaire voeding van Siemens - de industriële benchmark voor betrouwbare 24V DC-voeding in complexe machines en systemen. Met een continu vermogen van 480 W en een breed ingangsbereik van 85-275 V AC accepteert dit apparaat vrijwel elke eenfasige netvoeding wereldwijd, zonder dat er jumpers of schakelaars moeten worden vervangen. Of het paneel nu is aangesloten op een Noord-Amerikaanse 120V-voeding of een Europese 230V-voeding, de 6EP1336-3BA00 wordt correct ingeschakeld.

De Power Boost-functie is de functie die SITOP Modular onderscheidt van standaard industriële voedingen. Wanneer een stroomonderbreker die een stroomafwaartse 24V DC-tak beschermt, moet uitschakelen, moet de gelijkstroomvoeding gedurende een fractie van een seconde 3 tot 10 keer de nominale stroom van de onderbreker pushen om de onderbreker in het magnetische (onmiddellijke) uitschakelgebied te drijven. De 6EP1336-3BA00 levert tot 60 A gedurende 25 ms – drie keer het nominale uitgangsvermogen van 20 A – speciaal om deze onderbrekers op betrouwbare wijze te activeren. Zonder voldoende booststroom trekt een defecte tak continu stroom, slaagt er niet in de stroomonderbreker te activeren en kan schade of brand veroorzaken.

Kortsluitgedrag is selecteerbaar tussen twee modi. In de constante stroommodus beperkt de voeding de stroom tot de nominale waarde en daalt de uitgangsspanning – handig voor systemen waarbij de belasting zelfs tijdens een storing enige stroom moet ontvangen. In de vergrendelende uitschakelmodus wordt de voeding uitgeschakeld bij kortsluiting en is een handmatige reset vereist. Dit is handig voor gecontroleerde foutreacties waarbij het systeem moet stoppen en de operator moet waarschuwen.

Belangrijkste specificaties

Vervangingsopmerking — 6EP1336-3BA10

De 6EP1336-3BA10 is de door Siemens bevestigde directe vervanger van de 6EP1336-3BA00. De specificaties zijn elektrisch identiek: dezelfde 85-275V AC-ingang, dezelfde 24V DC/20A/480W-uitgang, dezelfde Power Boost- en LED-functies. Het fysieke verschil is de breedte van de behuizing: 90 mm voor de 3BA10 versus 160 mm voor de 3BA00. De 3BA10 neemt minder DIN-railruimte in beslag. Controleer de paneeluitsparing en de ruimte op de DIN-rail bij montage achteraf.

Veelgestelde vragen

Vraag 1: Wat is de Power Boost-functie en waarom is dit belangrijk?

De Power Boost levert tot 60A gedurende 25 ms – drie keer de nominale 20A. Deze piekstroom is essentieel voor het uitschakelen van magnetische stroomonderbrekers op de 24V DC-distributie. Voor de magnetische uitschakeling van een standaard onderbreker is 5 tot 10 keer de nominale stroom nodig om onmiddellijk uit te schakelen. Zonder voldoende booststroom is het mogelijk dat een defecte tak de onderbreker niet activeert, waardoor de fout blijft bestaan. De Power Boost van de 6EP1336-3BA00 zorgt voor een betrouwbare, snelle opheffing van stroomafwaartse beveiligingsapparaten.

Vraag 2: Wat is het verschil tussen constante stroom en kortsluitingsgedrag met vergrendeling?

In de constante stroommodus beperkt de voeding de uitgangsstroom tot ongeveer de nominale waarde wanneer de uitgang wordt kortgesloten: de uitgangsspanning stort in, de voeding blijft ingeschakeld en de belasting ontvangt een beschermde stroom. Wanneer de kortsluiting wordt opgeheven, herstelt de voeding zich automatisch. In de vergrendelende uitschakelmodus ontkoppelt de voeding de uitgang volledig en wordt uitgeschakeld. Er is een handmatige reset vereist (doorgaans de AC-ingang opnieuw inschakelen) om opnieuw op te starten. Selecteer vergrendelende uitschakeling waarbij een fout het systeem moet stoppen en een reactie van de operator moet activeren.

Vraag 3: De uitgangsspanning is instelbaar. Wat is het doel van een aanpassing boven 24V DC?

De uitgang is instelbaar van 24V tot 28,8V DC. Een hogere uitgangsspanning compenseert de spanningsval bij lange kabeltrajecten tussen de voeding en 24V-belastingen op afstand. Als de voeding zich aan het ene uiteinde van een groot paneel of machine bevindt en de belastingen zich aan het andere uiteinde bevinden, verlaagt de kabelweerstand de klemspanning bij de belasting. Als u de voedingsuitgang instelt op 25V of 26V, wordt er ondanks de kabelval 24V geleverd aan de klemmen van de belasting. Meet de klemspanning bij de meest afgelegen kritische belasting voordat u deze aanpast.

Vraag 4: Kunnen meerdere 6EP1336-3BA00-eenheden parallel worden aangesloten voor een hogere stroomsterkte?

Ja. Het SITOP Modular-assortiment ondersteunt parallelle werking met optionele symmetrische belastingsverdeling. De uitgangsspanning is op beide units identiek ingesteld en beide voeden de gedeelde 24V DC-bus. Voor volledig automatische belastingverdeling worden redundantiemodules van Siemens (bijv. SITOP-redundantiemodule) toegevoegd aan de parallelle configuratie voor echte N+1-redundantiewerking.

Vraag 5: Waar is de 6EP1336-3BA00 verkrijgbaar nadat deze is stopgezet?

Via de gevestigde SITOP PSU-aftermarket - door Siemens geautoriseerde distributeurs (waar voorraad blijft), gespecialiseerde dealers van industriële stroomvoorzieningen en geteste overtollige leveranciers. Bij nieuwe aanschaf is de 6EP1336-3BA10 de directe vervanger met identieke elektrische prestaties in een smallere behuizing. Controleer de paneelruimte voordat u de 3BA10 specificeert als vervanging voor een bestaande 3BA00-installatie.
