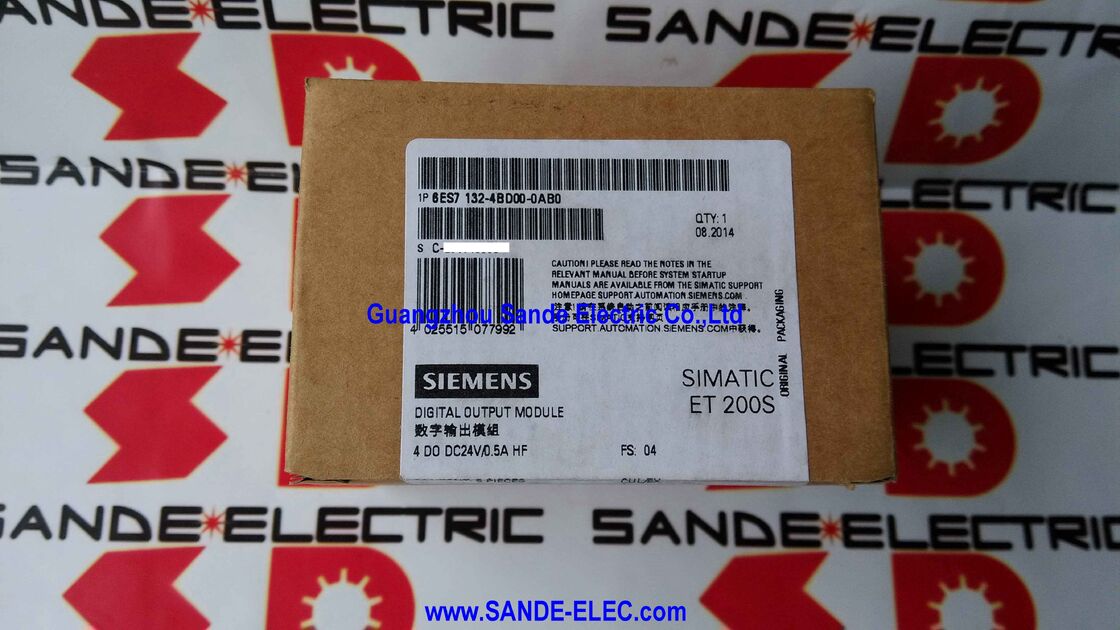

6ES7132-4BD00-0AB0 ∙ SIMATIC ET 200S 4DO Digitale Uitgangsmodule ∙ 24VDC / 0.5A per kanaal / HF Diagnostiek / 100μs / 15mm / Kortsluitingsdetectie

4-kanaal-uitgang, 15 mm breed

Het ET 200S gedistribueerde I/O-systeem is gebouwd rond smalle, single-functionele elektronische modules.Voor gedistribueerde I/O-stations met beperkte ruimteDe breedte van 15 mm maakt een hoge I/O-dichtheid mogelijk met meerdere modules die naast elkaar in een kleine ruimte zijn gemonteerd.

Elk van de vier kanalen schakelt 24VDC op maximaal 0,5 A met een vermogen van niet meer dan 50 W.

Belangrijkste specificaties

HF High Feature Means Per-Channel Diagnostiek

De elektronische modules ET 200S worden aangeduid als:ST (Standaard)ofHF (High Feature)De 6ES7132-4BD00-0AB0 draagt de aanduiding HF.

Het praktische verschil is de diagnostische mogelijkheid. De standaard (ST) uitvoermodule schakelt zijn kanalen en bevestigt de uitvoerstatus, maar identificeert niet welk specifiek kanaal een fout heeft ontwikkeld.De HF-module voegt kanaal voor kanaal thermische kortsluitingsdetectie toeWanneer de belasting van een uitgangskanaal overmatig stroom opneemt, wordt een ingekapte magnetron, een kortgesloten bedradingssegment,of een gebrekkige klep spoel de HF-module identificeert en rapporteert het specifieke kanaal dat gebrekkig is.

De foutmelding gaat terug via de ET 200S interface module naar de diagnostische buffer van de CPU.het machinekantoor kan precies bepalen welk uitgangskanaal en welk veldapparaat de overstromingstoestand veroorzaaktVoor systemen met veel actuatoren verspreid over een gedistribueerde lay-out, beperkt dit een foutonderzoek van "ergens op Station 4" tot "Kanal 2 van module slot 3, Station 4".

Toepassingsscenario's

Beheersing van magnetoventiel op een vulmachine:Acht ET 200S-uitgangsmodules in één gedistribueerd station regelen 32 pneumatische kleppen.zonder elke magnetische aansluiting voor handmatige tests te trekken.

Beheersing van de vervoerband:24VDC-actuatoren (pushers, stops, omleiders) over een productielijn die wordt bestuurd via ET 200S-verdeelde stations.

Schakelingen voor indicator- en signaallampen:Meerdere 24VDC-signaltorenlampen en statusindicatoren aangedreven door 4DO-uitgangskanalen in een ET 200S-station in een machinekast.

Veelgestelde vragen

V1: Wat is het verschil tussen de 6ES7132-4BD00-0AB0 (HF) en de standaard (ST) variant?

De ST-variant (bv. 6ES7132-4BD02-0AA0) biedt de basis 4DO-uitgangsfunctie zonder perkanaaldiagnostiek.De HF-variant voegt thermische kortsluitingsdetectie toe op elk afzonderlijk uitgangskanaal en rapporteert fouten per kanaal terug naar de CPU. Kies de ST voor kostensensitieve installaties waar perkanaaldiagnostiek niet vereist is; kies de HF waar diagnostische transparantie nodig is om de onderhoudstijd te verminderen.

V2: Kan de 6ES7132-4BD00-0AB0 inductieve belastingen rechtstreeks schakelen?

Ja, met passende voorzorgsmaatregelen. De uitgangstransistor is gemeten op 0,5A. Inductieve belastingen (solenoïde kleppen, relais spoelen) genereren terug-EMF bij de-energisatie.Het uitgangscircuit van de module biedt basisbescherming, maar voor grote inductieve belastingen of lange schakelcycli vermindert het toevoegen van een vrije diode of onderdrukkingscircuit over de belasting de spanning op de uitgangstransistor en verlengt de levensduur van de module.Verifiëren van de specifieke inductieve belastingkenmerken tegen de nominale uitgang van de module.

V3: Hoeveel 6ES7132-4BD00-0AB0-modules kunnen in één ET 200S-station worden gemonteerd?

Het aantal is afhankelijk van de ET 200S-interface-module in het station en de maximale I/O-uitbreiding ervan.Elke 6ES7132-4BD00-0AB0 heeft 4 uitgangsbits en één fysieke slot op de rij van de ET 200S-terminalmodule. The interface module's documentation specifies the maximum number of electronic modules per station and the total backplane power budget — confirm both constraints when planning a station configuration.

V4: Hoe zijn de uitgangen op de 6ES7132-4BD00-0AB0 aangesloten?

De module maakt gebruik van de ET 200S-terminalmodule (TM-E of TM-P-serie) voor de veldbedrading.en de elektronische module sluit zich aan in de terminalmodule zonder de veldbedrading te verstorenHierdoor kan de elektronische module worden verwijderd en vervangen voor service zonder enige veldkabels te ontkoppelen.

V5: Welke LED-indicatoren zijn er op de 6ES7132-4BD00-0AB0?

De module is voorzien van vier groene LED's voor de status van de uitgang (één per kanaal) die aangeven wanneer elke uitgang wordt aangesloten.en een diagnostische indicator die oplicht wanneer een storing (kortsluiting) wordt gedetecteerd op een kanaal. The channel-specific LED pattern combined with the diagnostic indicator allows a field technician to visually identify which channel is active and whether any fault condition is present without connecting a laptop.
