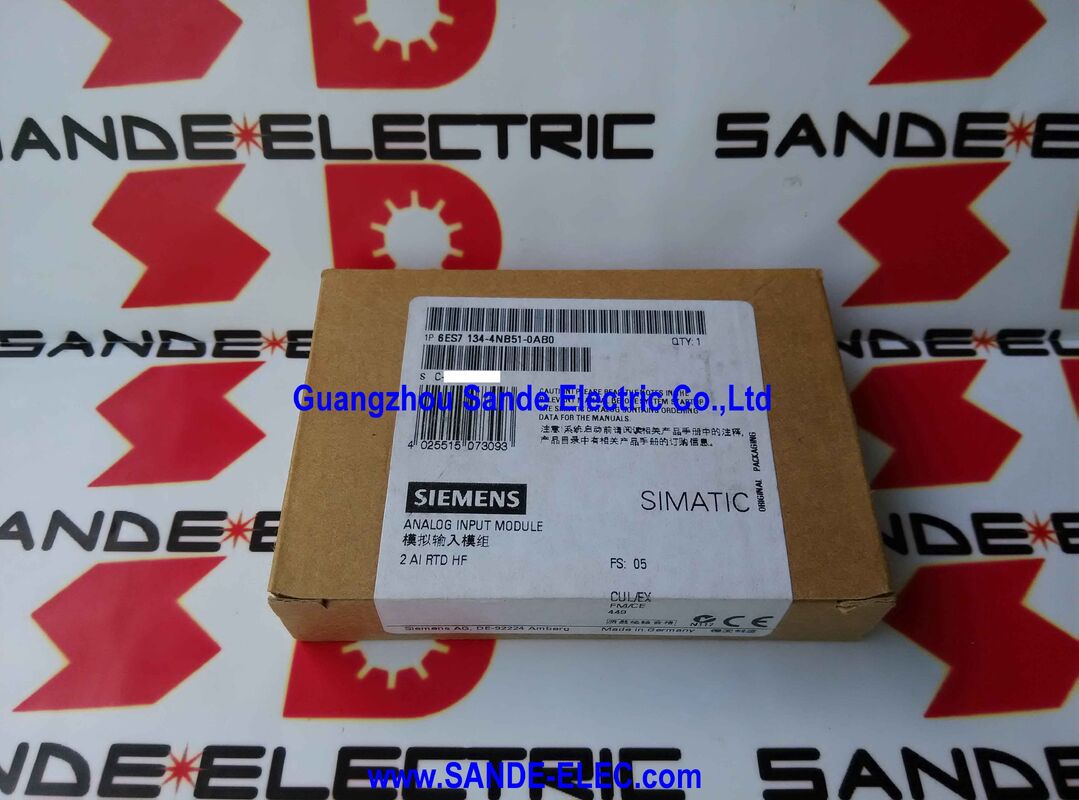

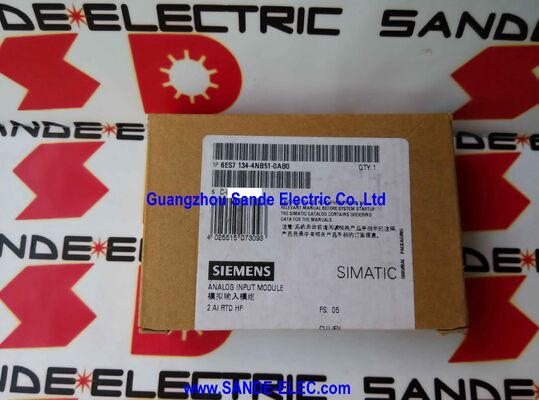

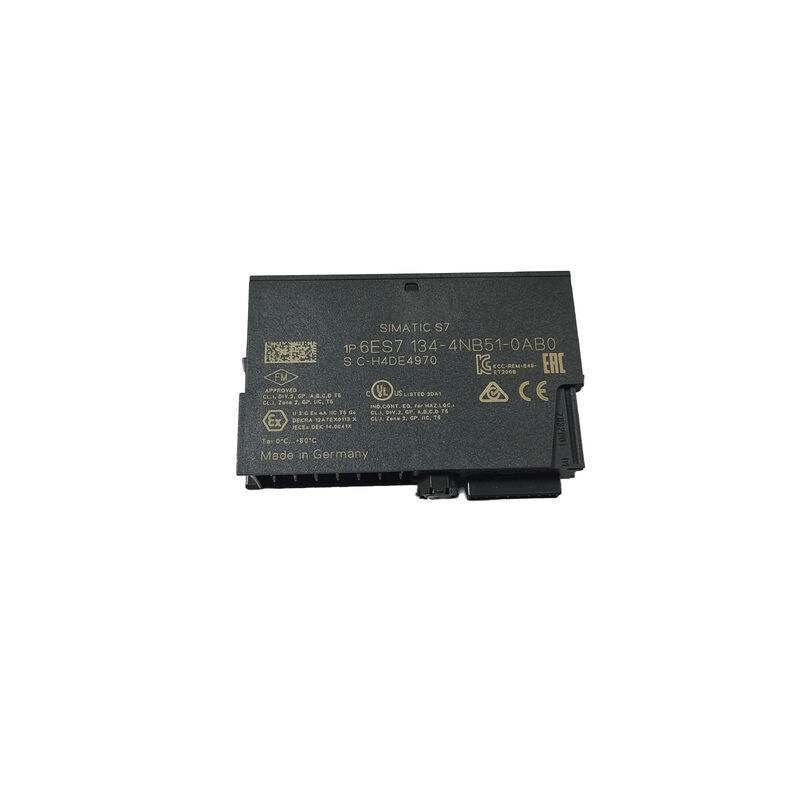

Elektronisch module 6ES7134-4NB51-0AB0 6ES7 134-4NB51-0AB0 6ES7134-4NB51-OABO

Siemens 6ES7134-4NB51-0AB0 | SIMATIC ET 200S 2AI RTD module met hoge functionaliteit — 15-bits / ±0,1% / 2/3/4-draads/lijncompensatie

Hoogwaardige RTD-ingang — 15-bits resolutie met ingebouwde kabelcompensatie

De 6ES7134-4NB51-0AB0 is de 2AI RTD High Feature analoge ingangsmodule voor Siemens SIMATIC ET 200S gedistribueerde I/O. Twee ingangskanalen accepteren elk een weerstandstemperatuurdetector (RTD) – een Pt100-, Pt200-, Pt500-, Pt1000-, Ni100-, Ni120- of Cu10-sensor – en sturen een temperatuurmeting terug naar de PROFIBUS DP-master met een resolutie van 15 bit plusteken. Met een nauwkeurigheid van ±0,1% is dit een van de meest nauwkeurige temperatuurinvoeropties in het assortiment analoge ET 200S-modules.

De aanduiding "High Feature" (HF) is een betekenisvol onderscheid. Standaard RTD-modules in de ET 200S-familie bieden een lagere resolutie en minder nauwkeurige metingen. De HF-module voegt een hogere resolutie toe (15-bit versus 13-bit op standaardmodules) en interne lijnweerstandscompensatie – de functie die hem het meest onderscheidt in veldtoepassingen.

Compensatie van interne lijnweerstandverwijdert de temperatuurmeetfout die wordt veroorzaakt door de weerstand van de kabel die de RTD-sensor met de module verbindt. In 2-draads RTD-installaties draagt ​​de kabelweerstand rechtstreeks bij aan de sensorweerstand en is deze niet te onderscheiden van de temperatuur; een kabel van 20 ohm ziet eruit als een temperatuurafwijking van 20 ohm (ongeveer 50 °C bij Pt100). Het interne compensatiecircuit van de HF-module meet en trekt deze kabelweerstandsfout af zonder dat externe correctie nodig is, waardoor 2-draads installaties met redelijke nauwkeurigheid praktisch zijn voor afstanden waar 2-draads bekabeling de economische keuze is.

3-draads- en 4-draadsinstallaties elimineren kabelweerstandsfouten bij de sensor met behulp van de traditionele Kelvin-detectie- of brugtechnieken, maar vereisen meer geleiders per sensor. De module ondersteunt alle drie de bedradingsconfiguraties, waardoor de systeemontwerper flexibiliteit krijgt in de sensorbedradingsstrategie per sensorpositie.

Belangrijkste specificaties

6ES7134-4NB51 versus 6ES7134-4NB01 — RTD versus thermokoppel

Beide dragen het voorvoegsel "NB" en de aanduiding High Feature, maar meten verschillende sensortypen:

Deze twee modules zijn niet uitwisselbaar; beide accepteren dezelfde ET 200S-terminalmodule, maar de elektronica en meettechniek verschillen volledig. Bevestig het sensortype in de installatie voordat u het opgeeft.

Veelgestelde vragen

Vraag 1: Welke typen RTD-sensoren zijn compatibel met de 6ES7134-4NB51-0AB0?

De module accepteert standaard industriële platina- en nikkel-RTD-typen: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 en Cu10 (DIN/IEC-standaardcurven). Het sensortype wordt per kanaal geconfigureerd in de ET 200S-moduleparameters tijdens STEP 7- of TIA Portal-hardwareconfiguratie. Bevestig het sensortype dat in de applicatie is geïnstalleerd voordat u gaat configureren.

Vraag 2: Welke terminalmodule is vereist voor de 6ES7134-4NB51-0AB0?

De module vereist een ET 200S-terminalmodule - ofwel TM-E15S24-AT (schroefterminal, 6ES7193-4CL20-0AA0) of TM-E15C24-AT (veerklemterminal, 6ES7193-4CL30-0AA0). De terminalmodule levert de veldbedradingsterminals en wordt fysiek aangesloten op de ET 200S-rail. Klemmodules moeten afzonderlijk worden besteld.

Vraag 3: Hoe werkt de compensatie van de interne lijnweerstand, en wanneer maakt dit uit?

In een 2-draads RTD-circuit voert de kabel die de sensor met de module verbindt de meetstroom en introduceert ook een weerstand die bijdraagt ​​aan de sensormeting als een temperatuur-offsetfout. Interne compensatie past een correctie toe op basis van een bekende referentiemeting om deze kabelweerstand van het resultaat af te trekken. Dit is het belangrijkst bij lange tweedraadskabels: bij Pt100 introduceert elke 1Ω kabelweerstand ongeveer 2,5°C meetfout zonder compensatie. De HF-module vermindert deze fout zonder dat er 3- of 4-draads bedrading nodig is.

Vraag 4: De 6ES7134-4NB51-0AB0 wordt niet meer leverbaar. Is er momenteel een vervanging van Siemens?

Het ET 200S-systeem is vervangen door het ET 200SP-platform. ET 200SP biedt gelijkwaardige RTD-ingangsmodules met compatibele meetmogelijkheden. Voor bestaande ET 200S-installaties kunt u 6ES7134-4NB51-0AB0 aanschaffen via de ET 200S-aftermarket. Gebruik voor nieuwe systeemontwerpen het ET 200SP-equivalent. Bevestig het exacte vervangingstype bij Siemens Industry Mall.

Vraag 5: De SF-LED brandt op de 6ES7134-4NB51-0AB0. Wat geeft dit aan?

De SF-LED (groepsfout) geeft een fout op moduleniveau aan - meestal een sensorsignaal dat buiten het bereik ligt (open circuit, kortsluiting of sensorwaarde buiten het geconfigureerde bereik), of een hardwarefout in de module. Lees de diagnostische gegevens via STEP 7 of TIA Portal om de specifieke foutcode te identificeren. Open circuit RTD (sensordraadbreuk) is de meest voorkomende oorzaak van activering van SF LED's; het presenteert zich als een upscale- of downscale-lezing, afhankelijk van het pauzetype.
