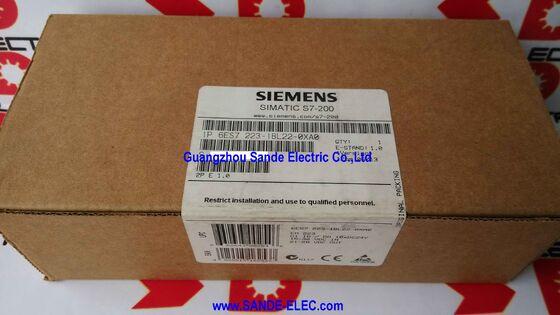

6ES7223-1BL22-0XA0 | SIMATIC S7-200 EM 223 Digitale I/O — 16 DI + 16 DO / 24VDC / 0,5A per uitgang / −20 tot +60°C / 100×75×30mm

16 ingangen + 16 uitgangen in één uitbreidingsmodule

De 6ES7223-1BL22-0XA0 (EM 223) breidt het I/O-aantal van een SIMATIC S7-200 CPU uit door tegelijkertijd 16 digitale ingangen en 16 digitale uitgangen toe te voegen. Eén enkele EM 223 verdubbelt de I/O-capaciteit van een CPU die begint met 16 of minder ingebouwde punten, waardoor het gecombineerde systeem een ​​dichtheid bereikt die de meeste kleine tot middelgrote machinebesturingsvereisten dekt.

De EM 223 klikt op de rechterkant van de S7-200 CPU of de voorgaande uitbreidingsmodule. De lokale uitbreidingsbus vervoert stroom en gegevens tussen de CPU en alle aangesloten uitbreidingsmodules. Er is geen aparte voedingskabel nodig voor modulecommunicatie; de ​​systeemvoeding op 24 V DC voedt ook de circuits aan de veldzijde van de module.

Belangrijkste specificaties

24VDC ingangstolerantie — Werkt onder reële leveringsomstandigheden

De 24VDC-ingangsspanningstolerantie van ±20% betekent dat de module op betrouwbare wijze ingangen van 21VDC tot 28VDC leest. Industriële 24V-voedingen zijn zelden exact 24V; een voedingsregeling van ±10% of systemen met batterijvoeding en variabele laadtoestanden kunnen spanningen over dit bereik produceren. De 21–28VDC-tolerantie van de EM 223 zorgt ervoor dat ingangssignalen correct worden herkend over het volledige bereik van de voedingsvariatie, zonder valse metingen of gemiste overgangen.

Uitgangskanalen worden gevoed vanuit dezelfde 24V-voeding. De uitgangsstroom van 0,5 A per kanaal omvat magneetkleppen (doorgaans 0,1–0,35 A), indicatielampen en kleine relaisspoelen – de standaard belastingstypes voor actuatoren in machineautomatisering bij deze I/O-dichtheid.

Compacte vorm — 100 × 75 × 30 mm

Met een hoogte van 100 mm, een breedte van 75 mm en een diepte van 30 mm neemt de EM 223 minimaal paneeloppervlak in beslag. Dankzij de smalle modulevoetafdruk van het S7-200-systeem kunnen meerdere uitbreidingsmodules in een paneelsectie worden gestapeld zonder de grotere chassisvoetafdruk van rackgebaseerde systemen.

Voor kleine machinepanelen – feeders, transportbanden, verpakkingsstations – waar elke millimeter DIN-railruimte kosten met zich meebrengt, houdt de compacte EM 223-vormfactor het controllersysteem binnen een beheersbare behuizingsgrootte.

Beveiligingsfuncties — Overstroom en overspanning

De module is voorzien van overstroom- en overspanningsbeveiliging op de uitgangskanalen. Een uitgang die kortgesloten of overbelast is, activeert het beveiligingscircuit, waardoor de uitgang wordt uitgeschakeld voordat er schade optreedt. De module bewaakt zijn eigen bedrijfstoestand en rapporteert foutstatussen aan de CPU.

Voor veldinstallaties waarbij uitgangsbedrading per ongeluk kan worden kortgesloten tijdens onderhoud of verplaatsing van apparatuur, voorkomt de ingebouwde beveiliging herhaalde modulestoringen als gevolg van kortsluitingen in het veld.

Toepassingsscenario's

Uitbreiding transportbandbesturing:Een S7-200 CPU beheert een transportbandsysteem, maar heeft extra I/O nodig voor een nieuwe wisselsectie. Eén 6ES7223-1BL22-0XA0 voegt 16 ingangen (eindschakelaars, sensoren) en 16 uitgangen (omstellingsactuatoren, signaallampen) toe aan het bestaande S7-200-systeem zonder de CPU te vervangen.

Verpakkingsmachine:Filmaandrijf-, seal-, snij- en uitwerpmechanismen vereisen meer I/O dan de basis-S7-200 CPU biedt. De EM 223 levert de 32 extra punten die nodig zijn voor het uitgebreide machinegedeelte.

Onderhoud van de oudere S7-200:Een EM 223 in een draaiende machine valt uit. De directe vervanging van de 6ES7223-1BL22-0XA0 herstelt de I/O zonder programmawijzigingen; de CPU blijft na vervanging dezelfde positie van de uitbreidingsmodule adresseren.

Veelgestelde vragen

Vraag 1: Welke S7-200 CPU's zijn compatibel met de 6ES7223-1BL22-0XA0?

De EM 223-uitbreidingsmodule is compatibel met alle S7-200 CPU's die lokale uitbreiding ondersteunen: CPU 221 (beperkt), CPU 222, CPU 224, CPU 224XP en CPU 226. De CPU 221 ondersteunt minder uitbreidingsmodules dan de hogere modellen. Controleer het maximale aantal uitbreidingsmodules van de specifieke CPU voordat u de systeemconfiguratie plant.

Vraag 2: Hoeveel EM 223-modules kunnen op één S7-200 CPU worden aangesloten?

Het aantal uitbreidingsmodules wordt beperkt door het maximale aantal uitbreidingen van het CPU-type. De CPU 226 ondersteunt bijvoorbeeld maximaal 7 uitbreidingsmodules. De totale uitbreidingscapaciteit wordt ook beperkt door de beschikbare lokale I/O-adresruimte van de CPU. Elke EM 223 neemt twee I/O-bytes (ingangen) en twee I/O-bytes (uitgangen) in beslag in het I/O-beeld van de CPU. Plan de I/O-adrestoewijzing voordat u meerdere EM 223-modules toevoegt.

Vraag 3: Welke programmeersoftware wordt gebruikt voor het S7-200-systeem met EM 223?

STEP 7-Micro/WIN is de programmeer- en configuratiesoftware voor de S7-200-serie. De EM 223 wordt geconfigureerd in het systeemblok van STEP 7-Micro/WIN, waar de ingangs- en uitgangsadressen worden toegewezen. De ingebouwde programmeerpoort van de CPU wordt met behulp van een PC/PPI-kabel op de programmeer-PC aangesloten. Voor de S7-200 SMART-variant is STEP 7-MicroWIN SMART de bijbehorende software.

Vraag 4: Wat is de maximale uitgangsstroom voor de 6ES7223-1BL22-0XA0 en kan deze motorschakelaars rechtstreeks aansturen?

Elk uitgangskanaal verwerkt maximaal 0,5A. Kleine motorschakelaarspoelen (voor schakelaars met een vermogen tot een paar kilowatt) trekken doorgaans 0,1–0,3 A bij 24 VDC - binnen het uitgangsvermogen van de EM 223. Voor grotere contactorspoelen die meer dan 0,5A verbruiken, is een tussenrelais met een 24VDC-spoel met een vermogen binnen de 0,5A-limiet vereist tussen de EM 223-uitgang en de contactorspoel.

V5: Wat vervangt de 6ES7223-1BL22-0XA0 voor nieuwe ontwerpen?

Het directe vervangende onderdeel is de 6ES7223-1BL21-0XA0. Voor nieuwe machineontwerpen die momenteel S7-200 I/O specificeren, biedt migratie naar de S7-1200-serie met de bijbehorende SIMATIC S7-1200-uitbreidingsmodules een ondersteund, actief ontwikkeld platform met een vergelijkbare I/O-voetafdruk.
