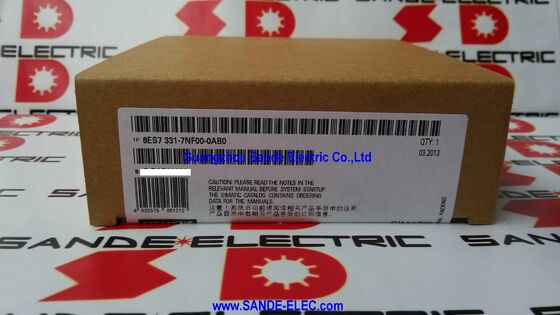

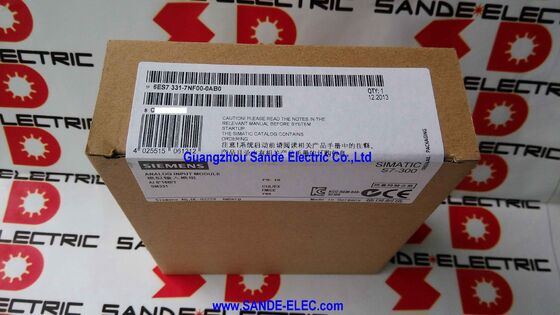

Siemens 6ES7331-7NF00-0AB0 ∙ SIMATIC S7-300 SM 331 Analoog Input ∙ 8-kanaal / 16-bit / Geïsoleerd / ±10V / 4 ∙20mA / 55ms / 40-pool

8 Geïsoleerde analoge ingangen, configuratie van kanaalgroepen

De 6ES7331-7NF00-0AB0 is de SM 331 16-bits analoge invoermodule voor Siemens SIMATIC S7-300. It provides eight isolated analogue input channels — four channel groups of two channels each — where each group is independently configured for measurement type (voltage or current) and measuring rangeTwee kanalen in groep 0 kunnen worden ingesteld op spanning, terwijl twee in groep 1 worden ingesteld op stroom, zonder enige interactie tussen de groepen.

De elektrische isolatie tussen de module en de S7-300 CPU backplane galvanische isolatie gemeten op 50V gemeenschappelijk ontkoppelt de veldcircuitgrond van de PLC backplanegrond.Dit beschermt de PLC tegen common-mode spanningen aanwezig in het veld, elimineert meetfouten in de grondlus en biedt een zekere mate van bescherming aan de CPU als er een veldcircuitfout optreedt.De COM-classificatie van 50 V bepaalt de maximale common-mode-spanning tussen elk ingangskanaal en de gemeenschappelijke terminal van de geïsoleerde module..

Bij 55 ms voor alle 8 kanalen bij 16-bits (50Hz afwijzing) integratietijd is de SM 331 zeer geschikt voor meettoepassingen ­ temperatuurzenders, drukzenders, stroommeters,en niveausensoren ‡ waar de meetsnelheid secundair is aan nauwkeurigheid en geluidsverwijderingDe integratietijd kan worden verkort tot 10 ms voor een snellere update met enige vermindering van de geluidsdichtheid.

Belangrijkste specificaties

6ES7331-7NF00 versus 6ES7331-7NF10

De NF10 is de verbeterde variant ∙ het controleert limietwaarden voor alle 8 kanalen en ondersteunt isochrone modus (gesynchroniseerd met de cyclus van de CPU).Beide hebben dezelfde invoerbereikenBevestig welke variant wordt geïnstalleerd wanneer u een vervanging specificeert ̇ de twee zijn fysiek vergelijkbaar, maar hebben verschillende functionaliteiten.

Veelgestelde vragen

V1: Hoe is het meettype geconfigureerd voor elke kanaalgroep op de 6ES7331-7NF00-0AB0?

Het meettype (spanning of stroom) en het meetbereik voor elke kanaalgroep zijn ingesteld in STEP 7 of TIA Portal Hardware Configuration.de parameters van elke kanaalgroep worden ingesteld op het vereiste invoerbereik (eDe parameters worden als onderdeel van het PLC-project naar de module gedownload.

V2: Kan de 6ES7331-7NF00-0AB0 RTD- of thermocouplesensoren rechtstreeks meten?

De 6ES7331-7NF00-0AB0 ondersteunt alleen spannings- en stroominvoer. Voor RTD (Pt100, Ni100) meting is de speciale SM 331 AI 8×RTD module (6ES7331-7PF01-0AB0) vereist.de SM 331 AI 8×TC-module (6ES7331-7PF11-0AB0) is gespecificeerdAls een RTD- of thermocouple-zender een signaal van 4 ‰ 20 mA geeft, kan de 6ES7331-7NF00-0AB0 dit omgezette signaal accepteren.

V3: Wat betekent de benaming "geïsoleerd" voor deze module?

Geïsoleerd betekent dat er een galvanische scheiding is tussen de veldinvoercircuits van de module en het achtervlak van de S7-300 CPU.Het veldcircuit gemeenschappelijk en de CPU backplane grond zijn niet verbonden in de moduleDit elimineert grondlusstromen die een meetfout zouden veroorzaken wanneer veldtoestellen op verschillende punten worden geaard en beschermt de PLC tegen spanningsovergangen en storingen op veldniveau.

V4: Hoe beïnvloedt de integratietijd de nauwkeurigheid en geluidsverwijdering?

Bij 100 ms integratie (50 Hz afwijzing) wordt de geluidsverwijdering en nauwkeurigheid verbeterd.de module bereikt haar beste geluidsdichtheid 50Hz lijn frequentie interferentie van stroomkabels koppeling in veld bedrading wordt afgewezenBij 10 ms integratie is de update snelheid sneller, maar de geluidsdichtheid is verminderd.100 ms integratie is de voorkeurVoor snellere proceslussen wordt doorgaans 20 ms of 16,67 ms (60 Hz afwijzing) geselecteerd.

V5: Welk type voorste aansluiting vereist de 6ES7331-7NF00-0AB0?

De module maakt gebruik van een 40-pool schroef terminal front connector.Voor S7-300 40-pool modules zijn twee voorste aansluitingstypen beschikbaar: schroeftype (6ES7392-1AM00-0AA0) en veerkooitype (6ES7392-1BM00-0AA0).
