Allen-Bradley 1756-IB32 | ControlLogix 32-punts 12/24V DC Digitale Ingangsmodule

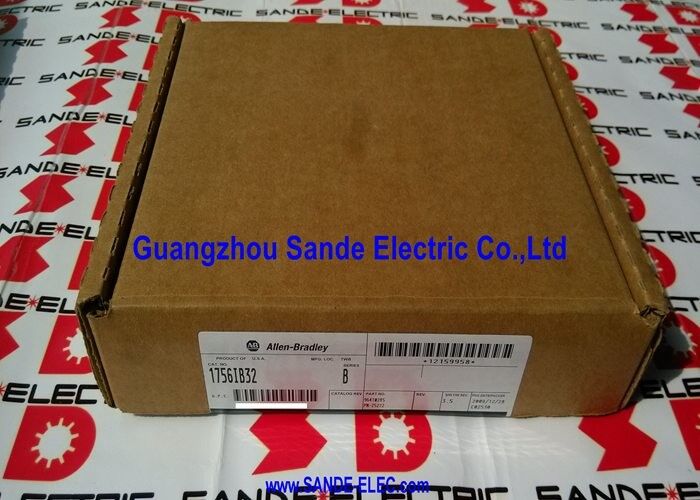

Onderdeelnummer: 1756-IB32

Fabrikant: Rockwell Automation / Allen-Bradley (VS)

Producttype: Digitale Ingangsmodule — 32-punts DC

32 Punten Discrete Ingang in Eén Slot

De 1756-IB32 bevat 32 DC digitale ingangspunten in één 1756 ControlLogix chassis-slot. Elk punt leest de aan/uit-status van een veldapparaat — een eindschakelaar, naderingssensor, drukknop, magneetventielfeedback, foto-elektrische sensor, of elk ander 12/24V DC discreet signaal — en koppelt die status aan de ingangstabel van de controller, zodat het Logix-programma erop kan reageren.

Met 32 punten per slot levert de 1756-IB32 de hoogste ingangsdichtheid in het standaard ControlLogix DC ingangsmodulebereik. Voor machines of processen met een groot aantal discrete ingangen vermindert dit het totale aantal benodigde slots en chassisruimte. Eén 1756-IB32 kan de functionaliteit bieden van twee of drie modules met een lagere dichtheid.

De module accepteert zowel 12V DC als 24V DC ingangen — de meest voorkomende voedingsspanningen voor veldapparaten in industriële automatisering. Hij is bedradingscompatibel met zowel sink (NPN) als source (PNP) uitgangssensoren, waardoor de noodzaak om een aparte module voor elk sensortype te specificeren bij een gemengde sensorinstallatie komt te vervallen.

Bedradingsdichtheid en Connectorformaat

Met 32 ingangen en de bijbehorende 24V common-aansluitingen, gebruikt de 1756-IB32 een RTB (Removable Terminal Block) connector met hoge dichtheid. De 40-positie RTB biedt plaats aan alle 32 ingangssignalen plus de common- en voedingsaansluitingen. De RTB is voorzien van een sleuf om verkeerde plaatsing te voorkomen en kan worden voorbedraad voordat de module in het chassis wordt geïnstalleerd, waardoor veld-bedrading vooraf kan worden afgesloten tijdens de kastbouw.

Belangrijkste Specificaties

Veelgestelde Vragen

V1: De 1756-IB32 toont verschillende ingangspunten als AAN in de controller tag, maar er zijn geen veldapparaten bekrachtigd. Wat is de oorzaak?

Spook-AAN-statussen op niet-bekrachtigde ingangen worden veroorzaakt door lekstroom van de veldbedrading of sensoren die boven de UIT-drempel zweven. Solid-state sensoren — met name tweewegtypen — laten een kleine reststroom door, zelfs als ze uitgeschakeld zijn. Met 32 punten op één module kan de geaccumuleerde lekkage van meerdere sensoren individuele ingangen boven de AAN-drempel duwen. Installeer bleeder-weerstanden (typisch 5–10 kΩ) parallel aan de betreffende ingangsaansluitingen om een retourpad te bieden voor lekstroom.

V2: Kan de 1756-IB32 tegelijkertijd worden gebruikt met NPN (stroom sinkende) sensoren en PNP (stroom sourcende) sensoren op dezelfde module?

Ja. De 1756-IB32 is bedradingscompatibel met zowel NPN als PNP sensoren — het ingangscircuit van de module accepteert stroom vanuit beide richtingen. NPN sensoren worden aangesloten met de sensoruitgang op de ingangsaansluiting en de common op de +24V common (V-aansluiting) van de module. PNP sensoren worden direct aangesloten met de sensoruitgang op de ingangsaansluiting en de common op 0V. Beide typen kunnen naast elkaar bestaan op dezelfde module.

V3: De 1756-IB32 RTB is voorzien van een sleuf. Is de sleutel overdraagbaar tussen modules van hetzelfde type?

Ja. De RTB-sleutel is ontworpen om te worden overgedragen van de oude module naar de nieuwe module tijdens vervanging, zodat de connector voor veldbedrading alleen in het juiste moduletype kan worden teruggeplaatst. Verwijder de sleutel van de defecte module, breng deze over naar de vervangende 1756-IB32, en de voorbedrade RTB past direct op de nieuwe module zonder opnieuw te hoeven bedraden.

V4: De Logix controller toont I/O-verbindingsfouten voor de 1756-IB32. De LED-indicatoren van de module zijn normaal. Wat moet worden gecontroleerd?

Een I/O-verbindingsfout met normale module-LED's wijst op een backplane-communicatieprobleem in plaats van op hardware van het ingangscircuit. Plaats de module opnieuw in zijn slot — de 1756 backplane-connector is de meest voorkomende oorzaak van intermitterende I/O-verbindingsfouten. Als het opnieuw plaatsen de fout niet oplost, controleer dan de chassis-backplane op die slot op mechanische schade of vervuiling.

V5: Is de 1756-IB32 compatibel met alle ControlLogix chassis en controller revisies?

De 1756-IB32 is compatibel met het gehele ControlLogix platform — 1756-A4 tot 1756-A17 chassis, en alle ControlLogix processors van de originele 1756-L1 tot de huidige 1756-L8x serie. Er zijn geen firmware- of hardware-revisiebeperkingen van toepassing op standaard ControlLogix implementaties. Bevestig eventuele GuardLogix (veiligheid PLC) specifieke vereisten afzonderlijk als de module wordt toegevoegd aan een veiligheidssysteem.
