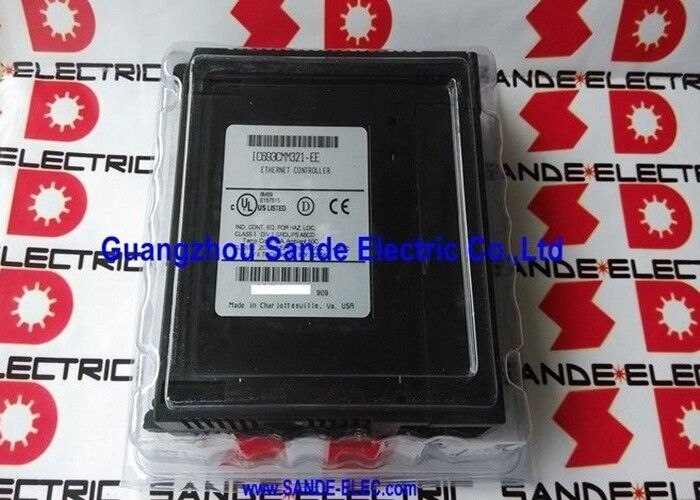

GE FANUC 90-30 Ethernet communicatiemodule IC693CMM321-EE IC693CMM321EE

IC693CMM321-EE. GE Fanuc Series 90-30 Ethernet TCP/IP Module 16 Serververbindingen / AAUI / Client-Server / COMMREQ / RS-232C / RS-485 / Rev EE

Verbinding van de serie 90-30 met Ethernet

De IC693CMM321-EE kan worden geïnstalleerd in elke slot van de serie 90-30 en wordt de Ethernet-communicatie-interface voor het hele PLC-systeem.een serie 90-30 CPU heeft geen Ethernet-connectiviteit.

De verbinding met het Ethernet-LAN maakt gebruik van een AAUI-kabel van de module naar een externe transceiver (10BASE-T of 10BASE-2 afhankelijk van het transceivertype).Deze architectuur was standaard voor Ethernet-verbonden industriële apparaten van deze generatie. De transceiver is een apart onderdeel dat aanwezig moet zijn om de netwerkverbinding te laten functioneren..

Eenmaal aangesloten, verwerkt de module alle Ethernet-communicatie onafhankelijk van de scancyclus van de CPU.Het CPU-programma start gegevensoverdrachten wanneer dat nodig is, maar beheert niet direct het netwerkverkeer.

Belangrijkste specificaties

Client en Server Twee communicatierichtingen

De IC693CMM321-EE werkt in beide richtingen:

Als server:De module wacht op inkomende verbindingen van hostcomputers, SCADA-systemen, HMI-panelen of andere PLC's van de serie 90-30 die als klanten fungeren.Dit betekent dat tot 16 afzonderlijke apparaten tegelijkertijd PLC-gegevens kunnen lezen of schrijven.. Servermodus vereist geen ladderlogische wijzigingen

Als cliënt:De module start de uitgaande communicatie met een ander apparaat met een Ethernet-interface via het COMMREQ Function Block in het ladderprogramma.Het programma bouwt een communicatieverzoek op en stuurt het via COMMREQ naar de moduleDe module voert de overdracht uit en retourneert de statusinformatie.

Toepassingsscenario's

SCADA-integratie:De IC693CMM321-EE biedt het SCADA-systeem continue leestoegang tot de PLC-registersAlarmtoestanden via SRTP-serververbindingenHet PLC-programma blijft zonder wijziging worden uitgevoerd; de SCADA controleert de module rechtstreeks.

PLC-PLC-gegevensuitwisseling:Twee serie 90-30 systemen op aangrenzende productiecentrales.handshake-signalen over de Ethernet-verbinding tussen de twee PLC's zonder extra hardware.

Verzameling van gegevens van de hostcomputer:Een hostcomputer die de Host Communication Toolkit uitvoert, leest regelmatig receptapparameters en productietotale uit de serie 90-30.De IC693CMM321-EE verwerkt de verzoeken terwijl de PLC zijn normale scan zonder onderbreking voortzet.

Veelgestelde vragen

V1: Wat is het achtervoegsel "-EE" op de IC693CMM321-EE?

Het EE-suffix identificeert de hardwareherziening van deze specifieke build.) om hardwareherzieningen aan te duiden met behoud van dezelfde functionele specificatie. Alle herzieningen van de IC693CMM321 zijn functioneel compatibel een EE-herziening wordt geïnstalleerd en werkt in hetzelfde systeem als een JJ-herziening zonder configuratiewijzigingen.

V2: Heeft de IC693CMM321-EE een externe zender nodig en welk type?

Ja. De AAUI-poort op de module maakt verbinding met een externe transceiver via een AAUI-kabel. Het type transceiver bepaalt de fysieke netwerkmedia:een 10BASE-T-transceiver verbindt zich met een standaard RJ-45 twisted-pair netwerkVoor de meeste moderne installaties is een 10BASE-T-transceiver de juiste keuze.

V3: Hoe werkt het COMMREQ-functieblok voor communicatie met de klant?

COMMREQ (Communication Request) is een standaard ladderinstructie van GE Fanuc serie 90-30.COMMREQ wordt opgeroepen met een Command Block structuur die het IP-adres van het doel apparaat specificeert, de gevraagde SRTP-dienst (lezen of schrijven), het PLC-geheugenadres en het aantal gegevens.De module verwerkt het commando asynchroon COMMREQ retourneert een status die het programma controleert om te bepalen wanneer de overdracht is voltooid of is mislukt.

V4: Kunnen twee IC693CMM321-EE-modules in hetzelfde systeem van serie 90-30 worden geïnstalleerd?

Ja. Tot twee IC693CMM321-EE-modules kunnen tegelijkertijd worden geïnstalleerd in een enkele serie 90-30 basisplaat. Elke module werkt onafhankelijk met zijn eigen IP-adres en communicatieverbindingen.Dit verdubbelt de beschikbare serververbindingen (tot 32 in totaal) en biedt redundante Ethernet-connectiviteitsopties.

V5: Is de IC693CMM321-EE compatibel met micro PLC's van serie 90-20 of serie 90?

De IC693CMM321-EE is speciaal ontworpen voor de serie 90-30 achtergrond en is niet compatibel met de serie 90-20 of serie 90 Micro productlijnen.de module kan niet worden gebruikt met GE-serie 90-30-handheld programmeurs.
