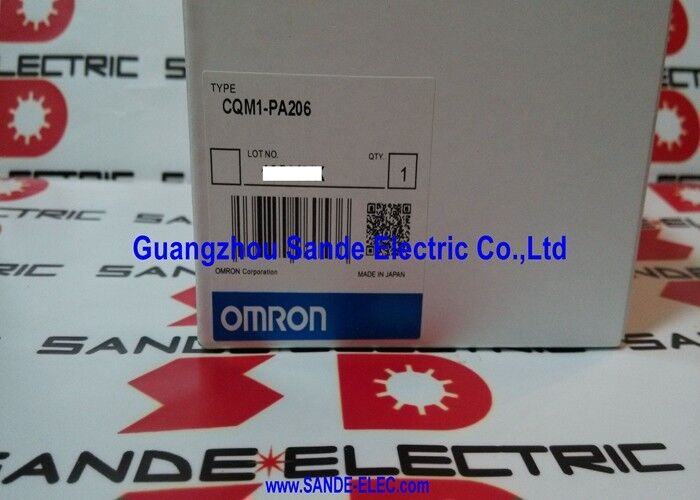

Omron CQM1-PA206 (CQM1PA206) Stroomvoorzieningseenheid CQM1-PA206 CQM1PA206 CQM1-PA2O6

CQM1-PA206 ∙ Omron CQM1 stroomvoorziening ∙ 100 ∙ 240VAC / 5VDC 6A / 24VDC 0.5A / 30W / IEC61000-4-4 / 0 ∙ 55°C / 0.57kg

De CQM1 stroomvoorziening

De CQM1-PA206 is de stroomvoorziening die aan de linkerkant van het CQM1 PLC-systeem zit.en communicatie-eenheden van deze eenheid.

De 5VDC-uitgang bij 6A draagt de systeembuslogische stroom van de CQM1 ′′ alle digitale signaalverwerking, programmauitvoering,en modulecommunicatie op deze spoorlijnDe 24VDC-uitgang bij 0,5A levert hulpstroom voor gelijkstroom voor veldgebruik of interne systeemvereisten binnen het CQM1-rack.

Belangrijkste specificaties

Trillings- en schokbestendigheid

De CQM1-PA206 is ontworpen voor industriële paneelmontage, waarbij trillingen van nabijgelegen machines, voetstappen op machine dekken,en schokken door mechanische pers- of stemprocessen zijn normale omgevingsomstandigheden:

Vibratie:Deze is ontworpen om een amplitude van 0,075 mm te weerstaan bij frequenties tussen 10 en 57 Hz en een versnelling van 9,8 m/s2 (≈1 g) bij 57 ≈150 Hz. Dit geldt voor typische trillingen op de fabrieksvloer van roterende machines,transportbanden, en pneumatische systemen.

Schok:Deze verdeling biedt een marge tegen de mechanische transiënten van het sluiten van de contactor, de aandrijving van de magnetron,en aanstallingslijninslaggebeurtenissen die via het paneelbehuizing worden verzonden.

Toepassingsscenario's

vervanging van de stroomvoorziening van het CQM1-systeem:Een CQM1-systeem in een verpakkingsmachine vertoont onregelmatige CPU-operatie en willekeurige modulecommunicatiefouten.Vervanging van de CQM1-PA206 herstelt stabiel 5VDC aan de systeembus, en alle fout symptomen duidelijk.

Nieuwe CQM1-systeembuild:Een OEM-machinebouwer specificeert een CQM1-systeem voor een nieuw inspectiestation.De CQM1-PA206 levert de stroom van een CQM1H-CPU en maximaal 11 I/O-uitbreidingsmodules van een standaard 85 ∼ 264 V wisselstroomvoorziening op de installatieplaats.

Veelgestelde vragen

V1: Met welke CQM1-CPU-eenheden is de CQM1-PA206 compatibel?

De CQM1-PA206 is compatibel met alle CQM1 en CQM1H CPU-eenheden.Het totale beschikbare vermogen (30W bij 5VDC + 24VDC gecombineerd) bepaalt hoeveel I/O-uitbreidingsmodules het systeem ondersteuntDit hangt af van de huidige opname van elke geïnstalleerde module.

V2: Hoeveel I/O-uitbreidingsmodules kan de CQM1-PA206 aansturen?

Het totale aantal uitbreidingsmodules wordt beperkt door zowel het maximale aantal modules van de CPU als de totale uitgangscapaciteit van de voedingsbron.Elke CQM1 I/O-uitbreidingsmodule haalt tussen 40mA en 170mA uit de 5VDC-busVoor typische gemengde I/O-configuraties ondersteunt 6A bij 5VDC 7 tot 10 uitbreidingsmodules.Bereken de totale backplane stroom trek voor de geplande configuratie en bevestig het blijft binnen de 6A limiet.

V3: Wat omvat de IEC61000-4-4 geluidsdichtheid?

IEC61000-4-4 is de standaard voor immuniteit tegen elektrische snelle overgangsstromen (EFT) ∙ snelle spanningsontploffingen op de stroomtoevoer die worden veroorzaakt door het schakelen van overgangsstromen van contactoren, relais,met een vermogen van niet meer dan 50 WDe conformiteit van de CQM1-PA206 met deze norm betekent dat deze correct blijft werken door de tijdelijke gebeurtenissen die typisch zijn voor een industriële panelenomgeving, zonder dat deze wordt uitgeschakeld, opnieuw wordt ingesteld,of het corrumperen van de logische voedingsuitgang.

V4: Is de 24VDC-uitgang van de CQM1-PA206 geschikt voor het aansturen van veldsensoren?

De 24VDC-uitgang levert 0,5 A 12 W bij 24 V. Dit is voldoende om een klein aantal 24VDC-sensoren of een handvol aanwijzingslampen die rechtstreeks aan het CQM1-systeem zijn aangesloten, te voeden.Voor toepassingen waarvoor meer dan 0.5A bij 24VDC voor veldtoestellen is een externe speciale 24VDC-stroomtoevoer vereist.

V5: Wat is de testspanning voor de CQM1-PA206 en wat wordt er gecontroleerd?

De dielectrische sterkte (hi-pot) wordt getest op 2300 VAC tussen de wisselstroom-invoerterminals en de beschermende aardterminal (GR).Dit verifieert dat de net-to-veiligheid-aardisolatie kan bestand zijn tegen overspanning transienten zonder af te brekenHet getal van 1000 VAC geldt tussen de gelijkstroom-uitgangsterminals en de GR.Deze waarden bevestigen dat de stroomvoorziening een veilige isolatie onderhoudt tussen de netspanningscircuits en de lage spannings DC-uitgangscircuits en aardverbindingen.
