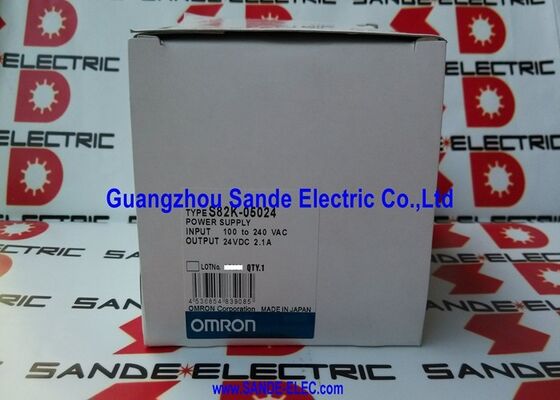

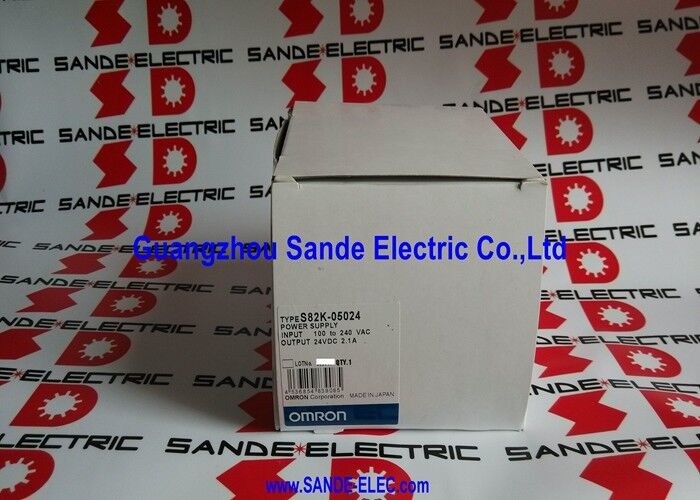

Omron S82K-05024 Stroomvoorziening S82K05024 S82K-O5O24

Omron S82K-05024∙ S82K Series DIN Rail Switching Power Supply 24V DC / 2.1A / 50W / 100 240V AC Auto-Select

50 W bij 24 V gelijkstroom ∆ Universele wisselstroominvoer, verstelbare uitgang

De S82K-05024 zet enkelfasig wisselstroomnet om naar een gereguleerde 24V gelijkstroomtoevoer van 2,1A (50W) voor het aansturen van PLC-I/O-kaarten, sensornetwerken, magnetoventielbanken en bedieningspaneelbelastingen die 24V gelijkstroom opnemen.De breedbereik AC-invoer verwerkt automatisch de 100~240V AC-toevoer de voeding werkt zonder bereikkeuze of verbindingswijziging op beide 100~120V AC-systemen (Noord-Amerika)Deze universele invoer maakt het niet mogelijk om voor verschillende installatiegebieden afzonderlijke 120V- en 240V-varianten te gebruiken.

De uitgangsspanning is met behulp van de trimmer aan de voorzijde van het paneel verstelbaar in het DC-bereik van 21,6~27,6 V.Dit maakt het mogelijk om de uitgang fijn af te stemmen om te compenseren voor spanningsverlies in lange kabel loopt naar verdeelde lasten, of om de uitgang nauwkeurig in te stellen voor belastingen met strakke spanningsvereisten.Verwijderingscapaciteit (indien ondersteund) compenseert kabeldaling door de spanning bij de belasting in plaats van bij de voedingsterminals te meten.

De DC LOW-onderspanningsalarm is een praktische inbedrijfstelling- en onderhoudsfunctie. De rode LED licht op wanneer de uitgangsspanning daalt tot 75~90% van de nominale spanning.een vroegtijdige waarschuwing voor een overbelasting of verslechtering van de voeding vóór een volledig uitval van de voeding.

Belangrijkste specificaties

Overbelasting en onderspanning

De S82K-05024 bevat een overbelastingbeschermingscircuit wanneer de uitgangsstroom de nominale 2.1A overschrijdt, wordt de bescherming geactiveerd om thermische schade te voorkomen.De overbelastingbeschermingsmodus in de S82K-serie verlaagt doorgaans de uitgangsspanning of schakelt de voeding uit totdat de overbelastingsvoorwaarde is opgelost. Note that loads with built-in DC-DC converters can present a high inrush current at startup that may activate the overload protection transiently — Omron's documentation addresses this condition and the appropriate soft-start or sequencing approach.

Veelgestelde vragen

V1: Heeft de S82K-05024 een bereikkelecteur nodig voor 110V versus 230V wisselstroom?

Nee. De auto-selectie-invoer verwerkt automatisch 100-240 V wisselstroom zonder verbindingswijzigingen of selectorschakelaars. Het werkbereik strekt zich uit van 85 tot 264 V wisselstroom,voor alle standaard eenfasige voedingsspanningen wereldwijdSluit gewoon de beschikbare AC-toevoer aan en het apparaat regelt zich op 24V DC-uitgang.

V2: Kan de uitgangsspanning worden ingesteld en wat is het bereik?

Een trimmer op het apparaat zorgt ervoor dat de uitgangsspanning tussen 21,6 V DC en 27,6 V DC kan worden aangepast. Measure the output voltage at the load terminals with a calibrated meter before confirming the setting — a remote load with cable resistance will show a different voltage at the terminals than at the supply output.

V3: Wat betekent de rode DC LOW-indicator wanneer deze licht geeft?

De rode LED wordt geactiveerd wanneer de uitgangsspanning daalt tot tussen 75% en 90% van de nominale 24V ≈ ongeveer 18 ≈ 21,6V. Dit geeft aan dat de voeding overbelast is, de wisselstroominvoer onder het minimale bereik ligt,of het aanbod zelf afbreuk doetDe groene indicator dimt tegelijkertijd als de spanning daalt.

V4: Kunnen twee S82K-05024-eenheden parallel worden geplaatst voor een grotere uitgangsstroom?

Vervolgens wordt de stroomverdeling in de stroomvoorziening verplaatst naar een andere stroomvoorziening, waarbij de stroomvoorziening wordt verplaatst naar een andere stroomvoorziening.een voedingsbron kan de volledige lading dragen terwijl de andere leeg loopt of in een cyclus tussen overbelasting en herstel.

V5: De S82K-05024 is niet meer geproduceerd. Is er een huidige vervanger van Omron?

De S82K-serie is opgevolgd door de nieuwere Omron-switching-stroomtoevoerfamilies, waaronder de S8VK- en S8FS-serie.1A / 50W met een vergelijkbare vormfactor en DIN-railmontageBevestig dat de afmetingen, de lay-out van de terminal en de functionaliteitsset van het vervangende apparaat overeenstemmen met de ruimte en de toepassingsvereisten van het paneel voordat het wordt vervangen.
