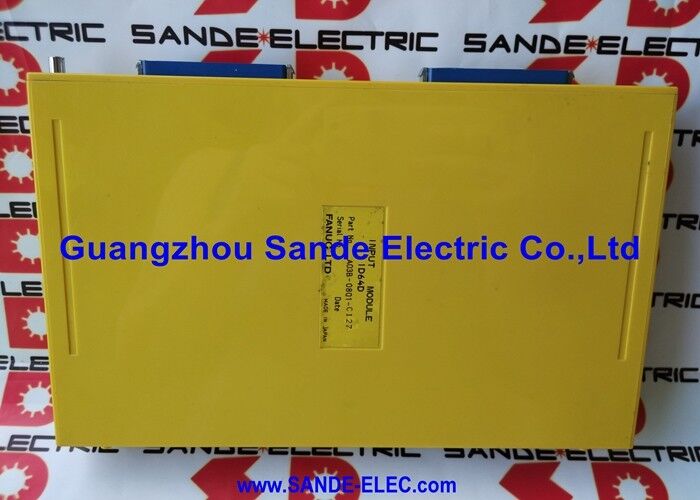

FANUC ID64D Input module A03B-0801-C127 A03B0801C127 AO3B-O8O1-C127

FANUC A03B-0801-C127 | ID64D 64-kanaals 24V DC digitale ingangsmodule — Serie 10/11/15 / 20 ms / PLC-backplane / Niet meer verkrijgbaar

64 digitale ingangen voor de serie 10/11/15 PLC-backplane

De A03B-0801-C127 is de ID64D-ingangsmodule voor de PLC-backplane (Programmable Logic Controller) in FANUC's Series 10, 11 en 15 CNC-systemen. De Series 10, 11 en 15 gebruikten een modulaire I/O-architectuur waarbij invoer- en uitvoermodules konden worden aangesloten op een speciale PLC-backplane - een andere mechanische opstelling dan de latere Zero C- en 0i-series. De A03B-0801-C127 is een van die plug-in modules, die 64 kanalen met 24V DC digitale ingang biedt in één backplane-slot.

De aanduiding "ID64D" codeert de kernspecificatie van de module: I = Ingang, D = DC-type, 64 = aantal kanalen. Elk van de 64 ingangskanalen accepteert een 24V DC-signaal uit het veld: eindschakelaars, naderingssensoren, drukknoppen, relaiscontacten en andere binaire DC-signalen. De ingangsfiltertijd van 20 ms is van toepassing op alle kanalen: een signaal moet minimaal 20 ms worden vastgehouden voordat de module dit rapporteert aan de PMC van de CNC, waarbij elektrische contactbounce en korte ruispulsen worden uitgefilterd die anders valse ladderlogische gebeurtenissen zouden veroorzaken.

De module wordt via de randconnectoren aangesloten op de PLC-backplane. In de modulebehuizing is het hoofdverwerkingsbord de A16B-1310-0143. Dit bord is een onderdeel van de A03B-0801-C127-constructie en wordt niet als afzonderlijk voorraadartikel geleverd.

Belangrijkste specificaties

20 ms ingangsfilter — Contactbounce en ruisimmuniteit

De filtertijd van 20 ms is lang genoeg om het stuiteren van contact van mechanische schakelaars te onderdrukken; een typische duur van het stuiteren van mechanisch contact is minder dan 10 ms. Elke puls korter dan 20 ms op een 24V DC-ingang wordt door de module genegeerd. Dit biedt ingebouwde ruisimmuniteit voor veldbedrading in elektrisch luidruchtige machineomgevingen zonder dat externe filtercomponenten nodig zijn.

Voor toepassingen waarbij een snellere ingangsrespons vereist is (signalen overslaan op hoge snelheid, encodertriggers) zou een module met een kortere filtertijd of een speciaal snel ingangskanaal afzonderlijk worden gespecificeerd. Het 20 ms-filter van de ID64D is geschikt voor standaard machine-interlock- en sequencing-ingangen.

Veelgestelde vragen

V1: Voor welke FANUC CNC-serie is de A03B-0801-C127 ontworpen?

De ID64D-module is ontworpen voor FANUC Series 10, 11 en 15 CNC-besturingen. Deze series maakten gebruik van de A03B-0801 modulaire I/O-backplane-architectuur. Het is niet compatibel met de Zero (0)-serie I/O-architectuur, de i-serie gedistribueerde I/O-architectuur of andere FANUC CNC-generaties die verschillende I/O-systeemontwerpen gebruiken.

Vraag 2: Wat betekent het 20 ms-ingangsfilter in de praktijk?

Het 20 ms-filter betekent dat het ingangssignaal minimaal 20 milliseconden continu aanwezig moet zijn voordat de PMC van de CNC een statusverandering registreert. Dit is opzettelijke ruisfiltering: het verhindert het stuiteren van contact van mechanische schakelaars (doorgaans minder dan 10 ms) en korte elektrische transiënten. Een echt 24V DC-ingangssignaal van een naderingssensor of eindschakelaar wordt lang genoeg vastgehouden om het filter te passeren. Een korte geluidspiek wordt afgewezen.

Vraag 3: Kan de interne A16B-1310-0143-kaart afzonderlijk worden vervangen als deze defect raakt?

De A16B-1310-0143 is een component binnen de A03B-0801-C127 moduleconstructie en is niet verkrijgbaar als afzonderlijk voorraadartikel. Als de interne kaart defect raakt, is het juiste vervangingspad de volledige A03B-0801-C127-module. De module wordt als complete unit besteld en geleverd; het interne bord kan niet afzonderlijk worden onderhouden via de standaard aftermarket.

Vraag 4: Alle 64 ingangen op de module zijn onjuist gelezen. Is dit een modulefout of een bedradingsfout?

Als alle 64 ingangen tegelijkertijd uitvallen, is de gemeenschappelijke voeding van de module of de interface tussen de module en de PLC-backplane de meest waarschijnlijke oorzaak: een storing in één kanaal is een fout op kanaalniveau, maar een gelijktijdige storing van alle kanalen wijst op een gedeeld circuitelement. Controleer de gemeenschappelijke 24V DC-voeding naar de module, de zitting van de backplane-connector en de backplane-voeding voordat u concludeert dat de module zelf defect is.

Vraag 5: Waar is de A03B-0801-C127 verkrijgbaar na stopzetting?

Via de FANUC Series 10/11/15 I/O-module aftermarket – gespecialiseerde FANUC-onderdelendealers, CNC-reparatiediensten met ervaring met het Series 15-platform en geteste overtollige leveranciers. Bevestig A03B-0801-C127 (ID64D) op het modulelabel voordat u bestelt. Aangrenzende A03B-0801-varianten hebben verschillende kanaalaantallen of uitgangsfuncties en zijn niet uitwisselbaar met de ID64D-ingangsmodule.
