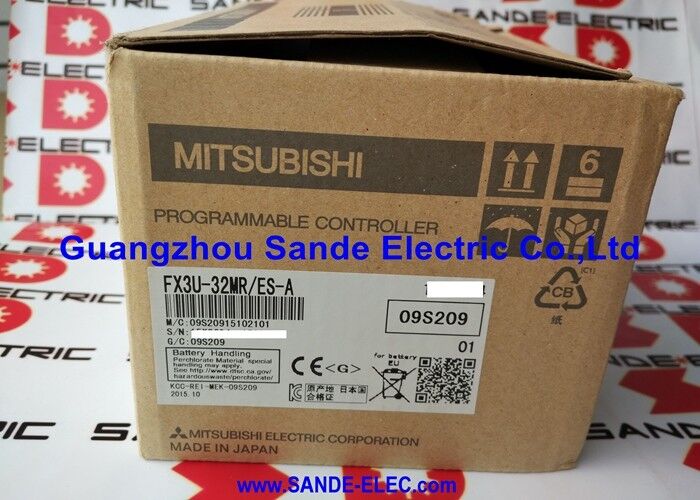

Mitsubishi PLC Module FX3U-32MRES-A FX3U32MRESA FX3U-32MR/ES-A

Mitsubishi FX3U-32MR/ES-A MELSEC FX3U 32-punts compact PLC 16 DI / 16 DO Relay 100 240V AC / 64K stappen

FX2N in een compact formaat

De FX3U is Mitsubishi's compacte PLC met de hoogste prestaties in de MELSEC-F-serie.De FX3U-32MR/ES-A combineert 16 digitale ingangen en 16 relais-uitgangen in één compact lichaam met een wisselstroomvoorziening van 100-240V Het apparaat draait van een eenfasig wisselstroomnet over het volledige 100­240V-bereik zonder bereikkeuze, en dekt installaties van 100 V Japanse netten tot 230 V Europese netten zonder hardwarewijziging.

Het relais-uitgangsformaat schakelt veldbelastingen op wisselstroom- of gelijkstroomspanningen de transistor-uitgangsvariant (FX3U-32MT) is geschikter; relais-uitgangen verwerken industriële belastingtypen die de elektrische isolatie en spanningsflexibiliteit vereisen die transistor-uitgangen niet kunnen bieden.

De uitbreiding tot 256 I/O-punten maakt gebruik van FX3U-serie uitbreidingsmodules en adapters.en Ethernet verbinden zich allemaal met dezelfde basis eenheid, waarbij het systeem van een stand-alone 32-puntscontroller naar een multifunctionele machinecontroller wordt geschaald zonder de CPU te veranderen.

Belangrijkste specificaties

Hoge-snelheidsmeter bij 100 kHz zonder externe hardware

De FX3U-32MR/ES-A bevat 6 ingebouwde hoogsnelheids-telkanalen. Vier kanalen werken op 10 kHz; twee op 100 kHz. Deze accepteren encoder, nabijheidssensor,of directe uitgang van de puls , frequentiemeting en snelheidsbewaking binnen de basis-eenheid.het FX3U-1PG-positioneringsblok voegt toegewijde 200 kHz-pulsuitgang toe aan de ingebouwde telfuncties van de basisunit.

Veelgestelde vragen

V1: Wat betekent de relaisuitgang in de praktijk in vergelijking met een transistor-uitvoerversie?

Relais-uitgangen (MR) schakelen wisselstroom- en gelijkstroombelastingen over bij een breed spanningsbereik van tot 250 V wisselstroom en 30 V gelijkstroom. De contacten hebben geen vaste polariteitsvereiste.maar sneller schakelen (geen mechanische vertraging)Kies relais voor wisselstroombelastingen, veldtoestellen met andere spanningen dan 24 V gelijkstroom en laagfrequente schakeling.Kies een transistor voor hoge-frequentie pulsuitgang en snel schakelen 24V gelijkstroombelastingen.

V2: Kan de FX3U-32MR/ES-A worden geprogrammeerd met behulp van GX Works3?

De FX3U-serie is geprogrammeerd met behulp van GX Works2.Gebruik GX Works2 met de SC09 RS-422 programmeerkabel of een USB adapter voor verbinding met de ingebouwde RS-422 poort.

V3: Welke uitbreidingsmodules kunnen worden aangesloten op de FX3U-32MR/ES-A?

De FX3U accepteert standaard I/O-verlengmodules (FX2N-EX, FX3U-EX), speciale functiemodules (analoog, positionering, communicatie) en de FX3U ADP-serie (uitbreidingsadapter).De totale I/O wordt uitgebreid tot maximaal 256 punten. Tot 8 FX3U-1PG positioneringsblokken kunnen worden verbonden voor multi-assige beweging.

V4: Heeft de FX3U-32MR/ES-A een ingebouwde Ethernet-poort?

De basisunit heeft een ingebouwde RS-422-poort voor programmering en seriële communicatie. Voor Ethernet-connectiviteit voeg de FX3U-ENET-ADP (Ethernet adapter) toe aan de ADP-poort aan de linkerkant van de CPU.De FX3U ondersteunt ook RS-232C en RS-485 via communicatie adapters.

V5: Hoe lang is de levensduur van de batterij en welke gegevens beschermt deze?

De FX3U maakt gebruik van een ingebouwde lithiumbatterie om het gebruikersprogramma in RAM te bewaren wanneer de stroom wordt verwijderd.Wanneer het accu-alarm (M8006) wordt geactiveerd, vervang de batterij binnen de in de hardwarehandleiding van FX3U vermelde tijd om verlies van programma's te voorkomen.
