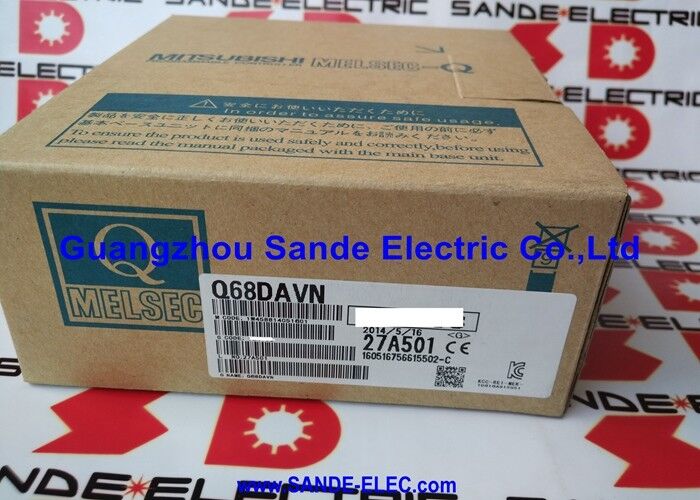

MITSUBISHI PLC-MODULE D/A-CONVERTEREENHEID Q68DAVN

Mitsubishi Q68DAVN∙ MELSEC-Q 8-kanaal ±10V Digitale-analoog-uitgangsmodule ∙ 16-bit / hoge resolutie / kortsluiting beschermd

8 Analoogspanningsuitgangen van digitale waarden naar veldsignalen

Het Q68DAVN biedt acht onafhankelijke ±10V gelijkstroom analoge uitgangskanalen voor het Mitsubishi MELSEC-Q PLC-platform.Elk kanaal accepteert een 16-bits getekende binaire digitale waarde van de Q-serie CPU en zet deze om naar een proportioneel analoge spanningDeze analoge spanning aandrijft veldapparaten die een continu variabele spanningsinstelling vereisen ̇ servoversterkers, proportionele klepcontrollers, variabele frequentie-aandrijving snelheidsreferenties,en procesbesturingslussen.

Twee resolutiemodi vergroten de toepasbaarheid van de module op verschillende precisievereisten.095 digitale getallen over het ±10V-uitgangsbereikDe hoge resolutie-modus verhoogt dit naar −12.288 tot +12.287 of −16.384 tot +16.383 afhankelijk van de configuratie.het leveren van fijnere uitgangsspanningsstappen voor toepassingen voor precisiecontrole waarbij de standaardresolutie onvoldoende is.

The output short-circuit protection prevents damage to the module when an output is accidentally short-circuited to ground or another voltage — a failure mode that would otherwise destroy the output circuitHet beschermingscircuit beperkt de uitgangsstroom en beschermt de DAC en het uitgangsstadium terwijl de fout aanwezig is.Deze bescherming vervangt niet de juiste praktijk van de bedrading van het veld, maar biedt een veiligheidsmarge bij inbedrijfstelling en bedradingsfouten.

Belangrijkste specificaties

Notities van de bedradingsterminaal

De Q68DAVN maakt gebruik van crimp terminal verbindingen. FG (frame ground) terminals accepteren: R1.25-3, 1.25-YS3, RAV1.25-3, of V1.25-YS3A crimp terminals. Alle andere signaal terminals accepteren R1.25-3 alleen krimpterminals Dit is een beperking van de bedradingsspecificatie, geen aanbeveling: het gebruik van het verkeerde terminaltype brengt onbetrouwbare verbindingen of fysieke niet-conformiteit met de terminalstrook van de module met zich mee.

EEPROM Write Endurance A Parameter Management Consideration (een overweging voor het beheer van parameters)

De Q68DAVN slaat kanaalparameters (instellingen van het uitvoerbereik, configuratie van het uitvoervermogen) op in EEPROM met een maximale schrijfduur van 100.000 operaties.Deze limiet geldt voor het interne EEPROM van de module.PLC-programma's die continu moduleparameters schrijven (in plaats van één keer te schrijven tijdens de inbedrijfstelling) kunnen deze limiet over langere tijd uitputten..Ontwerp het programma om alleen parameters te schrijven wanneer ze veranderen, niet bij elke scancyclus.

Veelgestelde vragen

V1: Wat is het verschil tussen de standaard-resolutiemodus en de hoge-resolutiemodus op het Q68DAVN?

In de standaardresolutiemodus, de digitale-analoog conversie spannen -4.096 tot +4.095 getallen over het ±10V-uitgangsbereik hetzelfde ±10V-bereik wordt toegewezen aan een breder digitaal telbereik (tot −16,384 tot +16,383), waardoor fijnere spanningsstappen per telling ≈ ongeveer 0,61 mV per telling worden geproduceerd.met een vermogen van niet meer dan 50 W,.

V2: Welke minimale belastingweerstand vereist de Q68DAVN-uitgang?

De uitvoerspesificatie vereist een minimale belastingweerstand van 1kΩ.Bij aansluitbelastingen onder 1kΩ kan de uitgangsspanning afwijken van de aangegeven waarde of de kortsluitingsbescherming worden geactiveerd.. Hoge impedantiebelastingen tot 1MΩ worden ondersteund

V3: Levert de Q68DAVN een stroomlus (4 ¢ 20 mA) op?

De Q68DAVN levert alleen spanningsuitgang (−10V tot +10V DC). Voor de analoge uitgangen van de stroomlus (420mA) op het MELSEC-Q-platform biedt Mitsubishi toegewijde stroomuitgang DA-modules.Bevestig het door het aangesloten veldapparaat vereiste uitgangstype een spannings-DA-module kan een stroomlusmodule niet vervangen zonder extra signaalconversie.

V4: Wat gebeurt er als een Q68DAVN-uitgang een kortsluiting op de grond krijgt?

Het kortsluitingssysteem beperkt de uitgangsstroom om de uitgangsfase van de module te beschermen.Wanneer de kortsluiting wordt verwijderdHet PLC-programma kan, afhankelijk van de diagnostische configuratie, een foutsignaal van de module ontvangen dat de toestand van de kortsluiting aangeeft.Het probleem van de bedrading moet altijd worden opgelost voordat de module weer normaal werkt..

V5: Hoeveel Q68DAVN-modules kunnen in één MELSEC-Q-systeem worden geïnstalleerd?

Het Q68DAVN kan worden geïnstalleerd in een beschikbare slot voor intelligente functiemodule in een MELSEC-Q hoofdbasis of uitbreidingsbasis.Het maximale aantal modules is beperkt door het maximale aantal intelligente modules van de Q-serie CPU (meestal tot 64 intelligente modules per CPU), afhankelijk van het CPU-type) en door het totale aantal slots van de basiseenheid.Bevestig de limiet van de intelligente module van de specifieke CPU uit de gebruikershandleiding van de MELSEC-Q-CPU voordat u een systeem met meerdere modules configureert.
