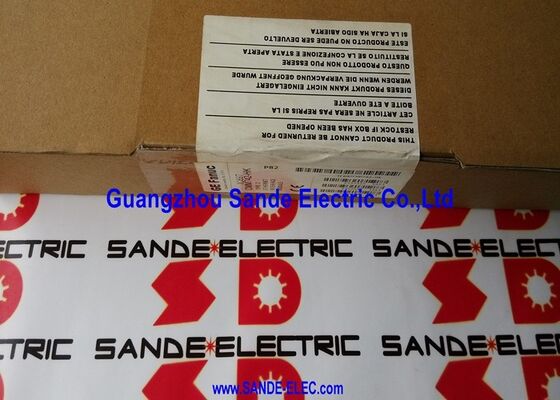

GE Fanuc Uitgangsmodule 12/24 VDC 0,5 ampère 16 punten IC694MDL740 IC694MDL74O IC-694MDL740

GE Fanuc IC694MDL740 | Serie 90-30 16-punts 12/24V DC uitgangsmodule — 0,5 A/punt / 2 A/gemeenschappelijk / twee 8-punts groepen

16 DC-uitgangspunten in twee onafhankelijke groepen

De IC694MDL740 is een 16-punts transistoruitgangsmodule voor de Series 90-30 PLC van GE Fanuc. Alle 16 uitgangen schakelen 12–24V DC-belastingen, verdeeld in twee onafhankelijke groepen van 8 uitgangen die elk een gemeenschappelijke aansluiting delen. Dankzij twee afzonderlijke gemeenschappelijke aansluitingen kunnen de twee groepen worden gevoed vanuit verschillende bronnen of onafhankelijk worden geschakeld - handig in panelen waarbij de ene groep 24V DC-belastingen bestuurt, terwijl de andere een andere spanning of circuit schakelt.

Elke uitgang heeft een continu vermogen van 0,5A. De per-gemeenschappelijke limiet van 2A beperkt de totale gelijktijdige stroom die alle acht uitgangen in één groep samen kunnen trekken - vier uitgangen van elk 0,5A, of elke combinatie van in totaal 2A of minder. In een kast waarvan alle 16 uitgangen 24V DC-spoelbelastingen aansturen (magneetschakelaars, magneetkleppen, relais), berekent u de slechtste gelijktijdige stroom per groep en bevestigt u dat deze binnen de gemeenschappelijke limiet van 2A blijft. Als u dit overschrijdt, veroorzaakt dit thermische schade aan de eindtrap, zelfs als individuele punten binnen hun per-punt-waardering vallen.

Belangrijkste specificaties

Compatibiliteit met inschakelstroom en belasting

De inschakelstroomwaarde van 4,78 A gedurende 10 ms is de tolerantie van de module voor de tijdelijke stootstroom bij het inschakelen van capacitieve of motorbelastingen. Magneetkleppen en contactors produceren een korte inschakelstroom wanneer hun spoelen voor het eerst worden bekrachtigd. De IC694MDL740 verwerkt deze inschakelstroom zonder schade of valse overstroomuitschakelingen, op voorwaarde dat de inschakelstroom op een enkel punt niet groter is dan 4,78A en dat de per-common continue limiet wordt nageleefd.

De maximale uitgangsspanningsval van 1V over de uitgangstransistor bij nominale stroom beïnvloedt de werkelijke spanning die aan de belasting wordt geleverd. Bij een voeding van 24 V met een daling van 1 V bedraagt ​​de belasting minimaal 23 V – acceptabel voor standaard veldapparatuur van 24 V DC. Voor belastingen die een nauwere spanningstolerantie vereisen, moet u rekening houden met deze daling in de selectie van veldapparatuur.

Veelgestelde vragen

Vraag 1: Wat is de maximale gelijktijdige stroom die alle 16 uitgangen tegelijk kunnen trekken?

Elk van de twee groepen heeft een limiet van 2A per gemeenschappelijke verbinding. Met twee onafhankelijke groepen kan de module een totale gelijktijdige uitgangsstroom van maximaal 4A verwerken (2A per groep). In de praktijk betekent dit dat er niet meer dan 4 uitgangen per groep tegelijk op hun maximum van 0,5A kunnen staan. Bereken de veldbelastingsstroom per groep vóór de inbedrijfstelling.

Vraag 2: Kan de IC694MDL740 24V DC-relaisspoelen rechtstreeks aansturen?

Ja. Standaard 24V DC-relaisspoelen verbruiken 50–200 mA, ruim binnen de nominale waarde van 0,5 A per punt. Sluit de spoel rechtstreeks aan op het uitgangspunt en de gemeenschappelijke 24V-voeding. Voeg een vrijloopdiode toe over elke spoel als deze niet in het relaislichaam is opgenomen. Dit onderdrukt de spanningspiek wanneer de uitgang wordt uitgeschakeld en beschermt de uitgangstransistor.

Vraag 3: Wat betekent een uitgangsspanningsdaling van maximaal 1 V in de praktijk?

De uitgangstransistor heeft in geleiding een verzadigingsspanning van maximaal 1V. Bij veldvoeding van 24 V DC met alle belastingen ingeschakeld, ontvangt de belasting minimaal 23 V. Voor de meeste industriële veldapparatuur met een nominale spanning van 12–24 V DC ligt dit binnen hun werkingsbereik. Als een aangesloten apparaat de volledige 24 V aan de aansluitingen nodig heeft, moet de voedingsspanning ter compensatie met minimaal 1 V naar boven worden bijgesteld.

Vraag 4: De module heeft een nominaal vermogen van 12–24 V DC. Kunnen beide spanningsniveaus tegelijkertijd op dezelfde module worden gebruikt?

Ja – omdat de module twee onafhankelijke uitgangsgroepen heeft, elk met een eigen gemeenschappelijke aansluiting, kan de ene groep werken vanuit een 12V DC-bron, terwijl de andere werkt vanuit een 24V DC-bron. De twee groepen zijn elektrisch van elkaar geïsoleerd op hun gemeenschappelijke aansluitingen.

V5: Wat zijn de tekenen van een falend IC694MDL740-uitgangspunt?

Een defecte uitgangstransistor op één punt produceert een punt dat permanent uit is (open circuit) of permanent aan is (kortsluitingsfout). Permanent uitgeschakelde uitval komt vaker voor. Test met de PLC in run-modus en het uitgangspunt geforceerd ingeschakeld: als de aangesloten belasting niet wordt geactiveerd en wordt bevestigd dat de veldvoeding aanwezig is op de gemeenschappelijke klem, is de uitgangstransistor defect. Op moduleniveau kan een patroon van defecte punten naast elkaar een common-mode-fout aangeven in plaats van individuele transistorstoringen.
