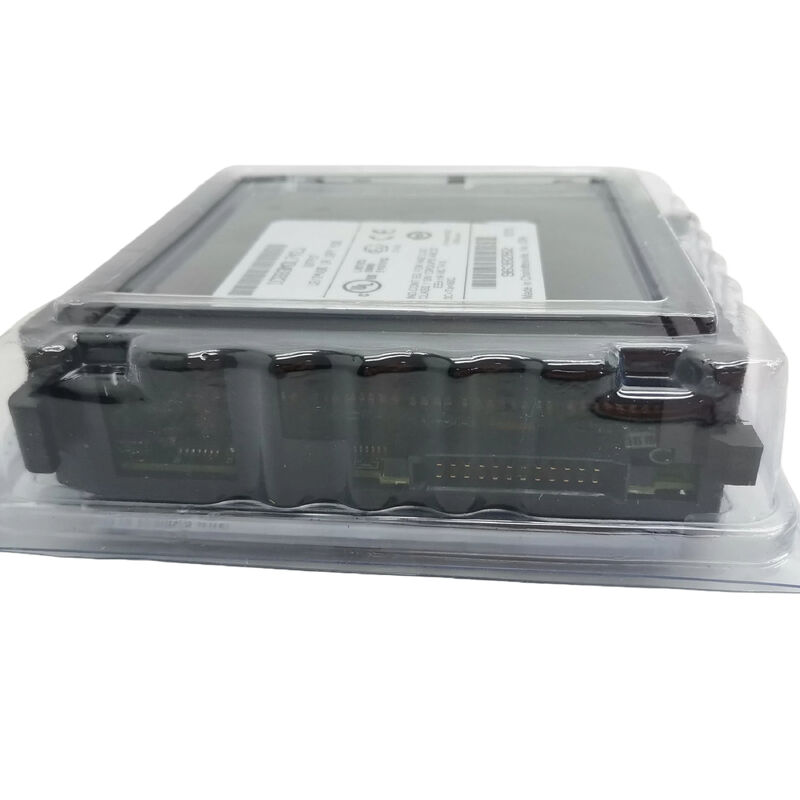

GE FANUC 12/24 Vdc Uitgang IC693MDL741 IC-693MDL741

IC693MDL741 | GE Fanuc Series 90-30 16-punts DC-uitgangsmodule — 12/24VDC / 0,5A per punt / negatieve logica / 2×8 groepen / 1500V isolatie

Negatieve logica: wat het in het veld betekent

Negatieve logica (sinking) betekent dat elk uitgangskanaal de negatieve/gemeenschappelijke zijde van de belasting verbindt met de uitgangsterminal van de module. De positieve voedingsspanning komt van de externe voeding van de gebruiker rechtstreeks naar één kant van de belasting. Wanneer de uitgang wordt geactiveerd, zorgt de IC693MDL741 voor een stroompad van de belasting via de uitgangstransistor naar de negatieve bus, waardoor het circuit wordt voltooid.

Deze zinkopstelling is de standaard voor veel industriële gelijkstroomveldapparatuur in Japanse en Aziatische werktuigmachineconventies. NPN-type magneetkleppen, indicatoren en relaisspoelen die zijn bedraad voor zinkende ingangen worden rechtstreeks aangesloten op de uitgangen van de IC693MDL741 zonder omkering van de polariteit. Voor sourcing-belastingen (PNP) is een tussenrelais of een andere modulevariant vereist.

De externe 12V- of 24V DC-voeding van de gebruiker voedt alle veldapparatuur. De IC693MDL741 levert alleen de schakeltransistor; er wordt geen veldspanning afgeleid van de backplane.

Belangrijkste specificaties

Twee groepen van acht: georganiseerde bedrading en isolatie

De 16 uitgangspunten zijn verdeeld in twee gelijke groepen van 8. Elke groep heeft zijn eigen gemeenschappelijke uitgangsterminal. Dit betekent:

• Duidelijkheid bedrading:Groep 0 (punten 0–7) en Groep 1 (punten 8–15) zijn aangesloten op afzonderlijke stroomvoorzieningen. Veldapparaten in verschillende spanningscircuits kunnen verschillende groepen gebruiken zonder kruisbesmetting.
• Huidige capaciteit:Elke common ondersteunt maximaal 2A - 8 uitgangen bij 0,5A volledig belast. De gemeenschappelijke terminal moet geschikt zijn voor de totale belasting van alle 8 punten in die groep onder de slechtst denkbare omstandigheden.
• Groepsisolatie:500V-isolatie tussen de twee groepen maakt verschillende externe voedingsmogelijkheden mogelijk voor Groep 0 en Groep 1, binnen de isolatielimiet. Voor volledig gescheiden belastingstroomcircuits zorgt dit voor een veilige elektrische scheiding tussen groepen.

Toepassingsscenario's

Aansturing van magneetventielen op een werktuigmachine:Serie 90-30 controller beheert 12 pneumatische magneetkleppen (NPN, zinkend) over een werkstukklemsysteem. De twee groepen van de IC693MDL741 bieden afzonderlijke bediening voor linker en rechter klemcircuits met een gemeenschappelijke per groep.

Bediening indicatorpaneel:Zestien statusindicatielampjes op een bedieningspaneel van de machine, aangesloten op de 16 uitgangspunten. Met LED-indicatoren in de IC693MDL741 kan de HMI-operator de continuïteit van de lampbedrading controleren tijdens de inbedrijfstelling zonder een afzonderlijk lamptestinstrument.

Relaisspoelaandrijving voor hoge stroombelastingen:De IC693MDL741 stuurt 16 tussenliggende relaisspoelen aan (24VDC, zinkend). De relais schakelen 240VAC-motorschakelaars met een hogere stroomsterkte. De 0,5 A per punt verwerkt comfortabel de standaard relaisspoelstroom van 0,1–0,3 A.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen IC693MDL741 (negatieve logica) en IC693MDL740 (positieve logica)?

De IC693MDL740 maakt gebruik van positieve logica (sourcing) - de uitgangen leveren stroom van de positieve bus naar de belasting. De IC693MDL741 maakt gebruik van negatieve logica (sinking) - de uitgangen bieden een retourpad voor de belastingsstroom naar de negatieve bus. De keuze hangt volledig af van de bedradingsconventie van het veldapparaat. NPN-veldapparaten maken gebruik van zinken (IC693MDL741); PNP-veldapparaten maken gebruik van sourcing (IC693MDL740). Controleer de specificaties van het veldapparaat en de bestaande bedradingsnormen voordat u een keuze maakt.

Vraag 2: Kan de IC693MDL741 in elk slot van een Series 90-30-basisplaat worden geïnstalleerd?

Ja. De IC693MDL741 kan in elk I/O-slot van een Series 90-30-basisplaat worden geïnstalleerd; de module is niet slotspecifiek. De PLC-programmeur wijst I/O-adressering toe aan het slot in de systeemconfiguratie. De slotpositie bepaalt de I/O-adrestoewijzing, niet de modulefunctie.

Vraag 3: Welke externe voeding is nodig voor de veldcircuits van de IC693MDL741?

De gebruiker moet een externe 12V- of 24V DC-voeding voor de veldapparaten leveren; de IC693MDL741 genereert intern geen veldstroom. De externe voedingsspanning moet binnen het werkingsbereik van de module blijven: 12 tot 24V DC, met een tolerantie van +20% en –15%. Dit betekent dat de voeding kan variëren van ongeveer 10,2 V tot 28,8 V en nog steeds binnen de specificaties valt.

Vraag 4: Welke soorten belastingen kan de IC693MDL741 rechtstreeks aansturen met 0,5 A per punt?

Magneetkleppen (24 VDC, 0,1–0,4 A spoelstroom), indicatielampen en LED's (24 VDC, tot 0,5 A), relaisspoelen (24 VDC, 0,1–0,3 A) en kleine contactorspoelen vallen allemaal binnen de nominale waarde van 0,5 A. Voor inductieve belastingen (magneten, relaisspoelen) dient u onderdrukkingsdiodes over de spoel toe te voegen; tegen-EMF bij het uitschakelen kan de uitgangstransistor beschadigen zonder onderdrukking. Motorbelastingen en grote schakelaars van meer dan 0,5 A vereisen tussenliggende relais.

Vraag 5: Zijn revisieachtervoegsels (741C, 741E, 741F, 741G) functioneel gelijkwaardig?

De letterachtervoegsels (C, E, F, G) identificeren hardwarerevisies van de IC693MDL741. Alle revisies zijn functioneel gelijkwaardig: dezelfde 16-punts 12/24VDC 0,5A negatieve logische specificatie, dezelfde bedrading, dezelfde slotcompatibiliteit. Revisies weerspiegelen interne component- of productie-updates met behoud van achterwaartse compatibiliteit. Voor een 741G-vervanging in een systeem dat voorheen een 741C gebruikte, zijn geen programmawijzigingen nodig.
