IC600YB801 I/O REMOTE MODULES GE IC6OOYB8O1

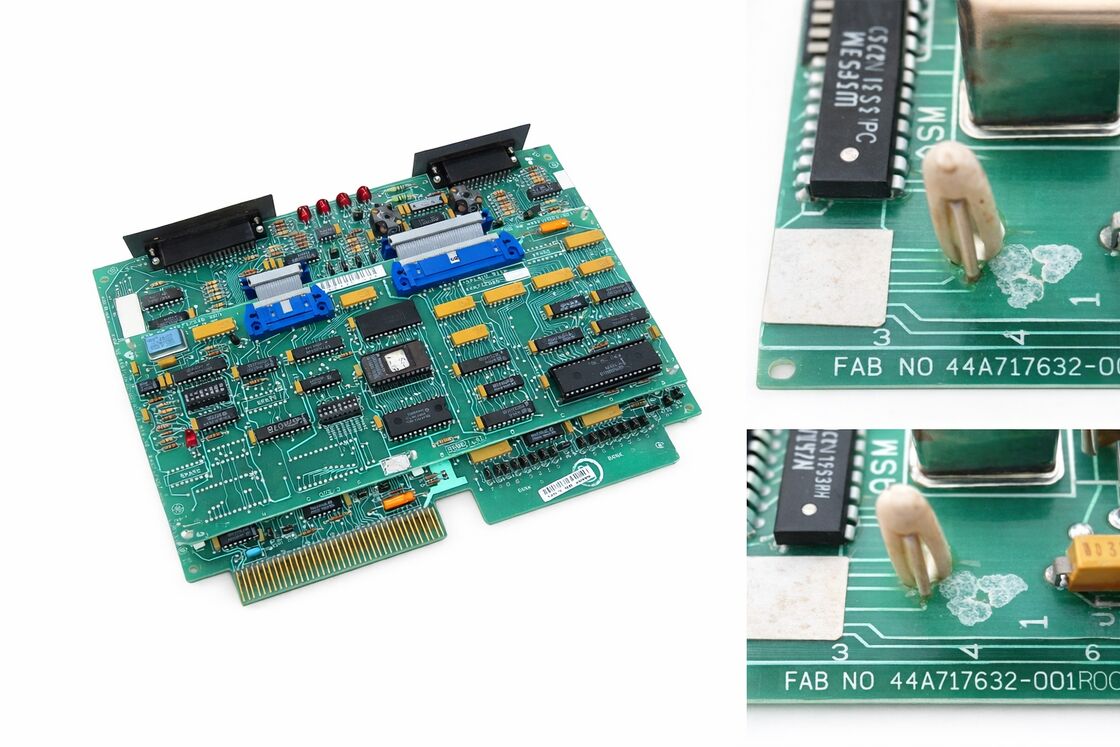

GE Fanuc Emerson IC600YB801

Verwijderde I/O-ontvangermodule voor besturingssystemen van de zesde serie

Hoofdbeschrijving

DeGE Fanuc Emerson IC600YB801is eenRemote I/O-ontvangermoduleontworpen voorDe zesde serieIn een op racks gebaseerd PLC-systeem ondersteunt deze module de communicatie tussen de controller en de externe I/O-structuur, waardoor het systeem de signaaluitwisseling buiten de hoofdcpu-rack kan beheren.

Met8 inputreferentiesen8 uitvoerverwijzingen, is de IC600YB801 geschikt voor gedistribueerde I/O-omgevingen waar een stabiele communicatie tussen racks essentieel is voor de dagelijkse werking.

In praktische onderhoudswerkzaamheden wordt deze module vaak gebruikt wanneer technici te maken hebben met fouten in de communicatie op afstand, onstabiele signaaloverdracht,of continuïteitsproblemen in de hele I/O-keten.

Omdat het behoort tot een erfenis Series Six omgeving,dit model blijft nuttig in installaties die blijven werken met apparatuur met een lange levensduur en de juiste vervangingsmodule nodig hebben om de oorspronkelijke besturingsarchitectuur te behouden.

Parametertabel

Toepassingen

DeIC600YB801is goed geschikt voorSerie zes: externe I/O-systemen, met name wanneer de communicatie op het veld of op afstand met het rack stabiel moet blijven zonder de oorspronkelijke PLC-installatie opnieuw te ontwerpen.

Typische toepassingen zijn:

• Ondersteuning van afstandscommunicatie op racks in systemen van serie zes
• Distribueerde I/O-signaaluitwisseling
• Onderhoud en renovatie van oude PLC's
• Vervanging van mislukte I/O-ontvangermodules op afstand
• Inventaris van reserveonderdelen voor industriële regelingssystemen voor lange duur

Dienstennotities

Aangezien deze module in het externe I/O-pad werkt, moet de foutdiagnose meer omvatten dan de module zelf.

Een goede servicepraktijk is het controleren van de rackadresinstellingen, de continuïteit van de downstream rack en de toestand van de communicatieverbindingen voordat de ontvangermodule wordt vervangen.

Deze aanpak helpt onnodige plaatveranderingen te verminderen en verbetert de reparatie-efficiëntie.

Veelgestelde vragen

V1: Wat is de primaire functie van de IC600YB801 in een systeem van serie zes?
De belangrijkste rol is het ontvangen en verwerken van externe I/O-gegevens binnen een Series Six-architectuur.De openbare documentatie geeft ook aan dat het verschillende storingsomstandigheden in verband met gegevenspariteit en downstream rackcontinuïteit controleert., dus het functioneert als meer dan een eenvoudig passief interface board.

V2: Wat betekenen de 8 input- en 8 outputverwijzingen in de praktijk?
Zij definiëren de referentiecapaciteit van de module voor communicatie binnen het externe I/O-systeem.8 outputverwijzingen zijn voorbehouden voor toekomstig gebruik, terwijl de8 inputreferentiesde gebruiker informatie te verstrekken over de module volgens de keuze van de rackadresschakelaar.

V3: Is deze module voornamelijk bestemd voor nieuwe systemen of voor ondersteuning van oude systemen?
In de echte wereld is het vooral relevant voor legacy-ondersteuning. Series Six is een ouder GE PLC-platform en wordt vandaag de dag meestal gebruikt voor onderhoud, reparatie,of verlenging van de levensduur van het systeem in plaats van een nieuw ontwerp voor automatisering.

V4: Wat moeten technici controleren voordat zij een IC600YB801 vervangen?
Zij moeten de rackadresinstellingen controleren, de I/O-continuïteit op afstand controleren en bevestigen dat de fout echt in het ontvangerpad ligt en niet elders in de keten.

Aangezien deze module verband houdt met pariteits- en continuïteitsbewaking, moet de probleemoplossing zowel de gegevensintegriteit als de toestanden van de downstream-racks omvatten.

V5: Waarom is exacte matching van deeltallen belangrijk voor deze module?
De IC600YB801 wordt specifiek geïdentificeerd als eenSerie zes Remote I/O Receiver Module, is het gebruik van het exacte model de veiligste manier om compatibiliteit in een oud systeem te behouden.
