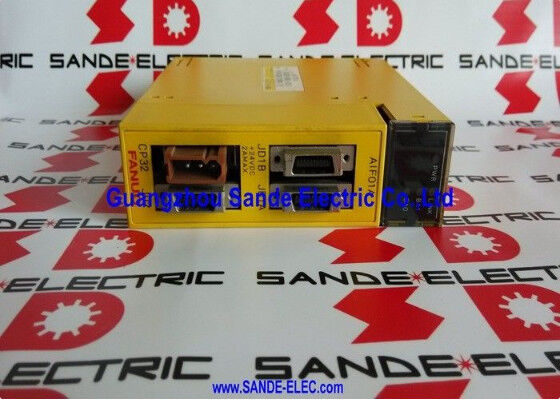

Fanuc A02B-0319-C001 I/O-kaart A02B0319C001 AO2B-O3I9-COOI

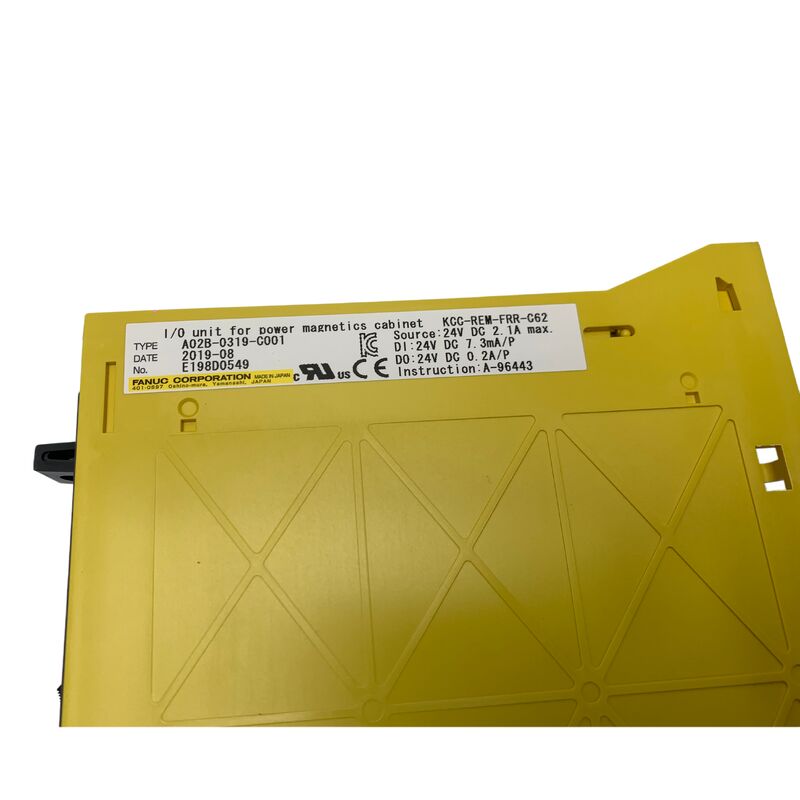

A02B-0319-C001∙ FANUC I/O-eenheid ∙ Power Magnetics Cabinet / I/O Link / PMC-gecontroleerde contactoren en veiligheidsinterlocks

Power Magnetics Cabinet What It Contains and Why I/O Is Needed Wat het bevat en waarom I/O nodig is

De meeste industriële CNC-machine-gereedschappen scheiden hun controle-elektronica van hun vermogen elektrische componenten.krachmagnetische kastis het bijbehorende elektrische paneel dat de high-current, high-voltage schakelhardware bevat:

• Startmotor met hoofdspint:De wisselstroomcontactor die de elektriciteitsvoorziening aan de spindelmotor verbindt of ontkoppelt
• Koelmiddelpompstarter:Contactor voor het bedienen van de motor van de koelmiddelpomp
• Hydraulische unitstarter:Contactor voor het hydraulische systeem van de machine
• contactoren voor het loslaten van de rem van de as:Beheert de elektromagnetische remmen op de as van de machine waar de remmen zijn gemonteerd
• Overbelasting relais:Beschermingsrelais die overstroom van de motor detecteren en de bijbehorende contactor activeren
• Veiligheidssluitingen:Doorwachtschakelaars, gebiedsscanners, noodstoprelais en bijbehorende bewakingscontacten

De PMC-ladderlogic van de CNC (Programmable Machine Control) moet de status van al deze apparaten controleren en moet hun aan/uitstand controleren.De A02B-0319-C001 is de I/O-eenheid die deze communicatie mogelijk maakt ∙ het levert de fysieke input en output terminals in de power magnetics kast, en verbindt deze terminals met de CNC via de I/O Link bus.

Belangrijkste productinformatie

PMC-controle en -bewaking via deze eenheid

Het PMC-ladderprogramma van CNC regelt de krachtmagnetische kast via de A02B-0319-C001. Typische PMC-interacties:

Uitgangen (CNC → kast):Spindel start/stop commando; koelmiddelpomp aan/uit; hydraulisch systeem aan/uit; asrem loslaten commando; deurvergrendelingsstralingscommando.

Invoer (kas → CNC):Spindelcontactorfeedback (aan/uit bevestigd); status van de overbelastingsrelais; deurbeschermer open/gesloten; hydraulische druk bereikt; koelvloeistofniveau laag; noodstopcircuitstatus.

De PMC ladder leest deze inputs in elke scancyclus en reageert volgens de geprogrammeerde machine-logica, waardoor spindelstart wordt voorkomen als de deur open is, alle beweging wordt gestopt als er een overbelasting ontstaat,en het uitvoeren van de juiste afsluitingssequentie wanneer E-stop wordt geactiveerd.

Toepassingsscenario's

Diagnostiek van storingen in de krachtagnetische I/O-systemen:Een bewerkingscentrum ontwikkelt een intermitterend spindelstartalarm. Onderzoek bevestigt dat het feedbacksignaal van de spindelcontactor niet consistent de CNC bereikt.De I/O Link-communicatie met de A02B-0319-C001 wordt getest en de eenheid wordt geïdentificeerd als de foutbron.Vervanging herstelt betrouwbare I/O-communicatie van de power magnetics kast.

Nieuwe elektrische installatie van de machine:Een machine-gereedschap bouwer installeert de A02B-0319-C001 in de krachtmagnetische kast tijdens de machine bouwen.Een enkele I / O Link kabel verbindt terug naar de CNC, waarbij het multi-draadgordel dat anders vereist zou zijn, wordt geëlimineerd.

Veelgestelde vragen

V1: Wat is de communicatiestandaard voor I/O Link die door A02B-0319-C001 wordt gebruikt?

De FANUC I/O Link is een FANUC-eigendoms protocol voor seriële communicatie met hoge snelheid.De master pollt alle nodes in een gedefinieerde cyclusDe I/O-Link-cyclustijd is snel genoeg voor de real-time machinebeheersvereisten van het PMC.Het protocol werkt via een standaard afgeschermde kabel of optische vezels, afhankelijk van de systeemconfiguratie..

V2: Hoeveel I/O-punten biedt de A02B-0319-C001?

Het aantal I/O-punten wordt bepaald door de specifieke variant van de eenheid en de interne configuratie van de I/O-module.FANUC I/O-eenheden voor vermogensmagnetische kasten bieden doorgaans 32 tot 64 digitale ingangen en uitgangen in verschillende combinatiesHet exacte aantal punten en de toewijzing van het I/O-adres voor de A02B-0319-C001 zijn gedefinieerd in de FANUC CNC-verbindingshandleiding voor het specifieke besturingstype.De I/O-adres mapping van het PMC moet overeenkomen met het geconfigureerde adresbereik van de fysieke I/O-eenheid..

V3: Kan de A02B-0319-C001 worden toegevoegd aan een systeem dat momenteel geen power magnetics cabinet I/O heeft?

Het toevoegen van de A02B-0319-C001 vereist een beschikbare I/O Link-slot op de CNC. De I/O Link ondersteunt meestal meerdere knooppunten, maar het totale aantal is beperkt.Het PMC-programma van CNC moet ook worden bijgewerkt om de nieuwe I/O-adressen te lezen en te schrijven.Het toevoegen van een nieuwe I/O-eenheid zonder het PMC-programma bij te werken, resulteert in het feit dat de fysieke I/O niet wordt aangesproken ∙ de hardware is aangesloten, maar de CNC negeert deze.Raadpleeg de CNC I/O Link-verbindingshandleiding voor de beschikbare knoopcapaciteit en de adresseringsprocedure.

V4: Wat zijn de gevolgen van een storing van de A02B-0319-C001 tijdens het gebruik van de machine?

Als de communicatie met de I/O-link naar de A02B-0319-C001 tijdens de bediening verloren gaat, genereert de CNC een I/O-link-alarm.De veiligheidssystemen zijn ontworpen om veilig te kunnen falen. De PMC-ladder brengt doorgaans alle uitgangen in hun veilige toestand (contactoren uitgeschakeld), remmen aangebracht) wanneer de communicatie van de I/O-eenheid is verloren. De machine stopt.en herstellen van de PMC.

Vraag 5: Verplicht de vervanging van A02B-0319-C001 wijzigingen in het PMC-programma?

Het PMC-programma gebruikt I/O-adressen, niet het serienummer van de hardware-eenheid.Zolang de vervangende A02B-0319-C001 is geconfigureerd op hetzelfde I/O Link adres als de mislukte unit, zal het bestaande PMC-programma zonder wijziging met het apparaat communiceren.
