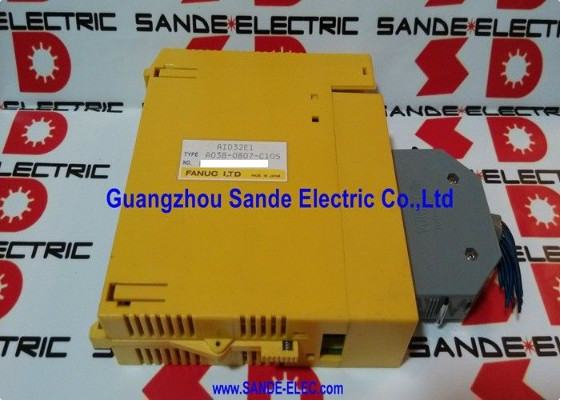

A03B-0819-C106 Fanuc AID32F1 Inputmodule A03B0819C106 AO3B-O8I9-CIO6

FANUC A03B-0819-C106 AID32F1 32-punts DC Digital Input Module 12/24V DC / LED Status / CNC / Robotics I/O System

Deelnummer:A03B-0819-C106

Vervaardiger:FANUC Corporation (Japan)

Productsoort:Digitale invoermodule 32 punten

32 Digitale ingangen voor het FANUC CNC- en robot-I/O-systeem

The A03B-0819-C106 is the AID32F1 model digital input module for FANUC's A03B-0819 distributed I/O system — the modular I/O architecture used across FANUC CNC machining systems and FANUC robot controllersElke module wordt aangesloten op een backplane-eenheid (ABU05A of ABU10A) die als slaaf op de I/O-bus wordt aangesloten op de CNC- of robotcontroller.

32 digitale invoerpunten om de toestand van de veldtoestellen te lezen. Grensschakelaars, nabijheidssensoren, drukschakelaars, drukknoppen, interlock relais,en servo-geconnecteerde feedbacksignalen en rapporteren hun toestand aan het PMC van de CNC of het systeemprogramma van de robotcontrollerDe aanduiding AID32F1 identificeert deze module als een 32-punts invoertype binnen de modulefamilie A03B-0819.

Elk van de 32 invoerpunten heeft een speciale LED-indicator op de modulewand.Deze LED's verlichten wanneer de bijbehorende ingang in de ON-toestand is, aangedreven door een 12V of 24V gelijkstroomsignaal van het veldapparaatDeze LED-array per punt is het eerste instrument voor de inbedrijfstelling en de foutdiagnoses: zonder meter of PLC-bewakingssoftware, kan de LED-scherm niet worden gebruikt voor het opstellen van een foutdiagnostic.een installateur kan controleren of elke sensor een signaal aan de module geeft door rechtstreeks van de indicatorlichten van de module af te lezen.

De 12V/24V-invoer met twee spanningen dekt het bereik van DC-sensor- en schakelaar-uitgangen dat gebruikelijk is in moderne machine-tool- en robotinstallaties, waardoor de noodzaak wordt vermeden om de voedingsspanningen nauwkeurig te matchen.

Belangrijkste specificaties

A03B-0819 I/O-systeemarchitectuur

De A03B-0819-C106 is één module binnen een breder I/O-systeem. Een compleet knooppunt vereist een backplane (ABU05A of ABU10A), een voedingsmodule (A03B-0819-C011 / AIF01A),en de geselecteerde combinatie van input- en outputmodulesGewone modultypen in dezelfde familie omvatten digitale uitvoermodules, analoge modules en andere I/O-varianten.De AID32F1 input module slots in een beschikbare slot in de backplane naast andere modules in hetzelfde knooppunt.

Veelgestelde vragen

V1: Wat is het verschil tussen A03B-0819-C106 (AID32F1) en A03B-0819-C111 (AID32H1)?

Beide zijn 32-punts digitale invoermodules in de A03B-0819-serie. De F1- en H1-suffixen identificeren verschillende specificaties van het invoercircuit of kenmerken van de signaalconditie. Bevestig welke variant in de machine is geïnstalleerd op basis van het eigen label van de module voordat u een vervanging bestelt.

Vraag 2: Kan de A03B-0819-C106-module worden vervangen door energie die wordt toegepast op het achtervlak?

De A03B-0819-I/O-modules van FANUC zijn geschikt voor hot-swap in systemen waarbij de achterste plattegrond en de vermogensmodule deze functie ondersteunen.Bevestig op basis van de documentatie van de FANUC-I/O-eenheid voor de specifieke controller of hot-swap wordt ondersteundAls dit niet bevestigd is, schakelt u het achtervlak uit voordat u een I/O-module invoert of verwijdert.

V3: Alle 32 ingangen op de module zijn OFF, maar de veldapparaten zijn bevestigd actief.

Controleer of de ingangsvoeding (12V of 24V gelijkstroom gemeenschappelijk) van de module indien de gemeenschappelijke aansluiting geen stroom meer heeft, alle 32 ingangen tegelijkertijd OFF worden gelezen, ongeacht de toestand van het veldapparaat.Controleer de spanning aan de stroominlaat van de module. Als de stroom is bevestigd, controleer dan de bedrading tussen elk veldapparaat en de module-invoerterminals.

V4: De LED voor een invoer is ingeschakeld, maar de CNC PMC registreert de invoer niet.

Als de LED aan is, ontvangt het ingangscircuit van de module het 12/24V gelijkstroomsignaal correct.De fout is waarschijnlijk in de toewijzing van het I/O-adres ∙ het PMC leest mogelijk een ander I/O-adres dan de positie van de moduleControleer de I/O-kaartconfiguratie in de CNC- of robotcontroller om te bevestigen dat de slotpositie van de module overeenkomt met het verwachte PMC-adres.Ook bevestigen de backplane wordt herkend door de controller op de I / O bus.

V5: Waar komt de A03B-0819-C106 vandaan?

Via de FANUC I/O-module aftermarket FANUC CNC- en robotonderdelingsdealers, geteste overtollige leveranciers en reparatiediensten.Het A03B-0819-systeem wordt gebruikt in een groot aantal FANUC CNC- en robotinstallatiesBevestig A03B-0819-C106 (AID32F1) specifiek op het etiket van de geïnstalleerde module voordat u bestelt.
