OMRON AANSLUITBUS PTF-14A PTF14A

Omron PTF-14A | 4-polige relaisaansluiting - 14-pins / DIN-rail + paneelmontage / voor Omron LY-serie

Speciaal gebouwd voor de Omron LY4: relais en socket samen

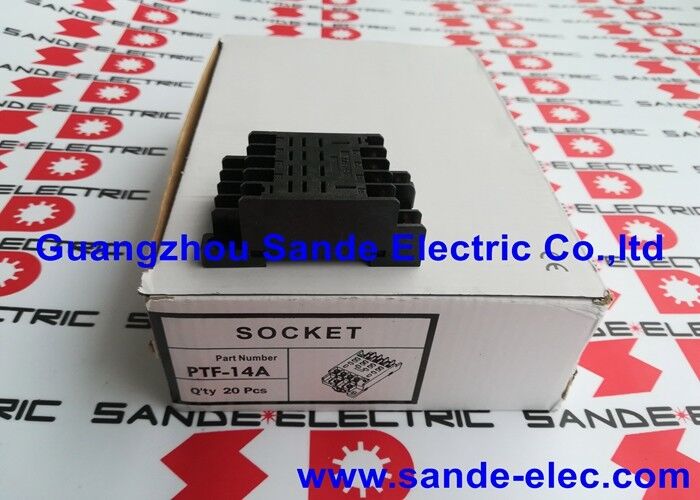

De PTF-14A is Omron's 14-pins DIN-rail relaissokkel voor de LY4 4-polige relaisserie. Het regelt de mechanische en elektrische interface tussen het relais en het paneel: het relais wordt vanaf de voorkant aangesloten, de veldbedrading wordt aangesloten op de schroefklemmen van het stopcontact en het relais kan worden vervangen zonder de bedrading te verstoren.

De socket wordt op een standaard 35 mm DIN-rail gemonteerd en kan ook rechtstreeks op een paneel worden gemonteerd. Dit maakt het compatibel met zowel moderne op DIN-rail gebaseerde paneelconstructies als oudere paneelontwerpen waarbij componenten rechtstreeks op een achterplaat worden geschroefd.

Het ontwerp met vingerbescherming omsluit het gebied van de schroefaansluitingen om het risico van onbedoeld contact met stroomvoerende aansluitingen tijdens de installatie, inspectie of vervanging van relais te verminderen. Het relais wordt in het socketlichaam gestoken en vergrendeld; de borgclip of dopsluiting houdt hem tegen trillingen.

Belangrijkste specificaties

DIN-rail versus paneelmontage: dezelfde aansluiting, twee opties

De PTF-14A klikt zonder gereedschap op een standaard 35 mm x 7,5 mm DIN-rail. Voor paneelmontage is de socket voorzien van paneelmontagegaten; schroef de socket rechtstreeks op een vlak montageoppervlak. Beide montagemethoden gebruiken hetzelfde socketlichaam en bieden dezelfde terminaltoegang.

Deze dubbele montagemogelijkheid is van belang in panelen waar de ruimte op de DIN-rail beperkt is of waar specifieke relaisposities worden bepaald door de paneelindeling in plaats van door de beschikbaarheid van rails.

Installatie en vervanging van relais

Het LY4-relais wordt vanaf de voorkant in de PTF-14A-aansluiting gestoken. Uitlijningspennen voorkomen een onjuiste oriëntatie. Het retentiemechanisme houdt het relais tegen trillingen. Om het relais te vervangen, maakt u de borgclip los, trekt u het relais recht naar buiten en plaatst u het vervangende relais; de lokale bedrading op de socket wordt overal niet beïnvloed.

Deze vervangingsprocedure zonder verstoring van de bedrading is het belangrijkste onderhoudsvoordeel van de socket-and-relay-architectuur ten opzichte van direct bedrade relais in machinepanelen.

Veelgestelde vragen

Vraag 1: Welke relaistypen zijn compatibel met de PTF-14A?

De PTF-14A is ontworpen voor het Omron LY4 4-polige relais (14-polig). De LY4-serie is verkrijgbaar in verschillende spoelspanningen (12VDC, 24VDC, 48VDC, 100–110VDC, 110/120VAC, 220/240VAC). De socket accepteert elke LY4-variant, ongeacht de spoelspanning; de bedrading naar de voedingsklemmen van de socket bepaalt de spoeltoevoer.

Vraag 2: Kan de PTF-14A worden gebruikt met Omron LY2-relais?

Nee. De LY2 is een 8-pins 2-polig relais waarvoor een 8-pins stopcontact nodig is (PYF08A of vergelijkbaar). De PTF-14A is een 14-polige aansluiting voor 4-polige LY4-relais. De twee typen stopcontacten zijn fysiek verschillend en zijn niet uitwisselbaar.

Vraag 3: Wordt de PTF-14A geleverd met een DIN-railclip?

De PTF-14A is ontworpen voor directe 35 mm DIN-railmontage met een ingebouwde klikclip. Er is geen aparte DIN-railadapter nodig. Voor paneelmontage is het stopcontact standaard voorzien van schroefgaten voor paneelmontage. Beide montagemethoden zijn zonder accessoires verkrijgbaar.

Vraag 4: Hoe worden velddraden aangesloten op de PTF-14A?

Velddraden worden aangesloten op de schroefklemmen op de PTF-14A-behuizing. De klemschroeven zijn geschikt voor standaard draaddiktes die worden gebruikt bij de bedrading van het bedieningspaneel (doorgaans 0,5–2,5 mm²). Draai de klemschroeven vast met het aanhaalmoment dat is gespecificeerd in de PTF-14A-documentatie; zowel te strak als te weinig aandraaien kan onbetrouwbare verbindingen veroorzaken.

Vraag 5: Wat is de huidige classificatie van de PTF-14A-aansluiting?

De contact- en aansluitwaardes van de PTF-14A-aansluiting moeten de nominale contactstroom van het LY4-relais kunnen verwerken - doorgaans 5A bij 250VAC voor de LY4. Bevestig vóór gebruik de maximale nominale relaisstroom van de aansluiting van de aansluiting uit het Omron PTF-14A-gegevensblad.
