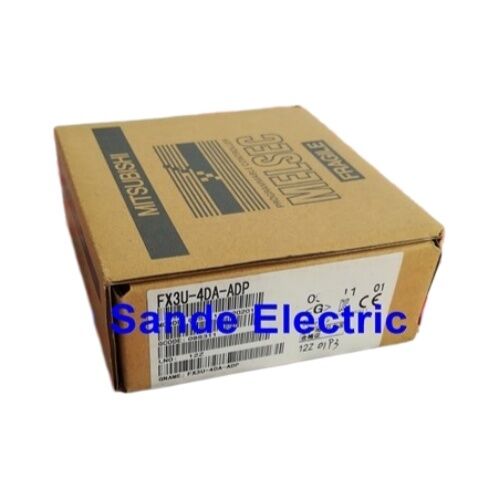

Nieuwe Mitsubishi FX3U-4DA-ADP Analoog Output Adapter Module voor PLC Control Systems

DeMitsubishi FX3U-4DA-ADPis een compacte analoge uitvoeradapter ontworpen voor besturingssystemen die een stabiele signaalconversie, flexibele kanaalconfiguratie en betrouwbare prestaties in de dagelijkse industriële werking nodig hebben.Het is een praktische keuze voor automatiseringsprojecten waarbij PLC-gebaseerde analoge besturing vereist is voor apparaten zoals omvormers, kleppen, temperatuurregulators en andere veldapparatuur die reageren op spannings- of stroomuitgangssignalen.Het ontwerp met vier kanalen maakt het vooral handig in systemen die meerdere analoge uitgangen nodig hebben zonder onnodige installatiecomplexiteit toe te voegen.

Belangrijkste technische gegevens

De specificatie geeft deze module een sterke balans tussen besturingsprecision en praktische integratie.die helpt bij het vereenvoudigen van mixed-signal toepassingen en maakt de module gemakkelijker in te passen in verschillende automatiseringsvereistenDe 12-bits omzetting en de fijne uitvoerresolutie ondersteunen een soepele analoge besturing, terwijl de compacte carrosserie helpt om ruimte te behouden in kleinere PLC-kasten.

Ontworpen voor flexibel analoge meerkanaalsysteem

In veel automatiseringssystemen moeten analoge uitgangsmodules meer doen dan alleen signalen genereren.en ondersteunt verschillende veldapparaten zonder extra bedrading of configuratiebelasting te veroorzaken. deFX3U-4DA-ADPis goed geschikt voor deze rol, omdat het vier analoge uitgangskanalen biedt in een compact adapterformaat en elk kanaal apart kan worden geconfigureerd voor spanning of stroom.

Deze flexibiliteit maakt het handig in systemen waar één controller mogelijk meerdere soorten apparatuur tegelijkertijd moet bedienen.Een setup kan spanningsuitgang op een kanaal en stroomuitgang op een andere gebruikenIn plaats van een enkel uitgangsformaat over het gehele systeem te forceren, is het mogelijk om een PLC-systeem te installeren met een PLC-systeem.deze adapter ondersteunt een meer aanpasbaar en efficiënt besturingsontwerp.

Compacte vormfactor met betrouwbare signaalprestaties

De ruimte is van belang in bedieningspanele, vooral wanneer een project extra analoge besturing vereist zonder de grootte van de kast te vergroten.FX3U-4DA-ADPHet is een zeer slim lichaam en een laag gewicht, waardoor het makkelijker te installeren is in nauw samengestelde PLC-systemen.het levert nog steeds vier analoge uitgangspunten en de signaalnauwkeurigheid die nodig is voor industriële procesbesturing.

Het prestatieprofiel ondersteunt ook een betrouwbare analoge omzetting in dagelijkse bedrijfsomstandigheden.± 0,5%rond kamertemperatuur en±1,0%over de0°C tot 55°CHet is geschikt voor productieomgevingen waar een stabiel uitvoergedrag gedurende lange werkcycli van belang is.De korte D/A-omrekeningstijd helpt het besturingssysteem ook analoge waarden snel bij te werken tijdens scan-gebaseerde werking.

Gebouwd voor praktische PLC-integratie

De module is bedoeld voor toepassingen van de Mitsubishi MELSEC-F-familie en is compatibel met meerdere PLC-platforms van de FX-serie.24 V gelijkstroomde stroom en bevat toegewijde spannings-/stroomsignaalterminals plus een stroom-LED, die een eenvoudige installatie en statuscontrole tijdens installatie en onderhoud ondersteunt.De adapter maakt ook gebruik van isolatie tussen de analoge output gebied, de PLC-zijde en de stroomvoorziening, waardoor de signaalbetrouwbaarheid in industriële bedradingsomgevingen wordt verbeterd.

Voor machinebouwers, paneelintegrators en onderhoudsteams is die combinatie van compatibiliteit, compacte grootte,en multi-channel analoge mogelijkheid maakt deze module een praktische keuze bij het uitbreiden van PLC-besturingsfuncties zonder over te stappen op een grotere I / O-architectuurHet werkt goed in systemen waar nauwkeurige analoge output, een efficiënte panellayout en betrouwbare langdurige werking belangrijk zijn.

Typische toepassingen

DeMitsubishi FX3U-4DA-ADPis gewoonlijk geschikt voor:

• PLC-gebaseerde analoge signaaluitgangssystemen

• Referentieregeling van de omvormer en de aandrijflijn

• Valve- en actuatorsignaalregeling

• Temperatuur- en procesregelsystemen

• Meerdere kanalen van industriële automatisering

Veelgestelde vragen

V1: Hoeveel analoge uitgangen biedt de Mitsubishi FX3U-4DA-ADP?
A1:DeFX3U-4DA-ADPbiedtvier analoge uitgangskanalenDit stelt één module in staat om meerdere veldapparaten te bedienen vanuit één PLC-opstelling, wat kan helpen om de bedrading te vereenvoudigen en de behoefte aan extra analoge hardware te verminderen.Het hebben van vier uitgangen in één compacte adapter is handig wanneer de ruimte beperkt is, maar een analoge controle met meerdere punten nog steeds nodig is.

V2: Welke uitgangssignaaltypen worden door deze module ondersteund?
A2:Deze module ondersteunt zowel0 tot 10 V gelijkstroomspanningen4 tot en met 20 mA gelijkstroomElk kanaal kan individueel worden geconfigureerd, wat betekent dat dezelfde adapter verschillende signaaltypen in dezelfde installatie kan ondersteunen.Dat maakt het veel flexibeler voor echte besturingssystemen waar verschillende apparaten verschillende analoge normen kunnen vereisen.

V3: Welk nauwkeurigheidsniveau biedt de FX3U-4DA-ADP?
A3:De module wordt gespecificeerd met±0,5% totale nauwkeurigheid bij 25°C±5°Cen±1,0% totale nauwkeurigheid van 0°C tot 55°CDit prestatieniveau is geschikt voor veel industriële toepassingen waar een stabiele analoge output nodig is voor herhaalbare machine- of procesbesturing.In het dagelijks gebruik, dit helpt het systeem om een betrouwbaarder uitgangsgedrag te behouden onder veranderende omgevingsomstandigheden.

V4: Is de module geschikt voor compacte bedieningspanele?
A4:Ja, deFX3U-4DA-ADPheeft een compact lichaam van ongeveer17.6 mm breed, 90 mm hoog en 89,5 mm diep, met een gewicht van ongeveer0.1 kgDit maakt het zeer geschikt voor installaties waar de ruimte van het bedieningspaneel beperkt is, maar nog steeds analoge uitvoercapaciteit moet worden toegevoegd.Het slanke ontwerp is een van de redenen waarom het aantrekkelijk is in kleinere PLC-gebaseerde automatiseringssystemen.

V5: Voor welke toepassingen is de Mitsubishi FX3U-4DA-ADP het meest geschikt?
A5:Deze module is zeer geschikt voorPLC-analooguitgangsbesturing, met inbegrip van aandrijvingsreferentiesignalen, kleppenbesturing, procesregulatie en meerkanaalautomatiseringstaken waarvoor spanning- of stroomuitgangen vereist zijn.Omdat het vier onafhankelijk te configureren kanalen biedt, werkt het vooral goed in systemen waar één PLC tegelijkertijd met verschillende analoge apparaten moet communiceren, terwijl de installatie compact en efficiënt blijft.
