FANUC KEYBOARD FILM A98L-0005-0298#T A98L00050298#T A98L-OOO5-O298#T FANUC membraan

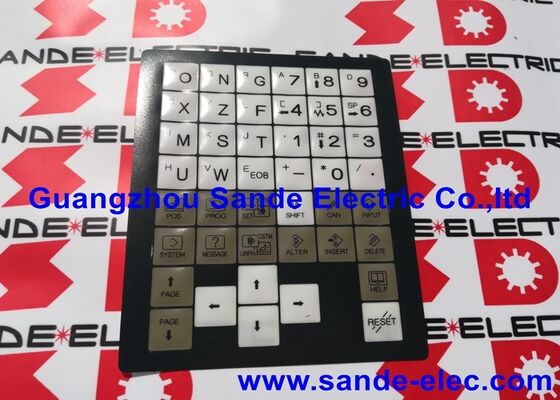

FANUC A98L-0005-0298#T | MDI-membraantoetsenbord met 44 toetsen — 0i-TC / 0i-MC CNC / A02B-0309-B502 MDI-toetsenbord

Onderdeelnummer:A98L-0005-0298#T

Fabrikant:FANUC Corporation (Japan)

Producttype:MDI-membraantoetsenblad - 44 toetsen

De membraanlaag die operators elke dag aanraken

De A98L-0005-0298#T is het membraantoetsenbord met 44 toetsen voor de MDI-sectie van FANUC's 0i-TC en 0i-MC CNC-bedieningspaneel - met name de A02B-0309-B502 toetsenbordeenheid. Het is de tactiele overlay die over de onderliggende toetsenbordschakelaarmatrix zit en het oppervlak vormt waarop machine-operators tijdens elke cyclus drukken: modusselectie, gegevensinvoer, programmabewerking, terugkeer van asreferentie en alle handmatige machinebewerkingen.

Het membraan is een dun, flexibel bedrukt vel met de sleutellabels en de transparante, voelbare koepelstructuur die elke toetsaanslag registreert. In een CNC-machine die productiediensten draait, doorstaat het MDI-toetsenbordoppervlak dagelijks duizenden toetsaanslagen. Na verloop van tijd slijt de inkt op de sleutellabels; operators drukken blanco of nauwelijks leesbare toetsen in omdat ze zich alleen voelen. Olie, koelvloeistofnevel en metaalstof uit de bewerkingsomgeving dringen door in het sleuteloppervlak en versnellen deze degradatie. Het membraan is het onderdeel dat zichtbaar als eerste faalt in de MDI-toetsenbordconstructie; Als u deze vervangt, wordt de sleutelidentificatie hersteld zonder dat een volledige toetsenbordvervanging nodig is.

Het achtervoegsel #T in het onderdeelnummer identificeert dit membraan als de specifieke overlayvariant voor de A02B-0309-B502-toetsenbordeenheid op lagere 0i-TC- en 0i-MC-besturingsconfiguraties. Dit wordt bevestigd als hetzelfde membraantype dat normaal gesproken wordt gemonteerd op 0i-MC-bedieningselementen in deze toetsenbordconfiguratie. Bevestig het onderdeelnummer van de toetsenbordeenheid (A02B-0309-B502) van het geïnstalleerde toetsenbord voordat u bestelt. De FANUC A98L-membraanserie omvat vele varianten voor verschillende toetsenbordindelingen, toetsaantallen en CNC-generaties.

Belangrijkste specificaties

Het membraan vervangen: wat de klus inhoudt

Het membraan wordt verwijderd en teruggeplaatst aan de voorkant van de toetsenbordeenheid. De toetsenbordschakelaarmatrix onder het membraan hoeft niet te worden verstoord; de membraaninstallatie is een vervanging van het oppervlak en geen reparatie van de toetsenbordelektronica. Maak de voorkant van het toetsenbord schoon voordat u het nieuwe membraan aanbrengt, zodat er geen vuil onder blijft zitten. Een juiste plaatsing zorgt ervoor dat alle belangrijke koepelposities correct zijn uitgelijnd met de onderliggende schakelaarcontacten. Een niet goed uitgelijnd membraan produceert toetsen die overmatige kracht vereisen of die de indrukken niet betrouwbaar registreren.

Veelgestelde vragen

Vraag 1: Past het A98L-0005-0298#T-membraan op een ander FANUC MDI-toetsenbord?

Nee: het membraan is speciaal ontworpen voor de A02B-0309-B502 toetsenbordeenheid. De afmetingen, het aantal toetsen en de indeling van de toetsen moeten exact overeenkomen om het membraan uit te lijnen met de onderliggende schakelaarcontacten. Aangrenzende FANUC-membraanvarianten (verschillende A98L-onderdeelnummers) bedienen verschillende toetsenbordassemblages. Bevestig de toetsenbordidentificatie A02B-0309-B502 voordat u bestelt.

Vraag 2: Moet bij vervanging van het membraan het MDI-toetsenbord van het bedieningspaneel worden verwijderd?

Meestal wel: de toetsenbordeenheid wordt meestal van het paneel verwijderd voor gemakkelijke toegang tot de voorkant tijdens het vervangen van het membraan. Het toetsenbord wordt via een lintkabel op de CNC-besturing aangesloten; maak de kabel voorzichtig los en let op de richting van de kabel voordat u deze verwijdert. Installeer de kabel opnieuw op de juiste manier voordat u de machine inschakelt.

Vraag 3: Hoe vaak moet het MDI-membraan op een productiemachine worden vervangen?

De levensduur van het membraan is afhankelijk van de ploegendiensten, het gebruik door de machinist en de machineomgeving. Op een machine met één ploegendienst kan een membraan 3 tot 5 jaar meegaan. Op een productiemachine met drie ploegendiensten in een zware draai- of freesomgeving is jaarlijkse of tweejaarlijkse vervanging niet ongebruikelijk. De leesbaarheid van sleutels is de praktische indicator: vervang ze wanneer sleutellabels niet langer duidelijk leesbaar zijn.

V4: Kan een OEM FANUC-membraan worden geïdentificeerd aan de hand van reproducties op de aftermarket?

Originele OEM FANUC-membranen zijn voorzien van het FANUC-onderdeelnummerlabel en worden geproduceerd volgens de originele printspecificatie. Aftermarket-membranen van derden variëren in kwaliteit; het gevoel van de belangrijkste koepel, de duurzaamheid van de inkt en de kwaliteit van de lijm kunnen afwijken van het origineel. Voor machines waarbij de betrouwbaarheid van de operatorinterface van cruciaal belang is, zijn OEM-membranen de veiligste keuze.

Vraag 5: Waar komt de A98L-0005-0298#T vandaan?

Via door FANUC geautoriseerde servicekanalen en de gevestigde FANUC membraansleutelblad-aftermarket – FANUC toetsenbordvervangingsspecialisten, CNC-reparatiediensten en OEM-membraanleveranciers. DNC Electronics (VK) bevestigt dat dit onderdeel normaal gesproken op voorraad wordt gehouden voor levering op dezelfde dag of de volgende dag. Controleer of het onderdeelnummer van de toetsenbordeenheid (A02B-0309-B502) overeenkomt met de geïnstalleerde eenheid voordat u bestelt.
