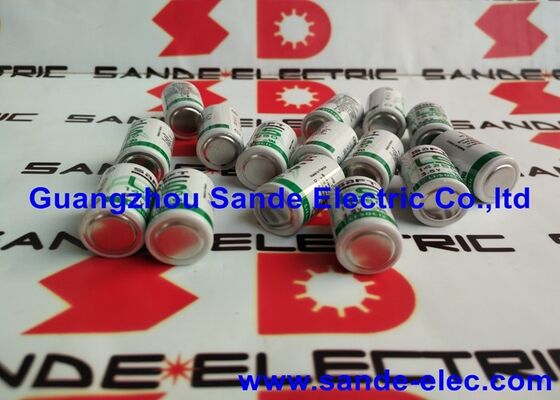

1425O 3.6V ER 14250 LS14250 Li-SOCL2 1/2AA 1200mAh accu

LS14250∙ Saft 1/2AA Lithium Thionyl Chloride Battery ∙ 3.6V / 1.2Ah / Ø14.5×25mm / -60°C tot +85°C / Bobbin Construction

De helft van de grootte, dezelfde chemie Saft's 1/2AA Li-SOCl2 cel

De LS14250 is Saft's 1/2AA-formaat lithium thionylchloridecel fysiek de helft van de hoogte van de standaard AA-formaat LS14500 (25 mm versus 50,5 mm), maar met dezelfde Li-SOCl2-chemie.Het 1/2AA-formaat past in apparaten met beperkte ruimte waar de volledige AA-lengte niet kan worden opgenomen, terwijl het nog steeds de 3,6V-uitgang en meerjarige levensduur biedt waarvoor Li-SOCl2 bekend staat.

De LS14250 is niet simpelweg een kortere LS14500, het is een afzonderlijk product dat is ontworpen en geoptimaliseerd voor de specifieke stroomprofielen van de doeltoepassingen:laag doorlopend afvoer met af en toe matige stroompulsen.

Belangrijkste specificaties

Bobbinconstructie

De LS14250 maakt gebruik van de geometrie van de bobine-elektrode de constructie is geoptimaliseerd voor het specifieke toepassingsprofiel van de 1/2AA-cel:

Concentrische elektrodeconstructie:De lithiumanode omhult de buitenkant van de elektrode; het thionylchloride-electrolyt vult de ruimte tussen de elektroden; de koolstofcathode-collector neemt het midden in.Deze concentrische opstelling maximaliseert het volume van het actieve materiaal in de kleine cellen..5 mm × 25 mm omhulsel.

Maximale energiedichtheid:De bobinconstructie bevat meer actief materiaal in het beschikbare volume dan de spiraal-windingconstructie, waardoor de hoogst mogelijke energiedichtheid binnen de 1/2AA-vormfactor wordt bereikt.

Optimalisatie van het tarief van laag tot matig:Bobbin cells are optimised for the low continuous currents (few µA for base loads) and moderate pulse currents (up to 150mA for communications and sensor readings) that characterise the LS14250's target applications.

Toepassingen

Intelligente voorzieningen:Gas-, water- en elektriciteitsmeters die een levensduur van de batterij vereisen die overeenkomt met het serviceinterval van de meter ¥ 10 tot 15 jaar zonder vervanging van de batterij in ontoegankelijke woon- of commerciële meetlocaties.

draadloze beveiligingssensoren:PIR-detectoren, deur- en venstercontacten, glasbrekersensoren en rookmelders in draadloze beveiligingssystemen die doorgaans 5-10 jaar batterijduur vereisen met minimaal onderhoud.

Industriële IoT en afstandsbewaking:Temperatuurloggers, trillingsmonitors, druksensoren en conditiemonitoringsknooppunten in fabrieken en infrastructuur

Siemens SIMATIC S5 geheugen back-up:De LS14250 wordt bevestigd in de kruisverwijzingstabel voor Siemens S5 PLC-geheugenbatterijtoepassingen (6ES5-980-0MA11-equivalent)

Real-time klok en geheugen back-up:Embedded systemen en industriële besturingssystemen waarvoor een stabiele 3,6V back-up nodig is voor RTC en SRAM, waarbij de 1/2AA-vormfactor rechtstreeks in de op PCB gemonteerde batterijhouder past.

Veelgestelde vragen

V1: Wat is de maximale continue en pulsstroom voor LS14250?

De LS14250 bobinconstructie ondersteunt een paar μA continue basisbelasting en periodieke pulsen tot ongeveer 5 ̊150 mA voor korte duur.Meer dan 150mA pulsstroom veroorzaakt een overmatige spanningsdaling op de hogere interne weerstand van de bobincel .

V2: Hoe vergelijkt LS14250 (1/2AA) zich met LS14500 (AA) in dezelfde chemie?

LS14250 = 1.2Ah bij 3,6V, Ø14.5×25mm. LS14500 = 2.6Ah bij 3,6V, Ø14.5×50.5mm. De LS14250 biedt precies de helft van de hoogte en ongeveer de helft van de capaciteit.Selecteer LS14250 waar de 25mm 1/2AA lengte past in de beschikbare ruimte; selecteer LS14500 indien de volledige AA-hoogte van 50,5 mm kan worden opgenomen en de hogere capaciteit van 2,6Ah nodig is.

V3: Lijdt LS14250 aan passivatie spanningsvertraging en is dit van belang voor geheugen back-up toepassingen?

Ja na langere opslag ontwikkelen Li-SOCl2-cellen, waaronder LS14250, een passivatielaag die de spanning bij de eerste ontlading kort onderdrukt.Voor geheugenback-uptoepassingen die μA- of enkel-mA-niveaus gebruikenVoor toepassingen die beginnen met een hogere stroomvraag onmiddellijk na aansluiting van de batterij, is het mogelijk om de batterij te vervangen door een andere batterij.een korte conditioneringsontlading of supercondensatorbuffer elimineert het passiveringseffect.

V4: Wat zijn de verzendvereisten voor LS14250?

LS14250 bevat lithiumthionylchloride dat is ingedeeld als gevaarlijk materiaal van klasse 9 voor het luchtvervoer.Voor hoeveelheden die de vrijstellingslimieten overschrijden, is een UN3090/UN3091 aangifte voor gevaarlijke goederen voor het luchtvervoer vereist..
