Servo Controller PLC AB Allen Bradley 1769-BA Batterijpakket Custom

Allen-Bradley 1769-BA. CompactLogix 3V Lithiumbatterij Assemblage 850 mAh / geheugenbehoud / 1769-L23x / L3x

De batterij die het programma ondersteunt wanneer de stroom uitvalt

Een CompactLogix-controller slaat zijn gebruikersprogramma en gegevensgeheugen op in een batterij-gebacked SRAM.het programma intact te houden gedurende de looptijd van zijn functieWanneer de batterij afwezig is of leeg is, zorgt een stroomonderbreking, zelfs een korte stroomstoring, ervoor dat de controller zijn gebruikersprogramma verliest.De machine keert terug naar een niet-geïnitieelde staat en zal niet opnieuw worden gestart totdat het programma opnieuw is geladen.

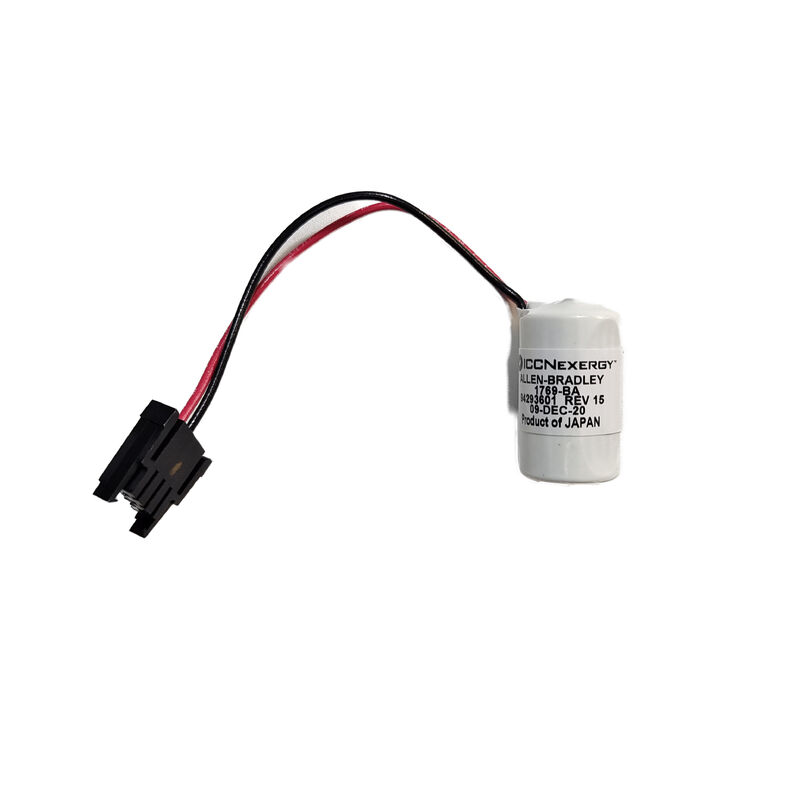

De 1769-BA is een niet-oplaadbare lithiumcel in een vooraf bedrade behuizing met een 3-pin connector.De BBT-LED op de regelaar gaat aan wanneer de batterij bijna leeg is dit is de vervangingsindicator. Wacht niet tot de LED wordt geactiveerd en laat de vervanging dan uitstellen; tegen de tijd dat de BBT-waarschuwing verschijnt, is er al een aanzienlijke ontlading opgetreden.

Belangrijkste specificaties

Vervangingsprocedure

Vervang de 1769-BA waar mogelijk met de controller ingeschakeld.Het vervangen van de regelaar met een uitgeschakelde stroom dreigt gegevensverlies als de condensatorlading onvoldoende is om de swaptijd te overbruggen. Werk snel

De 1769-BA is de batterij die is gespecificeerd voor de CompactLogix-controllers van de serie 1769.Het is niet uitwisselbaar met 1747-BA (die de SLC 500-familie bedient) of andere Allen-Bradley-batterijtypen ️ bevestig het onderdeelnummer vóór installatie.

Veelgestelde vragen

V1: Hoe lang blijft de 1769-BA in dienst?

Typische levensduur is 3 ∼5 jaar onder normale omstandigheden, hoewel de bedrijfstemperatuur de levensduur aanzienlijk beïnvloedt ∼ verhoogde omgevingstemperatuur verkort de levensduur van de batterij.Vervangen op of vóór 3 jaar in continue productieomgevingen, of onmiddellijk wanneer de BBT-LED op de regelaar wordt ingeschakeld.

V2: De BAT-LED is aan. Hoe dringend is de vervanging?

De BAT-LED geeft aan dat de batterij al tot een lage drempel is ontladen.maar de risico's van een aanhoudende vertraging tot nulbelastingEen stroomonderbreking met een volledig uitgeputte batterij veroorzaakt onmiddellijk programmaverlies.

V3: Kan de controller normaal werken zonder batterij?

Ja, de controller draait normaal met een leegstaande of ontbrekende batterij zolang de stroom continu wordt aangebracht.elke stroomcyclus (geplande of toevallige) zal het gebruikersprogramma van het SRAM verwijderen.

V4: Is de 1769-BA uitwisselbaar met de 1747-BA?

De 1747-BA is gespecificeerd voor de SLC 500 controller familie. De 1769-BA is voor CompactLogix. De twee zijn verschillende vormfactoren met verschillende connectoren.Het gebruik van het verkeerde type batterij voor het platform kan leiden tot onjuiste zitplaatsenBevestig dat het onderdeelnummer overeenkomt met de specificatie van het batterijcompartiment van de geïnstalleerde controller.

V5: Hoe moet een gebruikte 1769-BA-batterij worden verwijderd?

Lithiumbatterijen mogen niet worden weggegooid in algemeen afval.Voldoen aan de lokale voorschriften voor de verwijdering van lithiumbatterijen ̇ de meeste gemeenten en industriële locaties hebben lithiumbatterijen recycling- of verwijderingsprogramma'sVerbrand, puncteer of maak geen kortsluiting in een gebruikte lithiumcel.
