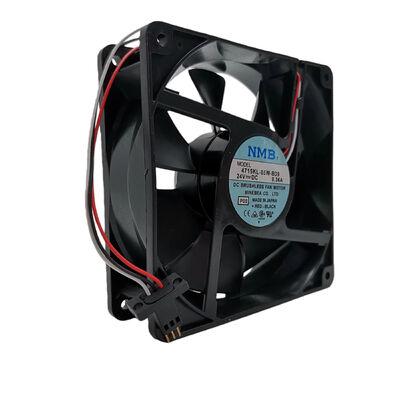

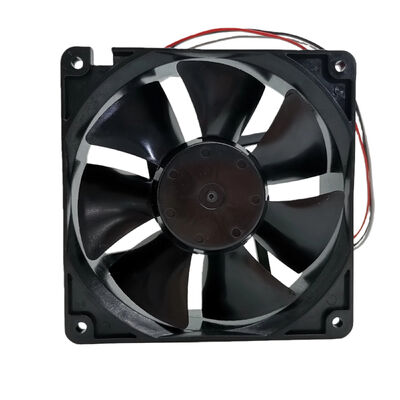

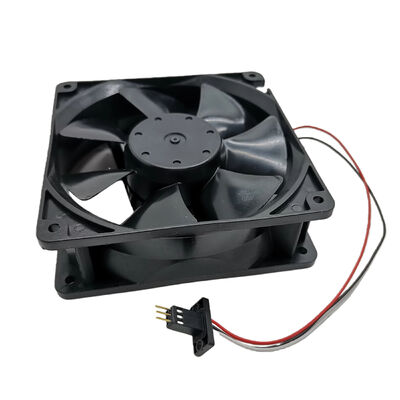

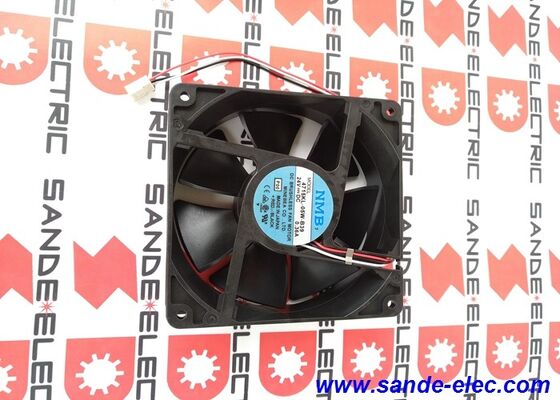

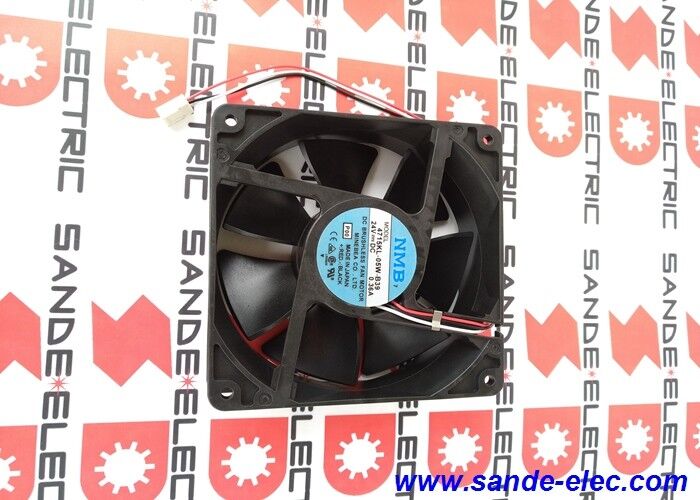

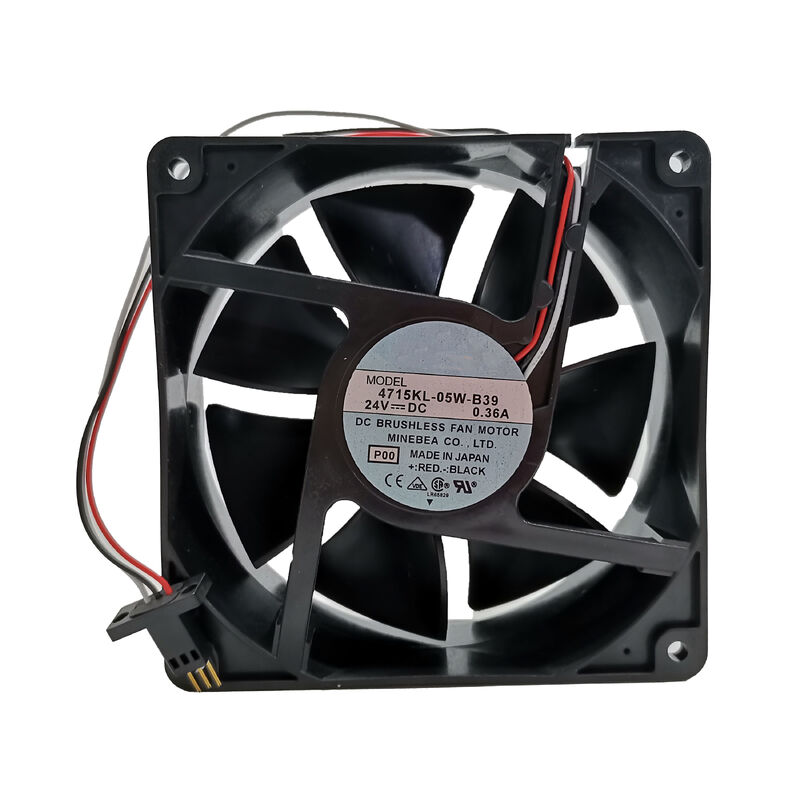

Nieuwe 4715KL-05W-B39 NMB-MAT koelventilator 24vdc 0.40A

4715KL-05W-B39 | NMB Minebea 24V DC koelventilator — 119 mm / 108 CFM / 2950 RPM / kogellager / 3-draads alarm / FANUC CNC

NMB 24V DC industriële ventilator met alarmsignaal met vergrendelde rotor

De 4715KL-05W-B39 is een 24V DC axiale koelventilator van NMB Technologies - een industriële ventilator van 119 mm die een luchtstroom van 108 CFM levert bij 2950 RPM met een derde draad vergrendeld rotoralarmsignaal. Dit is geen eenvoudige tweedraadsventilator: dankzij de alarmsignaaldraad kan het hostsysteem een ​​ventilatorstoring detecteren en een fout genereren voordat de apparatuur die wordt gekoeld een kritische temperatuur bereikt.

De 24V DC-voeding komt overeen met de stroomverdeling in industriële schakelkasten - dezelfde 24V-voeding die wordt gebruikt voor PLC's, sensoren en besturingselektronica, waardoor er geen speciale voedingsspanning voor de koelventilator nodig is.

Belangrijkste specificaties

3-draads alarmsignaal — Detectie van ventilatorstoringen

De derde draad van de 4715KL-05W-B39 geeft een alarmsignaal voor de vergrendelde rotor – de functie die deze ventilator onderscheidt van standaard 2-draads koelventilatoren:

Hoe het werkt:De alarmsignaaldraad geeft een logisch signaal af (meestal open-collector) dat pulseert met een frequentie die evenredig is met de ventilatorsnelheid. Wanneer de snelheid van de ventilator onder ongeveer 50% van de nominale snelheid daalt (als gevolg van een lagerdefect, een vastgelopen lager of een geblokkeerde luchtstroom), detecteert de controller de signaalverandering en kan een systeemfout of waarschuwing genereren.

Vroegtijdige foutdetectie:Lagerstoringen bij ventilatoren verlopen doorgaans geleidelijk; aanvankelijke lagerslijtage veroorzaakt een snelheidsvermindering voordat deze volledig kapot gaat. Dankzij het 3-draads alarm kan de systeemcontroller deze verslechtering detecteren en een onderhoudswaarschuwing activeren voordat een catastrofale ventilatorstoring een oververhitting van het systeem veroorzaakt.

FANUC CNC-integratie:FANUC CNC-besturingen en servoaandrijfmodules met de FANUC A90L-0001-0509 ventilatorreferentie gebruiken de alarmsignaaluitgang om ventilatorfoutalarmen te genereren, waardoor operators worden gewaarschuwd onderhoud te plannen voordat er hittegerelateerde schade optreedt.

Toepassingen

FANUC CNC- en servoaandrijvingskoeling:Vervanging van ventilatoren in FANUC-schakelkasten die verwijzen naar A90L-0001-0509: servoversterkers, asbesturingsmodules en CNC-processorassemblages gekoeld door 24V DC-ventilatoren met alarmsignaalbewaking.

Industriële aandrijvings- en omvormerbehuizingen:24V-aangedreven koelventilatoren in VFD-kasten, servoversterkerbehuizingen en automatiseringscontrolepanelen waarvoor alarmgecontroleerde koeling vereist is.

Server- en telecomapparatuur:Hoogwaardige netwerkapparatuur en serverchassis die continu draaiende 24V DC-ventilatoren met vergrendelde rotordetectie vereisen.

Industriële automatiseringscontrollers:PLC-kasten, SCADA-hardware en industriële computersystemen die bewaakte koeling vereisen.

Veelgestelde vragen

Vraag 1: Waarmee wordt de alarmsignaaluitgang van 4715KL-05W-B39 verbonden?

Het alarmsignaal wordt aangesloten op een digitale ingang op de aandrijving of controller; de ingang bewaakt de pulsuitgang van de ventilator. FANUC-versterkers met de ventilatorreferentie A90L-0001-0509 hebben een speciale ventilatoralarmingang die het 3e draadsignaal leest. Als de pulsfrequentie onder de drempel daalt, wat duidt op een ventilatorstoring, genereert de omvormer een ventilatoralarmcode. In systemen zonder een speciale ventilatoralarmingang kan een afzonderlijk ventilatorbewakingscircuit (teller of frequentie-naar-spanningsomzetter) het signaal verwerken.

Vraag 2: Kan 4715KL-05W-B39 worden gebruikt als een 2-draads ventilator door de alarmdraad los te laten?

Ja — de ventilator zal normaal werken als alleen de V+ en V− draden zijn aangesloten. De derde draad kan los worden gelaten (zwevend) zonder de werking van de ventilatormotor te beïnvloeden. Het loskoppelen van de alarmdraad elimineert echter de detectiemogelijkheid voor ventilatorstoringen; een defecte ventilator genereert geen alarm en oververhitting van de apparatuur zal zonder waarschuwing optreden.

Vraag 3: Welk omgevingstemperatuurbereik is van toepassing op 4715KL-05W-B39?

De B39-klasse werkt van -10°C tot +70°C (bereik B10 tot B40). De opslagtemperatuur bedraagt ​​-40°C tot +70°C. Het bedrijfstemperatuurbereik van de B39 is geschikt voor omgevingstemperaturen in industriële schijfkasten tot 70°C, wat kan voorkomen in slecht geventileerde behuizingen of in industriële omgevingen met hoge omgevingstemperaturen. Controleer in de installatiehandleiding van de omvormer of de omgevingstemperatuur van de kast binnen dit bereik blijft.

V4: Hoe verhoudt de 4715KL-05W-B39 (DC, 108 CFM) zich tot de 4715PS-20T-B30 (AC, 102 CFM) in dezelfde kast?

Beide zijn 120 mm-ventilatoren met een vergelijkbare luchtstroom (108 versus 102 CFM), die voornamelijk verschillen in voedingsspanning (24 V DC versus 200 V AC). De DC-ventilator biedt het alarmsignaal en een breder spanningsbereik; de AC-ventilator heeft rechtstreeks een voeding van 200 V nodig. De keuze hangt af van de beschikbare voedingsspanning in de kast en of bewaking van ventilatoralarmen vereist is. In kasten waar zowel 24V als 200V beschikbaar is, heeft de DC 4715KL met alarmbewaking de voorkeur voor kritische apparatuur.
