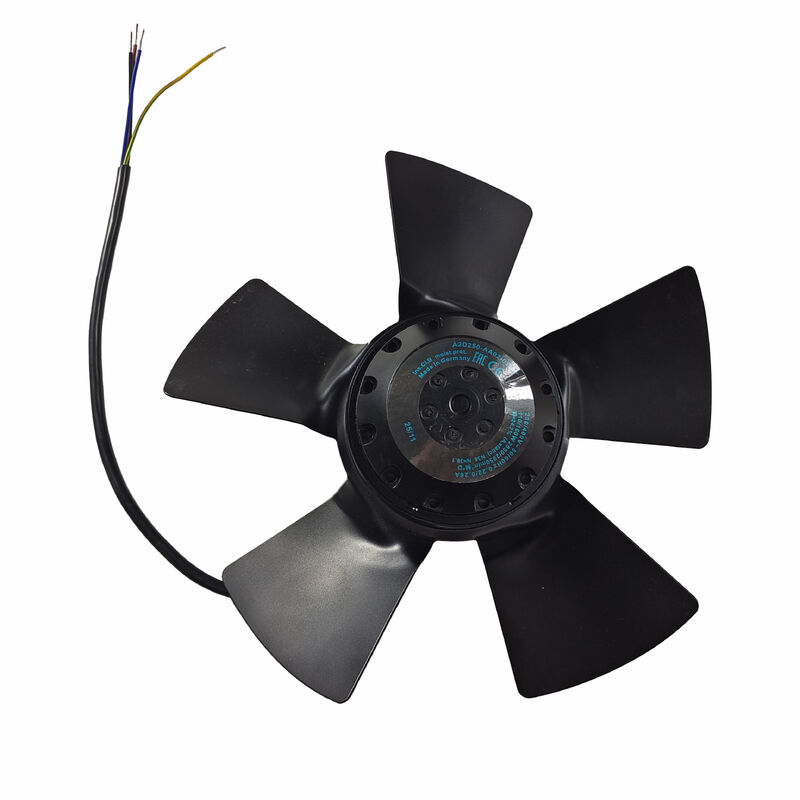

A2D250-AA02-02 Nieuwe Ebmpapst A2D250AA0202 Assige koelventilator

De A2D250-AA02-02 is een 250 mm driefasige AC-axiale ventilator van ebm-papst, een toonaangevende fabrikant van ventilatoren en motoren voor industriële, HVAC- en apparatuurkoelingstoepassingen. Deze ventilator is gebouwd rond de M2D068-DF-motor en werkt op een driefasige voeding van 400 V met steraansluiting, waardoor een aanzienlijke luchtstroom wordt geleverd bij een relatief laag stroomverbruik.

De frequentieafhankelijke prestaties van de ventilator (50 Hz versus 60 Hz) maken hem geschikt voor inzet in zowel 50 Hz (Europa, Azië) als 60 Hz (Amerika) regionale elektrische infrastructuur met voorspelbare, gedocumenteerde prestatieverschillen.

Het 400V driefasige motorontwerp van de A2D250-AA02-02 biedt operationele voordelen ten opzichte van enkelfasige ventilatormotoren in industriële omgevingen:

• Zelfstartkoppel:Driefasige inductiemotoren genereren inherent een startkoppel uit het roterende magnetische veld dat wordt gecreëerd door de faseverschoven voeding, waardoor de noodzaak voor startcondensatoren of hulpwikkelingen wordt geëlimineerd.
• Soepeler koppelafgifte:Driefasige motoren produceren een soepeler en constanter koppel in vergelijking met enkelfasige motoren, wat resulteert in minder trillingen in de ventilatorconstructie.
• Standaard industriële voedingscompatibiliteit:400 V driefasig is de standaard industriële distributiespanning in het grootste deel van Europa, delen van Azië en veel industriële faciliteiten over de hele wereld, waardoor directe aansluiting mogelijk is zonder extra apparatuur voor spanningsconversie.

• Industriële kastkoeling:Grote elektrische kast- en schakelapparatuurkoeling waarbij een hoog luchtstroomvolume bij gematigde statische druk nodig is om warmte uit dicht opeengepakte vermogenselektronica te verwijderen.
• HVAC-luchtbehandelingsunits:Ventilatie- en luchtbehandelingssysteemventilatoren voor gebouwen waarbij het driefasige axiale formaat van 250 mm de luchtstroomcapaciteit biedt die nodig is voor commerciële en industriële luchtcirculatiesystemen.
• Koeling van procesapparatuur:Industriële procesapparatuur, droogsystemen en geforceerde luchtkoelingstoepassingen met warmtewisselaars waarbij gebruik wordt gemaakt van driefasige ventilatormotoren die zijn geïntegreerd in het koelcircuit van de apparatuur.
• Generator- en motorkoelsystemen:Toepassingen voor hulpkoelventilatoren in industriële generatorsets en motorkoelsystemen die robuuste driefasige ventilatormotoren met continu vermogen vereisen.

De standaard A2D250-AA02-02-specificatie geeft geen werking van de variabele snelheidsaandrijving (VFD) aan in de basisconfiguratie. Bevestig aan de hand van de documentatie van ebm-papst of de M2D068-DF-motor geschikt is voor VFD-besturing of dat een VFD-geclassificeerde variant van de A2D250-familie vereist is. Het gebruik van een inductiemotor die niet geschikt is voor VFD-gebruik op een voeding met variabele frequentie kan isolatiespanning veroorzaken als gevolg van harmonischen in de spanningsgolfvorm en lagerstromen.

Het werkpunt van 60 Hz laat de motor op hogere snelheid en hogere interne temperatuur draaien (binnen de nominale maximale omgevingstemperatuur van 40 °C voor 60 Hz vs. 70 °C voor 50 Hz). Over het algemeen vermindert het werken dichter bij de thermische limiet van een motor de levensduur van de isolatie in vergelijking met het werken met een grotere thermische marge. Voor installaties waar de omgevingstemperatuur constant onder de 40°C ligt, bieden beide frequentiewerkpunten hun respectievelijke nominale levensduur; voor hogere omgevingstemperaturen biedt 50 Hz-werking extra thermische marge.

De standaardconfiguratie ondersteunt horizontale montage van de as of verticale montage van de rotor op de bodem. Rotor-on-top montage is beschikbaar als speciale bestelconfiguratie. Bevestig met de documentatie van ebm-papst of het standaard A2D250-AA02-02 onderdeelnummer deze optie bevat of dat een andere onderdeelnummervariant vereist is voor de rotor-op-boven-oriëntatie.

IP44 beschermt tegen opspattend water vanuit elke richting, maar is niet geschikt voor directe waterstralen, hogedrukreiniging of onderdompeling. Geschikte installatielocaties zijn onder meer industriële binnenkasten, overdekte buitenapparatuurbehuizingen en algemene HVAC-kanalen binnenshuis. Voor wash-down-omgevingen, buiteninstallaties blootgesteld aan zware regen of directe spray, of elke toepassing die een hogere bescherming tegen binnendringing vereist, kunt u uit het productassortiment van ebm-papst bevestigen of er een variant met een hogere IP-classificatie van de A2D250-serie beschikbaar is.
