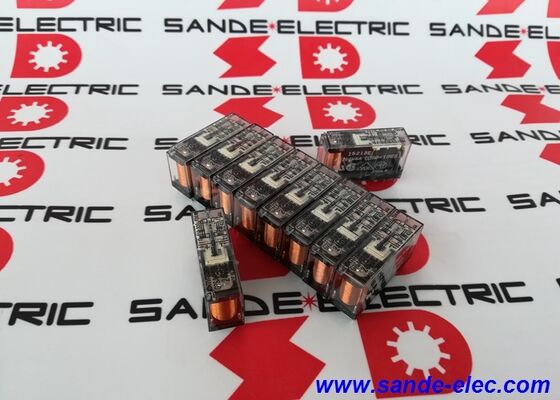

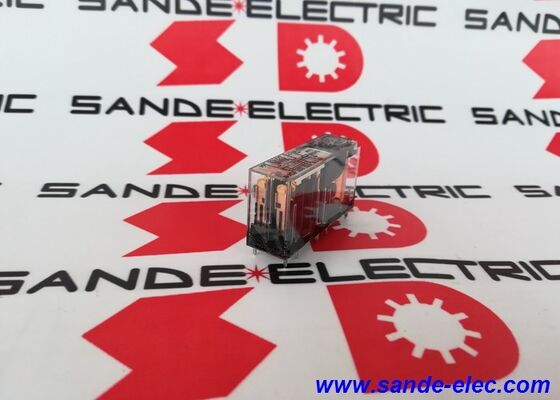

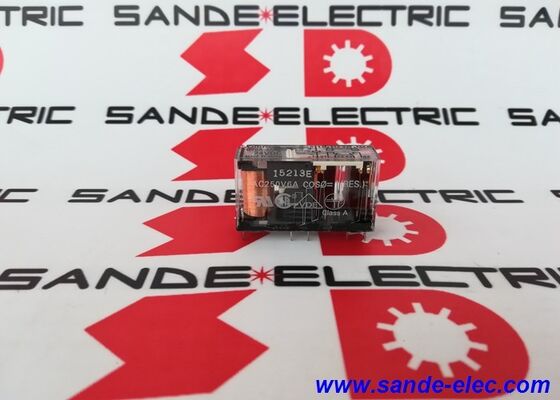

G7SA-2A2B DC24V OMRON G7SA-2A2B Veiligheidsrelais 24VDC 6A Plc-module Nieuw en origineel

Omron G7SA-2A2B DC24 | Veiligheidsrelais — 2 NO / 2 NC / 6A / 24V DC spoel / gedwongen geleide contacten / EN 50205

Geforceerd geleide contacten: het veiligheidskritische ontwerpkenmerk

De G7SA-2A2B is geen standaardrelais. Het bepalende kenmerk ervan is het gedwongen geleide (mechanisch gekoppelde) contactmechanisme, dat de mogelijkheid biedt voor gebruik in machineveiligheidscircuits.

In een standaardrelais kunnen de normaal open en normaal gesloten contacten theoretisch beide gelijktijdig sluiten als een contact las of een veer faalt - een toestand die een veiligheidscircuit dat afhankelijk is van de NC-contactstatus niet kan detecteren. Bij de G7SA met gedwongen geleide contacten zijn de NO- en NC-contacten mechanisch gekoppeld: als een NO-contact wordt dichtgelast, wordt fysiek voorkomen dat de NC-contacten sluiten, en omgekeerd. Deze wederzijdse uitsluiting wordt mechanisch afgedwongen en is niet afhankelijk van software of de elektrische toestand van het relais.

Deze mechanische garantie maakt de G7SA-2A2B geschikt voor monitoring in veiligheidsrelaismodules en logische veiligheidssystemen. Een veiligheidscontroller kan de NC-contacten bewaken om te bevestigen dat de NO-contacten niet zijn gelast, waardoor de feitelijke status op hardwareniveau van de toestand van het relais wordt verkregen.

Belangrijkste specificaties

Toepassing in veiligheidscircuits

De G7SA-2A2B wordt gebruikt als uitgangsrelais in veiligheidscircuits waarbij de contacten veiligheidskritische machinestroom voeren: de geschakelde circuits die een gevaarlijke machinefunctie in- of uitschakelen. Veel voorkomende toepassingen zijn onder meer:

• Uitgangsschakeling deurvergrendeling in machinebeveiligingssystemen
• Uitgangscontacten voor noodstopcircuit
• Uitgangsschakeling lichtgordijn en veiligheidsmat
• Uitgangsrelais voor tweehandsbedieningscircuit

Het relais werkt in combinatie met een veiligheidsrelaismodule of veiligheids-PLC die de terugmeldcontacten bewaakt. De twee NC-contacten zorgen voor het feedbackkanaal; de veiligheidscontroller leest ze om te bevestigen dat het relais correct is uitgeschakeld voordat een herstart wordt toegestaan.

Met de plug-in-aansluiting uit de P7SA-serie kan de G7SA-2A2B worden vervangen zonder de lokale bedrading te verstoren: de bedrading blijft op de aansluiting en de relaismodule wordt verwisseld. Dit is een praktische onderhoudsoverweging bij panelen waarbij vervanging van relais zonder wijziging van de bedrading de moeite voor herinbedrijfstelling vermindert.

Veelgestelde vragen

Vraag 1: Wat maakt de G7SA-2A2B tot een "veiligheidsrelais" in plaats van een standaardrelais?

Het gedwongen geleide contactmechanisme verbindt de NO- en NC-contactsets fysiek, zodat ze niet tegelijkertijd dezelfde status kunnen innemen. Als een NO-contact dichtlast, wordt mechanisch verhinderd dat de NC-contacten sluiten - deze wederzijdse uitsluiting wordt afgedwongen in de hardware, niet in de software. Hierdoor kan een veiligheidscontroller de NC-contacten bewaken en een vastgelast NO-contact detecteren, wat niet mogelijk is met een standaardrelais. Dit is de fundamentele vereiste voor relaisgebruik in veiligheidsarchitecturen IEC 62061 en ISO 13849.

Vraag 2: Kan de G7SA-2A2B rechtstreeks op een PCB worden gemonteerd?

Ja. De terminalopstelling is ontworpen voor direct PCB-solderen, waarbij de pin-indeling is geoptimaliseerd voor standaard PCB-ontwerp. Voor paneelmontagetoepassingen accepteren de push-in-aansluitingen van de P7SA-serie de G7SA-2A2B rechtstreeks en bieden veldbedradingsterminals met schroef- of veerklemmen zonder solderen.

Vraag 3: Wat is het werkingsbereik van de spoelspanning?

De nominale spoelspanning bedraagt ​​24 V DC. Het relais wordt gegarandeerd bekrachtigd (gesloten) bij 18 V DC en hoger, en wordt gegarandeerd ontkrachtigd (open) bij 2,4 V DC en lager. Langdurige spoelspanningen boven 26,4V DC riskeren permanente beschadiging van de spoel. Het werkbereik van 18-26,4 V DC voldoet aan de typische toleranties voor de 24 V DC-voedingsregeling.

Vraag 4: Kunnen de NC- en NO-contacten verschillende circuitspanningen schakelen?

Ja. Elke contactset is onafhankelijk: de twee NO-contacten en twee NC-contacten schakelen hun respectievelijke circuitbelastingen onafhankelijk. Eén NO-contactset kan een 230V AC-belasting schakelen, terwijl de NC-contacten in een 24V DC-feedbackcircuit werken. De isolatie van het relais tussen de contactcircuits maakt verschillende circuitspanningen op hetzelfde relais mogelijk.

V5: Wat is het verschil tussen de G7SA-2A2B en de G7SA-3A1B?

Beide behoren tot de Omron G7SA-familie met gedwongen geleide contacten en dezelfde stroomsterkte. De 2A2B beschikt over 2 NO- en 2 NC-contacten (4-polig); de 3A1B beschikt over 3 NO- en 1 NC-contact (4-polig). De contactcombinatie wordt geselecteerd op basis van de vereisten van het veiligheidscircuit voor NO-contacten (belastingsschakeling) en NC-contacten (feedbackbewaking). De meeste tweekanaals veiligheidscircuits gebruiken de 2A2B om feedback-NC-contacten te leveren vanaf beide uitgangsrelais.
