| Plaats van herkomst | Japan |
| Merknaam | SMC |
| Certificering | CE ROHS |
| Modelnummer | SYJ7320-5YO-01F-Q |

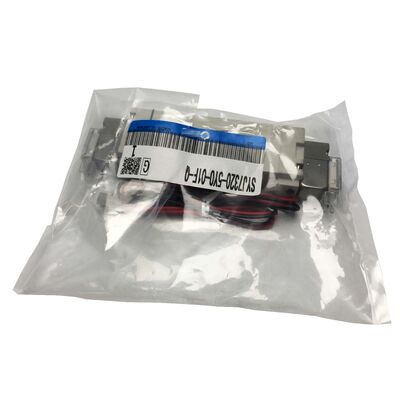

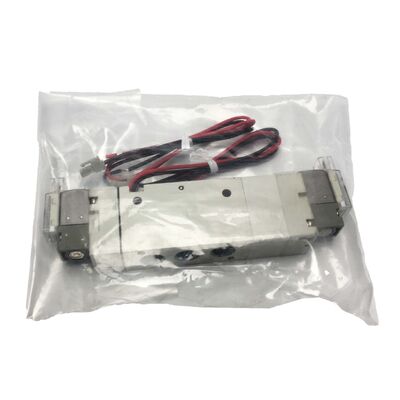

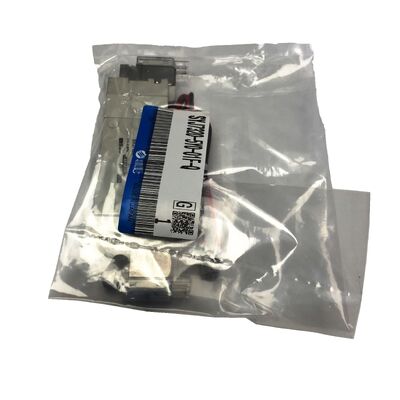

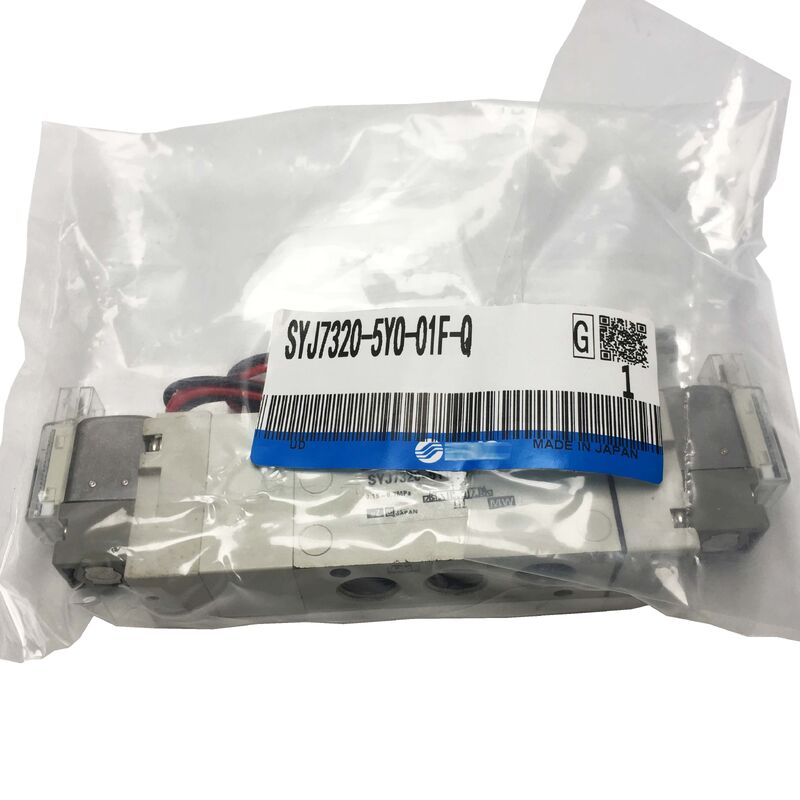

De SMC SYJ7320-5YO-01F-Q is een 5-poort, 3-positie gesloten centraal magnetoventil van de SMC SYJ7000-serie,bekend om het combineren van laag energieverbruik met betrouwbare schakelprestaties voor industriële automatiseringstoepassingen.
De 3-positie gesloten centrale configuratie zorgt ervoor dat wanneer beide magnetronen worden uitgeschakeld, alle poorten worden geblokkeerd, waardoor de aangesloten actuator zijn positie kan behouden zonder druk of uitlaat.Deze eigenschap is essentieel voor cilindertoepassingen waarbij middestoppositionering vereist is of waarbij ongecontroleerde beweging tijdens stroomonderbrekingen veiligheids- of procesproblemen oplevert.
Met G1/8-poortgrootte is deze compacte klep ideaal voor cilinders met een kleine opening en ruimtebeperkte pneumatische schakelingen waar grotere kleplichamen niet in de geometrie van het manifold kunnen passen.
| Parameter | Waarde |
|---|---|
| Reeks | SMC SYJ7000 |
| Valvefunctie | 5-poort, 3-positie gesloten midden |
| Portgrootte (A/B) | G1/8" met draad |
| Operatiedruk | 0.15 - 0,7 MPa (interne piloot) |
| Maximale doorstroming | 525 l/min |
| Nominale stroom (P→A/B) | 0.22 dm3/s (0,792 m3/h) |
| Nominale stroom (A/B→EA/EB) | 0.24 dm3/s (0,864 m3/h) |
| Regelspanning | 24 V gelijkstroom |
| Energieverbruik | 0.5 W (standaard pilot-solenoïde) |
| Reactietijd | ~ 30 ms |
| Schakelfrequentie | 5 Hz |
| Elektrische toegang | DIN-terminal zonder aansluiting (YO) |
| Indicatorlicht / Spanningsonderdrukker | Niet opgenomen |
| Handmatig overschrijven | Niet-vergrendelend druktype |
| Type uitlaatgas | Individuele uitlaatgassen van de pilootklep |
| Montage | Hoofdstuk met beugel |
| Gezegelmateriaal | Rubber |
| Werktemperatuur | -10 tot +50°C |
| Ontwerp | met een breedte van niet meer dan 15 mm |
| Certificering | CE (Q-suffix) |
De SYJ7000-serie beschikt over een pilot-solenoïde met een laag vermogen met een verbruik van 0,5 W, waardoor directe PLC-uitgangsrelaisbesturing mogelijk is zonder tussenliggende relais of solid-state-uitgangsmodules.Dit vermindert de complexiteit van de bedrading van het paneel en elimineert mogelijke foutbronnen in besturingscircuits.
De individuele pilot-uitlaat zorgt ervoor dat de pilot schoon schakelt, ongeacht de omstandigheden van het hoofdcircuit, waardoor tegendrukinterferentie in circuits met ingebouwde geluidsdempers of stroomafwaarts tegendruk wordt voorkomen.
De rubberen afdichtingsconstructie houdt standaard gesmeerde of niet-gesmeerde perslucht in.terwijl een kopervrij ontwerp ervoor zorgt dat het compatibel is met bredere luchtkwaliteitsomstandigheden zonder risico op vorming van acetyleenverbindingen.
De elektrische aanduiding YO geeft aan dat deze klep wordt geleverd met een DIN-terminalkamer zonder vooraf bevestigde aansluiting.die gebruikers in het veld bedraden en bevestigenEr is geen geïntegreerde indicator-LED of ingebouwde overspanningsonderdrukker.
Deze configuratie is ideaal voor paneelbouwers die gestandaardiseerde bedrading met DIN-type magnetische connectoren gebruiken, waardoor directe bevestiging van vooraf bedrade DIN-connectoren mogelijk is zonder pigtail management.Voor installaties die overspanningsbescherming vereisen, beschouwd als de YOZ-variant met een niet-polaire spanningsonderdrukker.
Wanneer beide magneten zijn uitgeschakeld, blokkeert de spoel alle vijf de aanvoerpoorten, beide werkpoorten (A en B) en beide uitlaatpoorten.die niet uitbreidt en niet terugtrekt., in tegenstelling tot 2-positie kleppen die standaard naar één einde van de reis wanneer de-energie.
Voor toepassingen waar inductieve transiënten PLC-invoer of nabijgelegen elektronica kunnen beïnvloeden, is het gebruik van de volgende functie nodig:de YOZ-variant met een niet-polaire spanningsdemper in overweging nemen.
De SYJ7320-5YO-01F-Q is specifiek de carrosserie met poort met beugelvariant.een ander achtervoegsel in de SYJ7000-serie is vereist.
De YO-terminal maakt gebruik van de standaard DIN 43650 Form A-interface (EN175301-803 Form A), een van de meest voorkomende industriële formaten van magnetische connectoren.De connector is niet inbegrepen en moet apart worden geleverd..
De SYJ7000-serie maakt gebruik van een low-power pilot-operated ontwerp (0,5W magnetron) geschikt voor directe PLC-besturing.De SY7000-serie heeft een andere interne architectuur met een hogere doorstromingskapaciteit, maar meestal een hoger stroomverbruikSYJ7000 is de voorkeur voor PLC-directe werking en energie-efficiëntie; SY7000 is geschikt waar de maximale doorstroming primair is.
