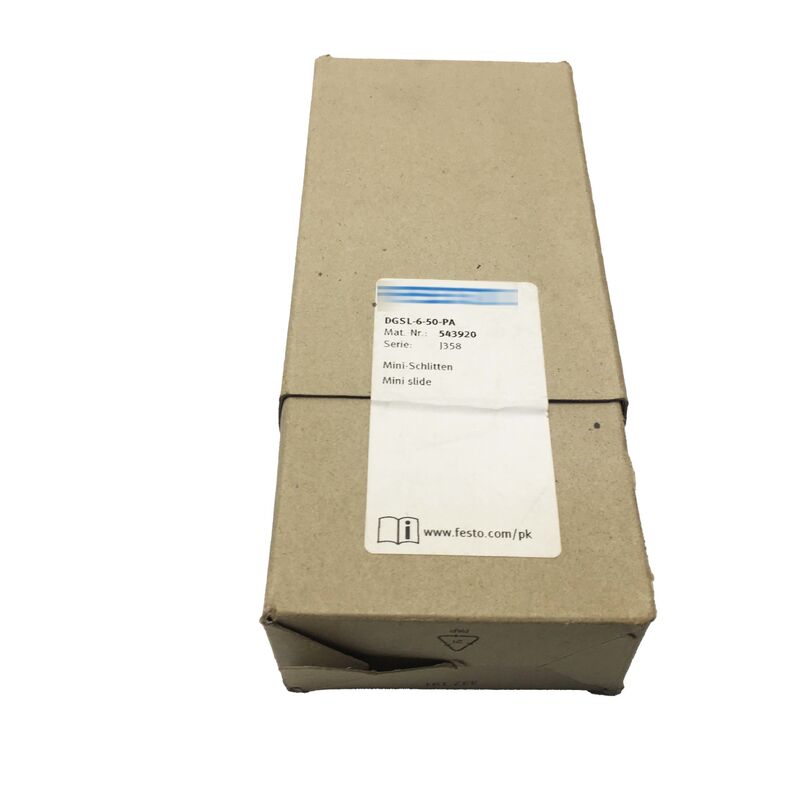

Festo DGSL-6-50-PA Mini-slidecilinder
6mm Boor, 50mm Stroke, Dubbel Acteren -- Deelnummer: 543920 -- Originele nieuwe.
Kleine voetafdruk, zeer nauwkeurig
De Festo DGSL-6-50-PA is een miniatuur glijcilinder met een kogellager, dubbele elastische demping,en de compatibiliteit van de nabijheidssensor in een van de kleinste pneumatische glijpakketten van de DGSL-serie.
Voor pick-and-place cellen, kleine onderdelen assemblage armaturen, en handling modules waar de ruimte wordt geteld in millimeter, dit is de eenheid die past zonder te dwingen een herontwerp eromheen.
De DGSL-6-50-PA draagt onderdeelnummer 543920 en behoort tot de gevestigde DGSL-mini-slide-familie van Festo ∙ dubbelwerkende constructie met ijk aandrijving,ontworpen voor de veeleisende cycli van productie-automatisering.
Technische specificaties
| Parameter |
Waarde |
| Deelnummer |
DGSL-6-50-PA |
| Aantal vervangend onderdeel |
543920 |
| Merken |
Festo |
| Reeks |
DGSL |
| Type |
Mini-slide / slide tafel |
| Grootte van de boor |
6 mm |
| Pistondiameter |
8 mm |
| Een beroerte |
50 mm |
| Werkwijze |
Doppelwerkend |
| Ontwerp van de aandrijvingseenheid |
Joeg (kolvenstang + glijbaan) |
| Operatiedruk |
0.15 - 0,8 MPa (1,5 - 8 bar) |
| Maximale snelheid |
0.5 m/s |
| Herhalingsnauwkeurigheid |
0.3 mm |
| Kussing |
Elastische ringen/pads aan beide uiteinden (P) |
| Gidstype |
kooi met een kogellager |
| Montagepositie |
Ieder |
| Positiesensing |
Voor dichtbijheidssensoren |
| Theoretische kracht bij 6 bar (vooruitgang) |
30 N |
| Theoretische kracht bij 6 bar (intrekkracht) |
23 N |
| Bedrijfsmedium |
Compresslucht volgens ISO 8573-1:2010 |
Wat maakt het DGSL-ontwerp werkzaam?
De DGSL-serie maakt gebruik van een constructie met een zuiger-aandrijving. De zuigerstaaf wordt aan een schuifplaat (de zuiger) gekoppeld in plaats van rechtstreeks aan de belasting te worden gekoppeld.
Deze opstelling stelt de glijbaan in staat om dwarsbelastingen te dragen zonder deze over te brengen naar de zuigerstaaf,die de levensduur van de afdichtingen verlengt en de beweging glad houdt gedurende de volledige slag.
De kogelhoudende kooi is het onderdeel dat de 0,3 mm herhalingsnauwkeurigheid in de praktijk mogelijk maakt.
Ball cage guides distribute load evenly across multiple contact points and resist the moment forces that arise when a load is offset from the slide center — a common situation in pick-and-place grippers and part-transfer assemblies.
De elastische dempingsringen aan beide uiteinden kunnen de vertraging aan de eindpunten van de slag beheersen zonder het metaal-metalcontact dat anders een schok in de structuur zou brengen.Voor toepassingen met een hoge cyclus, verlengt deze demping de levensduur van de glijbaan en de daaraan bevestigde gereedschappen.
Positiesensorintegratie
De DGSL-6-50-PA is uitgerust met een sensorslot voor nabijheidssensoren, een geïntegreerde functie die geen projectiehardware toevoegt aan de assemblage omhulsel.Proximiteitssensoren kunnen rechtstreeks in het slot worden gemonteerd om de eindpositie te detecteren, tussenpositie, of beide, om de signalen terug te sturen naar een PLC of pneumatische regelaar.
De schone integratie zorgt ervoor dat de totale module compact blijft en elimineert de problemen met de routing van kabels die externe sensorbeugels veroorzaken.
Verwerking en assemblage van toepassingen
Deze combinatie van grootte en slag verschijnt vaak in:
- Modules voor het oppakken en plaatsen van kleine onderdelen ️ waarbij de slag van 50 mm de kloof overbrugt tussen een voedingspositie en een plaatsingspositie op een compact assemblagestation
- Pneumatische grippositiëring ∙ de glijbaan brengt een grip naar het werkstuk en trekt zich voor de volgende cyclus schoon terug
- Miniatuur overdrachtssystemen waarbij meerdere DGSL-eenheden in XY- of lineaire configuraties worden gecombineerd
- Bevestiging van de klemwerking van het bevestigingsapparaat ∙ het dubbelwerkende ontwerp houdt de klem onder druk en laat het positief los bij signaal
- Elektronisch onderdeelbeheer
Vaak gestelde vragen
Wat is het werkdrukbereik voor de DGSL-6-50-PA?
Het werkdrukbereik bedraagt 1,5 tot 8 bar (0,15 tot 0,8 MPa).Bij werkzaamheden boven 8 bar wordt de nominale drukgrens overschreden en dient te worden vermeden..
Kan de DGSL-6-50-PA in elke richting worden gemonteerd?
Ja en hoekmontage zonder invloed op de prestaties of de levensduur van de gids.
Wat voor soort positiesensoren zijn compatibel met deze glijbaan?
De glijbaan is ontworpen voor nabijheidssensoren die passen in de geïntegreerde sensorsleuf op de glijbaan.Festo's SME/SMT-series dichtbijheidsschakelaars en compatibele sensoren van derden in dezelfde vorm kunnen worden gebruiktControleer de afmetingen van de sensor slot tegen de grootte van uw sensor lichaam voordat u bestelt.
Wat is het verschil tussen de PA- en de P1A- dempingsvarianten?
De PA-variant gebruikt aan beide uiteinden elastische dempingsringen ̇ flexibele vertraging zonder eindcontact van metaal op metaal.De P1A-variant maakt gebruik van een combinatie van elastisch demping en verstelbare fijne demping aan de voorzijde voor hogere snelheidstoepassingen waarbij een nauwkeuriger controle van de eindpositie nodig isVoor standaard toepassingen met matige snelheid is de PA de meest voorkomende en kosteneffectieve keuze.
Is de DGSL-6-50-PA compatibel met met olie gesmeerde luchtsystemen?
De eenheid kan met olie gesmeerde perslucht werken, maar zodra de gesmeerde werking begint, is continue smeering vereist voor de rest van de levensduur van de eenheid.Een eerder gesmeerd apparaat zonder olie laten draaien veroorzaakt vroegtijdig slijtage van de afdichtingVoor nieuwe installaties beveelt Festo een olievrije werking aan volgens ISO 8573-1:2010 [7:4[4] om deze afhankelijkheid te voorkomen.
Controleer de afmetingen van de montage, de compatibiliteit van de sensoren en de slagvereisten met uw applicatie voordat u bestelt.De DGSL-6-50-PA is een precisiecomponent correcte installatieomstandigheden hebben rechtstreeks invloed op herhalingsnauwkeurigheid en levensduur.
