Krom Schroder TZI5-15/100R ontstekingstransformer
Bestelling nr. 84331382
Productoverzicht

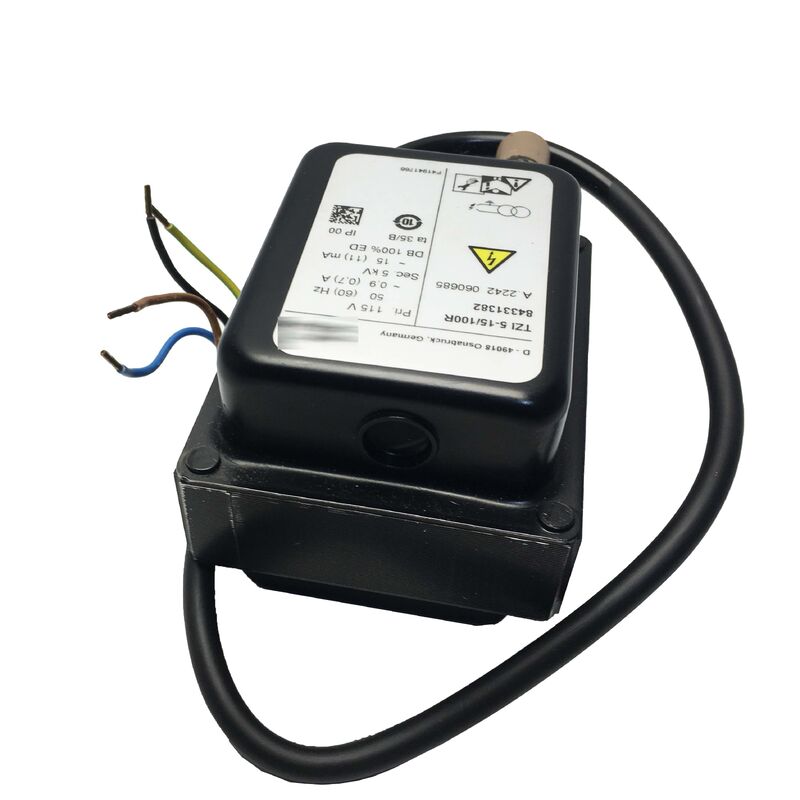

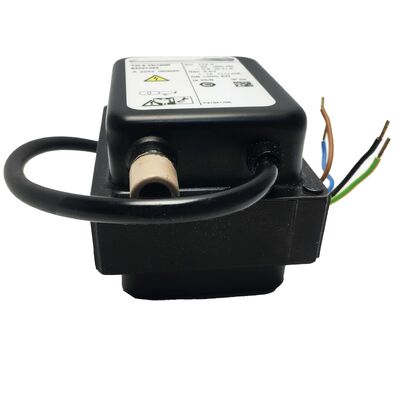

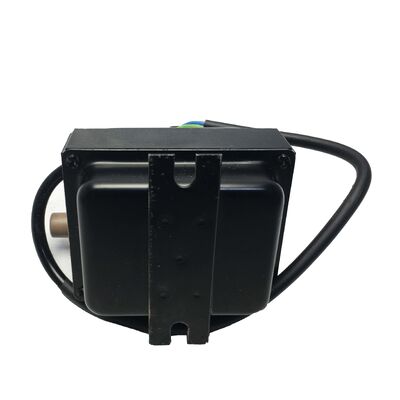

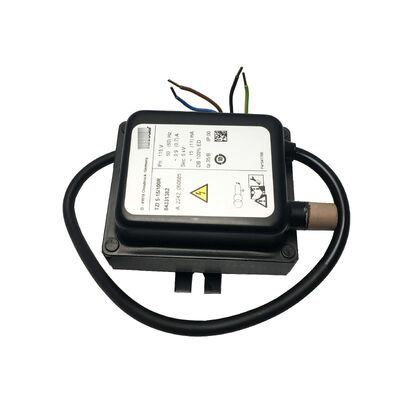

De Krom Schroder TZI5-15/100R (volgnummer 84331382) is een hoogspanningsontstekingstransformator uit de gevestigde TZI-serie,speciaal ontworpen voor het ontsteken met vonken van gasbranden en met gas ontstoken of rechtstreeks ontstoken oliebranden in industriële en commerciële verbrandingsapparatuur.
Deze transformator verhoogt de stroom van 115 V AC naar 5 kV hoogspanning.het leveren van 15 mA bij 50 Hz - de optimale combinatie van spanning en stroom die nodig is om betrouwbare ontstekingsvonken te genereren via goed gesloten elektroden in brandstof-luchtmengsels.
De werkcycluscategorie van 100% onderscheidt deze eenheid van alternatieven met een intermitterende werkcycluscategorie, waardoor continue werking zonder verplichte uitvalperioden mogelijk is.Dit elimineert thermische storingsmodussen die de levensduur kunnen beperken onder veeleisende vuurcycli in branderbesturingstoepassingen.
Technische specificaties
| Bestelnummer |
84331382 |
| Model |
TZI 5-15/100R |
| Uitgangsspanning |
5 kV |
| Uitgangsstroom |
15 mA (bij 50 Hz) |
| Hoofdinvoerspanning |
115 V wisselstroom |
| Werkcyclus |
100% (duurzaam) |
| Toepassing |
Gasbranden, oliebranden (sparkontsteking) |
| Elektrodebewerking |
met een diameter van niet meer dan 50 mm |
| Behuizing |
IP 00 - vereist installatie in bedieningskast |
| Reeks |
TZI (Transformator Zundung Industrie) |
| Vervaardiging |
Krom Schroder / Elster / Honeywell Combustion |
5 kV-uitgang voor betrouwbare vonkontsteking
De 5 kV-uitgang van de TZI5-15/100R is speciaal ontworpen om dielektrische spleten op de elektrode af te breken en vonken te veroorzaken.terwijl de uitgangsstroom van 15 mA voldoende energie biedt voor een betrouwbare ontsteking van het brandstof-luchtmengselDeze specificatie definieert de werkomvang voor een goed ontwerp van de elektrodeninstallatie.
Voordelen voor de werkcyclus van 100%
Moderne branderbeheersystemen met uitgebreide opstartsequenties, frequente cyclussen of inbedrijfstellingseisen profiteren van de 100% werkcyclus.In tegenstelling tot transformatoren met intermitterende ratings met beperkte aanlooptijden, deze eenheid verwerkt langdurige werking zonder thermische stress, waardoor een lange levensduur wordt gewaarborgd in veeleisende toepassingen.
Elektrode-operatiemodi
De TZI5-15/100R ondersteunt zowel dubbele- als eenelektrodeconfiguraties.vereenvoudiging van de bouw van de branderkop en vermindering van de verbrandingskamerpenetratie voor compacte of retrofit toepassingen.
Installatievereisten
Deze transformator moet als onderdeel met een IP 00-classificatie in een geschikte bedieningskast worden geïnstalleerd.het kabelvervoer zo kort mogelijk houden (meestal minder dan één meter)Voor de juiste voltooiing van het circuit is een functionele aarding van de brander nodig.
Vervangende informatie
Het huidige Krom Schroder-equivalent is de TZI 5-15/100QT (volgnummer 84391111), met dezelfde 5 kV/15 mA/100%-specificatie met 120VAC-invoer en UL/CSA-goedkeuring.Voor installaties die een exacte matching van de 115VAC-specificatie vereisenDe overschotten van de oorspronkelijke TZI5-15/100R zorgen voor een rechtstreekse vervangingscompatibiliteit.
Vaak gestelde vragen
Wat is het verschil tussen 100% werkcyclus en intermitterende werkclassificaties?
Een werkcyclus van 100% maakt continue werking mogelijk zonder vereiste afvallen, terwijl intermitterende ratings (meestal 20-30%) de on-time binnen gedefinieerde cycli beperken om oververhitting te voorkomen.De 100%-classificatie elimineert thermische spanning in toepassingen met frequente starts of langdurige ontstekingsreeksen.
Kan deze transformator zowel voor het ontsteken van gas- als oliebranders worden gebruikt?
Ja, de TZI-serie is geschikt voor het rechtstreeks ontsteken met vonken van gasbranders en voor oliebranders via een pilootgasvlam of rechtstreeks ontsteken met vonken, afhankelijk van het ontwerp van de branders.De juiste splitsing en plaatsing van de elektrode volgens de specificaties van de fabrikant zorgen voor een betrouwbare ontsteking.
Welke ontstekingskabel moet met deze transformator worden gebruikt?
Gebruik een hoogspanningsontstekingskabel met een nominale stroom van ten minste 5 kV, zo kort mogelijk gehouden (aanbevolen minder dan één meter) om capacitieve belasting te minimaliseren.Weg van de signaalbedrading en gebruik Krom Schroder's speciaal ontworpen kabel accessoires voor conform installatie.
Is een aarding van het brandbaar lichaam vereist?
Ja, functionele aarding van de brander is verplicht in zowel een- als dubbele elektrodeconfiguraties om het hoogspanningscircuit te voltooien.De vorming van vonken is onbetrouwbaar of niet-bestaand..
Wat is de huidige vervanging voor de TZI5-15/100R?
Het productie-equivalent van de stroom is de TZI 5-15/100QT (volgnummer 84391111), met identieke specificaties met 120VAC-invoer en UL/CSA-lijst.De overschotten van de oorspronkelijke TZI5-15/100R zorgen voor directe verenigbaarheid.
