| Plaats van herkomst | Japan |
| Merknaam | Mitsubishi |
| Certificering | CE ROHS |
| Modelnummer | CP30-BA1P1M5A |

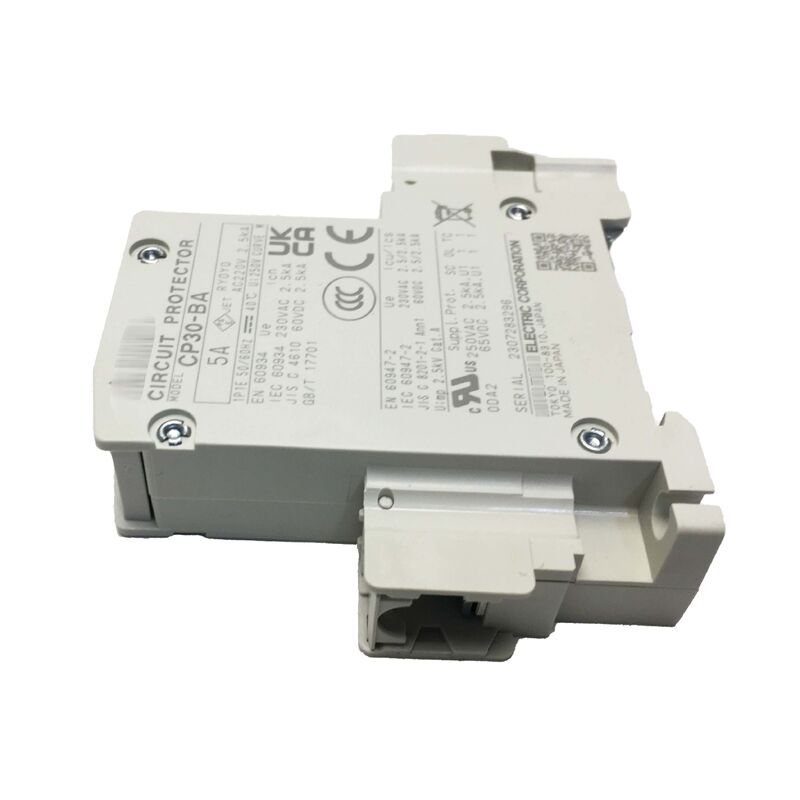

DeMitsubishi CP30-BA1P1M5Ais een miniatuurcircuitbreaker met een enkele pool van 5A uit de WS-V-serie van Mitsubishi Electric.Deze UL 1077 gecertificeerde circuitbeschermer is speciaal ontworpen voor de bescherming van individuele belasting circuits, besturingscircuits en vertakkingscircuits in industriële bedieningspanele en machinebehuizingen.
| Deelnummer | CP30-BA1P1M5A |
| Pools | 1-pool (1P) |
| Reisstroom | 5 AT |
| Framecurrent | 30 AF |
| Tripping Curve | M (Medium-snelheid) |
| Nominale gelijkstroomspanning | 65 V gelijkstroom |
| Nominale isolatiespanning (Ui) | 250 V |
| Nominale impulsspanning (Uimp) | 2.5 kV |
| Kortcircuitbreukcapaciteit | 2.5 kA bij 230 V wisselstroom (IEC) / 2,5 kA bij 250 V wisselstroom (UL1077) |
| Verbinding | Schroefklem |
| Montage | DIN Rail |
| Normen en goedkeuringen | In het geval van een vergunning voor het gebruik van een van de onderdelen van de vergunning, wordt de vergunning voor het gebruik van een van de onderdelen van de vergunning verleend.235, UL, CSA, TÜV, CE, CCC |
De WS-V-serie is ontworpen om te voldoen aan de veeleisende eisen van panelenbouwers op wereldmarkten.hetzelfde catalogusnummer kan worden gebruikt voor panelen bestemd voor Noord-AmerikaDe Europese en Aziatische markten, vereenvoudiging van de wereldwijde machinecompliance.
De serie heeft een verbeterde vermogen tot kortsluiting onderbreking en consistente reis kenmerken, waardoor betrouwbare bescherming met een 2.5 kA breekvermogen bij 250 V wisselstroom onder UL 1077-omstandigheden.
De M-curve (medium-speed) is ideaal voor circuits met matige inrushstromen, waardoor het geschikt is voor:
Deze curve biedt bescherming tegen aanhoudende overstromingen en tolereert normale opstarttransiënten zonder overlast.
De 65 V gelijkstroomspanning maakt deze beschermer ideaal voor 24 V en 48 V gelijkstroombesturingscircuits die gewoonlijk worden aangetroffen in:
Het apparaat is speciaal geschikt voor DC-foutonderbreking, waardoor een goede bescherming in DC-besturingssystemen wordt gewaarborgd.
Schroefclamper terminals bieden betrouwbare, opnieuw aansluitbare verbindingen die geschikt zijn voor industriële omgevingen met trillingen en thermische cycli.Standaard 35 mm DIN-rail montage zorgt voor een gemakkelijke integratie in bedieningspanele naast andere beveiligingsapparatuur.
UL 1077 heeft betrekking op aanvullende beschermingsmiddelen voor schakelingen binnen apparatuur, stroomafwaarts van de bescherming van de hoofdingang van de dienst. UL 489 heeft betrekking op beschermingsmiddelen voor schakelingsschakelingen voor directe dienstverbinding.Gebruik UL 1077-apparaten zoals de CP30-BA voor individuele belastingcircuits binnen besturingspanelen.
M-curve: Algemeen gebruik voor matige inrush (relais, solenoïden). S-curve: Zware inrush-belastingen (transformatoren, motoren). F-curve: Snelle respons voor gevoelige circuits met minimale inrush.
Ja, de 65V gelijkstroomklasse biedt een aanzienlijke marge voor 24V gelijkstroomtoepassingen.
De basisunit omvat geen hulpcontacten, maar de CP30-BA-serie ondersteunt extra alarmmiddelen en hulpcontacten die op het lichaam van het apparaat worden geklemd voor het controleren van de status van de trip.
UL 1077, CSA C22.2 nr.235, IEC 60947-2, IEC 60934, TÜV en CE-markering volgens EN 60934 en EN 60947-2.
