TCL-05SV2 Mitsubishi Klemdeksel TCL05SV2 Nieuw Origineel
  • TCL-05SV2 Mitsubishi Klemdeksel TCL05SV2 Nieuw Origineel
  • TCL-05SV2 Mitsubishi Klemdeksel TCL05SV2 Nieuw Origineel
  • TCL-05SV2 Mitsubishi Klemdeksel TCL05SV2 Nieuw Origineel
  • TCL-05SV2 Mitsubishi Klemdeksel TCL05SV2 Nieuw Origineel
  • TCL-05SV2 Mitsubishi Klemdeksel TCL05SV2 Nieuw Origineel

TCL-05SV2 Mitsubishi Klemdeksel TCL05SV2 Nieuw Origineel

Plaats van herkomst Japan
Merknaam Mitsubishi
Certificering CE ROHS
Modelnummer TCL-05SV2
Productdetails
Onderdeelnummer:
TCL-05SV2
Merk:
Mitsubishi Elektrisch
Producttype:
Grote aansluitafdekking
Serie:
TC-L
framebreedte:
W75
Polen:
2 polen
Voorwaarde:
Nieuw / gebruikt
Garantie:
een jaar
Markeren:

Mitsubishi klemdeksel TCL05SV2

,

originele Mitsubishi automatiseringsonderdelen

,

TCL-05SV2 klemdeksel vervanging

Betaling en verzendvoorwaarden
Min. bestelaantal
1
Prijs
USD 5-15 / piece
Verpakking Details
originele verpakking
Levertijd
2 dagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union
Levering vermogen
100 stuks per dag
Productbeschrijving

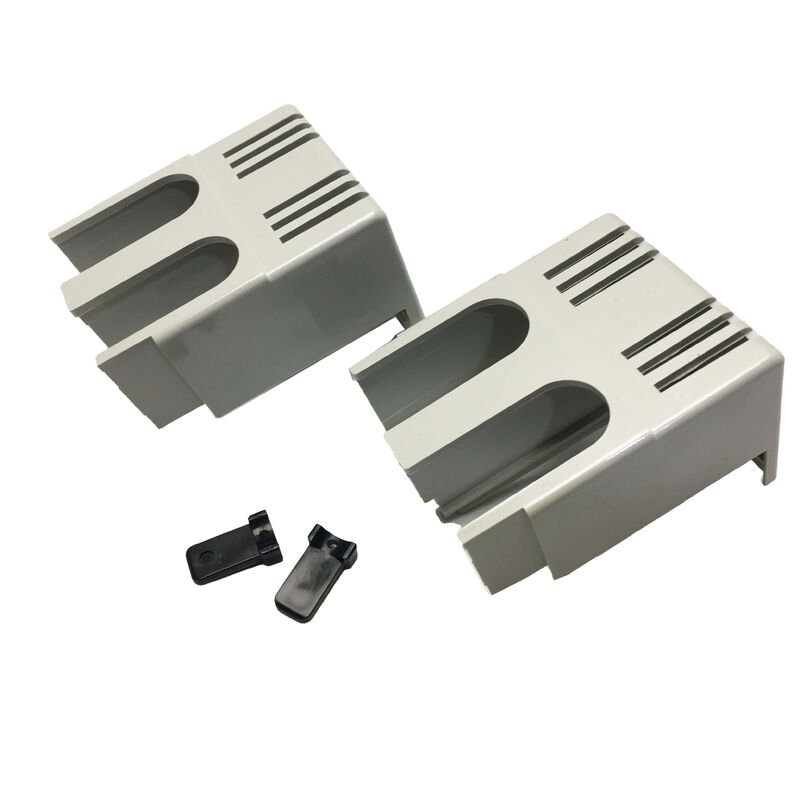

Mitsubishi TCL-05SV2 Grote terminaldek voor WS-V-serie MCCB
Productoverzicht

DeMitsubishi TCL-05SV2is een grote terminal dekking speciaal ontworpen voor Mitsubishi Electric's WS-V serie gegoten casing schakelaars in de 30A-63A frame grootte bereik voor 2-pool configuraties.Elk pakket bevat twee deksels en twee afdichtplaten, die een volledige bescherming biedt voor beide polen van een enkele schakelaar.

Deelnummer:TCL-05SV2 (ook TCL05SV2 genoemd)
Type:Grote einddeksels voor gevormde casingcircuitbreaker (MCCB)
Serie:TC-L-serie WS-V-serie accessoires
Compatibele breekers:WS-V-serie, raamgrootte 30A-63A, 2 polen
Inhoud:2 * deksels + 2 * afdichtplaten
Kleur:Wit
Afmetingen:W50 mm * H25 mm * D65,5 mm
Vervaardiger:Mitsubishi Electric
Voorwaarde:Nieuw
Belangrijkste specificaties
DeelnummerTCL-05SV2
FunctieGrote dekking van het terminal
Compatibele seriesMitsubishi WS-V serie MCCB
Compatibele raamgrootte30A - 63A
Telling van de paal2-pool
Inhoud2 * Deksels, 2 * Afdichtplaten
KleurWit
Breedte50 mm
Hoogte25 mm
Diepte65.5 mm
InstallatiemethodeSnel-fit, zonder gereedschap
MateriaalPlastic (UL-geclassificeerd isolatiemateriaal)
Veiligheidsvoordelen bij het ontwerp van panelen

Blootgestelde schakelpunten vormen een aanzienlijk elektrisch gevaar in distributiepanelen en bedieningskamers.De TCL-05SV2 elimineert dit risico door een bevestigd plastic behuizing over het terminalgebied te voorzien, het personeel te beschermen tegen toevallig contact met aangedreven geleiders en overbruggingen door gereedschappen of geleidende puin te voorkomen.

  • Creëert een fysieke barrière tegen toevallig contact met live terminals
  • Vermijdt het overbruggen door gereedschappen, draadsnijdingen of geleidende puin
  • Voldoet aan de voorschriften inzake bedrading en elektrische veiligheidsnormen
  • Beperkt de werking van de schakelaar of de thermische prestaties
  • Verzegelplaten sluiten openingen voor volledige bescherming
Installatie en verwijdering

Mitsubishi's snap-fit-ontwerp zorgt voor snelle installatie en gemakkelijke onderhoudstoegang zonder gereedschappen of afzonderlijke bevestigingsmiddelen.

Installatie

Het deksel in lijn brengen met het eindgebied van de schakelaar en stevig drukken totdat de retentieprojecties in contact komen met vooraf gevormde montagegaten in de schakelaarkas.

Verwijdering

Plaats een geslepen schroevendraaierpunt in de opening bij de retentieprojectie, buig naar binnen om de betrokkenheid los te maken en kantel de deksel vrij.niet op levende onderdelen.

WS-V-serie Gids voor de keuze van de hoes
Compatibiliteit met de raamgrootte

De "05" in TCL-05SV2 komt overeen met het 30A-63A-raambereik. Grotere frames vereisen verschillende deksels: TCL-1SV2 voor 100A-125A frame, TCL-2SV2 voor frames boven 125A.

Variaties in het aantal polen

Het achtervoegsel "V2" duidt op compatibiliteit met twee polen.

Opties voor de afbeeldingsgrootte

TCL geeft grote terminal dekking aan; TCS geeft kleine terminal dekking aan.

Vaak gestelde vragen
Wat is het verschil tussen TCL-05SV2 en TCS-05SV2?

Beide dekken 2-pool WS-V-serie breekers in de frame grootte 30A-63A. TCL geeft een grote terminal dekking die een grotere terminal gebied dekking voor grotere geleider doorsneden,TCS geeft een kleinere, een nauwere dekking voor installaties met beperkte ruimte.

Wat is het verschil tussen TCL-05SV2 en TCL-05SV3?

De TCL-05SV2 is ontworpen voor tweepolige breekers, terwijl de TCL-05SV3 driepolige configuraties in hetzelfde 30A-63A-raambereik bestrijkt.de terminals bloot laten.

Is de TCL-05SV2 compatibel met Mitsubishi NV-serie aardlekkage-sluiters?

De TCL-05SV2 is gespecificeerd voor schakelaars van de WS-V-serie.maar bevestig tegen Mitsubishi's compatibiliteitsdocumentatie voor het monteren.

Heeft de installatie invloed op de uitval of de thermische eigenschappen van de breaker?

Nee, de afsluiting sluit alleen de eindzone van de geleider en komt niet in aanraking met het breekmechanisme, het thermische ontlastingselement of de magnetische ontlastingsspoel.breekvermogen, en trip curve onveranderd blijven.

Hoe moet de TCL-05SV2 worden verwijderd voor toegang tot de terminal?

Plaats een schroevendraaier met een gleuf voorzichtig in de opening bij de retentieprojectie, buig naar binnen om de verbinding los te maken en tilt de dekking vrij.Isoleer en sluit altijd het circuit uit voordat u een toegangswerk tot het terminal uitvoert.
