| Plaats van herkomst | Japan |
| Merknaam | Mitsubishi |
| Certificering | CE ROHS |
| Modelnummer | TCL-05SV3 |

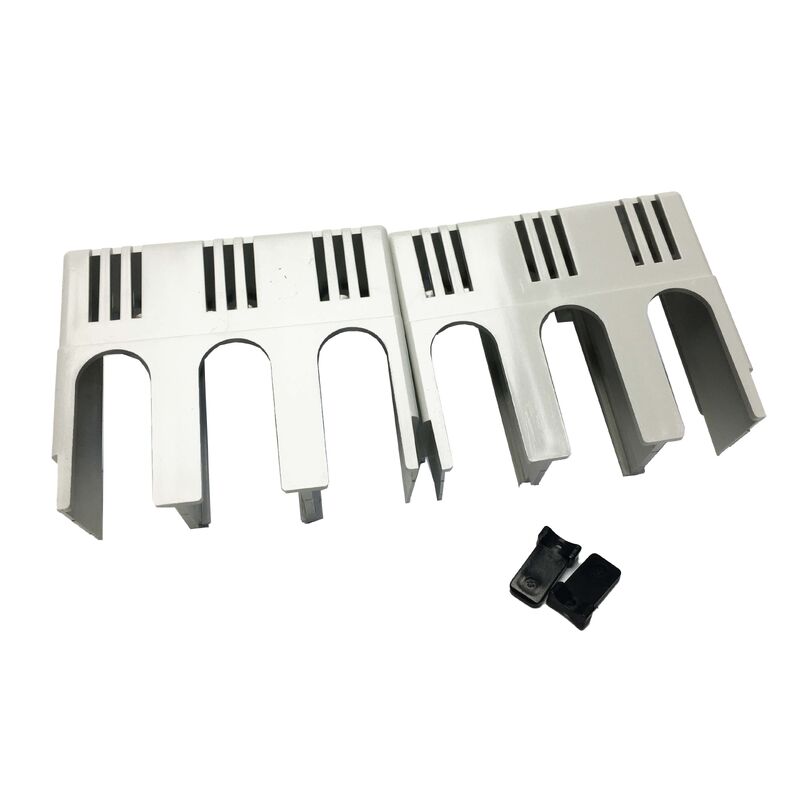

De Mitsubishi TCL-05SV3 is een grote afdekking voor de klemmen, ontworpen voor WS-V serie vermogenschakelaars, compatibel met zowel 2-polige als 3-polige configuraties in het 30A-63A framebereik. Elke verpakking bevat twee afdekkingen en twee afdichtplaten voor volledige klembeveiliging.
| Parameter | Waarde |
|---|---|
| Onderdeelnummer | TCL-05SV3 (TCL05SV3) |
| Functie | Grote Klem Afdekking |
| Compatibele Serie | Mitsubishi WS-V Serie MCCB |
| Frame Grootte | 30A - 63A |
| Pool Compatibiliteit | 2-Polig en 3-Polig |
| Inhoud | 2 × Afdekkingen, 2 × Afdichtplaten |
| Kleur | Wit |
| Gewicht | 0,1 kg |
| Installatie | Klik-systeem, gereedschapsloos |
De TCL-05SV3 biedt compatibiliteit met dubbele polen, waardoor het een veelzijdige keuze is voor fabrikanten van elektrische panelen. Eén onderdeelnummer is geschikt voor zowel 2-polige als 3-polige installaties van vermogenschakelaars in het 30A-63A framebereik, wat de voorraadvereisten vermindert.
Het eenmalige klik-systeem maakt een snelle installatie mogelijk zonder gereedschap of bevestigingsmiddelen. Dit elimineert het risico dat hardware in onder spanning staande delen valt tijdens de montage en maakt onmiddellijke herinstallatie mogelijk als het per ongeluk wordt verplaatst tijdens onderhoudswerkzaamheden.
Klem afdekkingen zoals de TCL-05SV3 helpen te voldoen aan de eisen voor operatorbescherming en de afscherming van onder spanning staande delen onder normen zoals IEC 61439 voor laagspanningsschakelapparatuur en besturingsapparatuurcombinaties. Ze voorkomen onbedoeld contact met onder spanning staande klemmen tijdens paneelwerk en onderhoud.
De TCL (grote) afdekking biedt meer diepte over het klemgebied in vergelijking met TCS (kleine) afdekkingen, en is geschikt voor grotere geleiderdoorsneden (10 mm² tot 25 mm²) die typisch zijn voor 30A-63A nominale vermogenschakelaars. Dit zorgt voor een correcte passing zonder interferentie van kabelvolume.
NF Modellen: NF32-SV, NF63-CV/SV/HV, NF125-CVF, NF63-HDV, NF125-HDV (3-polig)
NV Modellen: NV32-SV, NV63-CV/SV, NV63-HV, NV125-CVF/SVF
De TCL-05SV2 is alleen compatibel met 2-polige configuraties, terwijl de TCL-05SV3 werkt met zowel 2-polige als 3-polige vermogenschakelaars in het 30A-63A framebereik.
Nee. Mitsubishi specificeert dat klem afdekkingen niet kunnen worden geïnstalleerd op elektrisch bediende (gemotoriseerde) vermogenschakelaars vanwege incompatibele klemtoegang geometrie.
Als een gecertificeerd Mitsubishi accessoire draagt het bij aan het voldoen aan de eisen voor operatorbescherming onder normen zoals IEC 61439 en relevante nationale bedradingsvoorschriften.
